干了二十多年镗床，我最怕听到的一句话就是——“师傅，这孔怎么又偏了？” 真的，心里瞬间咯噔一下。镗床这玩意儿，你别看它笨重，矫情起来比车床铣床难伺候多了。主轴伸那么长，悬臂结构，刚性天生就是短板。稍微一点振动、一点温度变化，孔圆度就废了。有时候折腾一整天，最后发现是镗刀片还没拧紧……你说气不气人。
✅ 先搞清楚你的敌人：主轴悬伸与刀具偏摆

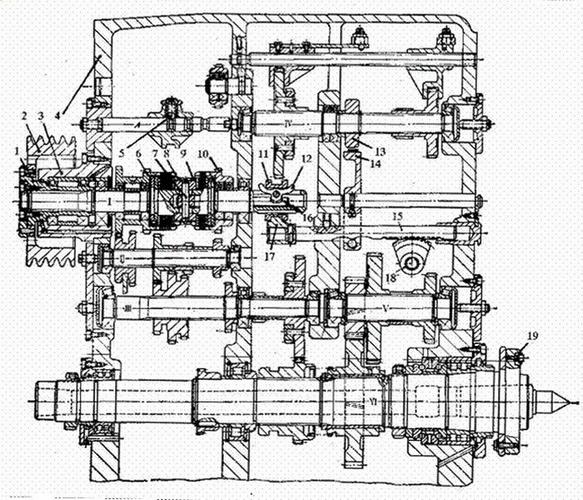

说实话，好多新手一上来就迷信数控系统，觉得坐标输入对了就万事大吉。错。镗床核心是刀具回转精度，不是工作台位移精度。你主轴伸出去300毫米，刀具在末端晃一下，孔直接给你变成椭圆。我习惯用千分表打跳动，虽然麻烦，但比盲目相信补偿参数靠谱。有时候，镗杆的悬伸比 超过4:1，刚性下降是几何级的。这时候就得用跟刀架或者尾部支撑——但又有几个人愿意多费这个事呢？
💡 小提醒：选镗刀杆，能短则短，能粗则粗。别为了图省事用那种细长柄的，除非你加工的是豆腐。
❓ 问答：为什么我镗出来的孔总是有锥度？排屑和冷却液惹的祸
问：我加工铸铁件，精镗后测量，孔口大里面小，锥度能到0.02mm，快疯了。参数转速800，进给0.1，用的是涂层硬质合金刀片，冷却液开得足足的，怎么还会有锥度？
答： 我遇到过完全一样的状况。冷却液开得足？问题可能就在这儿。铸铁切屑是粉末状的，高压冷却液冲进去反而把粉末推到刀尖后面，造成二次切削，导致刀具后刀面磨损加剧，越往里镗孔径越小。后来我改成了干式切削加强力吸尘，锥度直接降到0.005以内。另外，检查你的主轴反向间隙——如果丝杠有窜动，退刀时刀具微动也会啃掉一层。这种隐形故障，简直让人崩溃。
❗ 那些年被手册坑过的“标准参数”
提起刀具厂商给的切削参数表，我就一肚子火。什么切削速度120m/min，每齿进给0.15mm——那是实验室数据！实际加工时，你的机床可能用了十年，主轴轴承预紧力早变了，工作台浮起量也不均匀。照搬参数，轻则振刀纹严重，重则崩刃。我更相信听声音调参数：切削声沉闷平稳，说明吃刀合理；一旦出现尖锐啸叫，立马降速或者改悬伸。经验这东西，比手册值钱多了。不过话说回来，新手没积累足够声纹样本之前，还是得从保守参数开始。
💡 分享一个野路子：精镗时，在刀尖刃口上用油石轻轻背一下，磨出0.02~0.03mm的刃带，能显著抑制振纹。教科书可不会告诉你这个。
❓ 问答：对刀仪显示精度0.002，为什么加工出来孔距超差0.05？
问：我们车间用的是带光栅尺的数控卧镗，对刀仪校准很准，但加工发动机缸体，几个孔的相对位置总是飘，不稳定。是不是光栅尺污染了？
答： 光栅尺污染有可能，但我说一个更隐蔽的原因：温度梯度导致丝杠热伸长。有没有注意过，机床刚开机时加工的活，和连续运转两小时后加工的活，坐标会偏移？尤其是卧镗，主轴箱在立柱上上下移动，滚珠丝杠的发热是局部的。我建议你用激光干涉仪打一下定位精度，重点测量快速移动后的瞬时停止位置。另一个笨办法：在加工关键孔之前，让机床按轨迹空跑几圈预热，相当于热机。听起来土，但真能稳定精度。当然，更高级的机床有温度补偿，不过那东西一旦传感器老化，补偿反而添乱。
还有，别忽略地基！去年夏天隔壁厂买了台二手镗床，安装后精度一直飘，最后发现楼板共振频率和主轴转速耦合了，重新灌浆固定后才消停。镗床是娇贵的精密设备，环境比你以为的要命。
📌 结尾：与镗床共舞，敬畏每一个μ
搞镗床久了，人会变得特别较真。一根主轴、一把镗刀、一堆铸铁，看起来粗犷，实则处处是微观世界里的搏斗。喜欢它的人，着迷于那种将孔加工到±0.005mm的掌控感；烦它的人，天天跟锥度、振纹、让刀较劲。但无论如何，尊重材料、尊重机床、尊重测量，才是把镗床玩转的不二法门。下次再遇到精度怪圈，别急着换刀换参数——停下，摸一摸主轴温度，听一听切削声响，可能答案就在你眼前。
