一、装夹：你以为夹紧了就万事大吉？

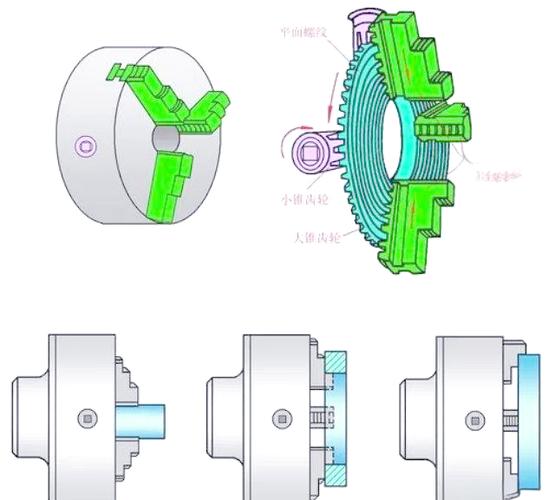

刚学徒那会儿，我总以为把工件往卡盘上一塞，扳手用力一拧，齐活儿。结果呢？振刀、椭圆、甚至工件飞出来……差点没把脸刮花了。后来才明白，装夹是车床功夫的第一道坎，而且这里面门道太深。
答：长径比超过10的轴，必须用顶尖或中心架辅助支撑。很多人顶得太紧，导致工件拱起，车出来中间细两头粗。正确做法是，顶尖顶住后，轻轻回转工件，感觉略有阻力即可，千万不能死顶！另外，中心架的支撑爪位置要错开，别正对着车刀，不然会引发颤振。❗还有个偏方——在工件空腔里塞满蘸了油的破布，能吸收震动，试试有奇效。
二、刀具：别再迷信硬质合金了！
数控时代，满车间都是硬质合金刀片。可很多人不知道，在某些场合，高速钢刀具反而比硬质合金好使得多。比如加工细长轴、薄壁件，或者材料很黏（像不锈钢、纯铝），硬质合金刀尖硬但脆，稍微一振就崩了；高速钢韧性好，能扛住断续切削的冲击。
答：八成是冷却液不到位，或者刃磨时退火了。💡磨刀的时候，一定要边磨边蘸水，别心急把刀刃烧成紫色——那基本就废了，硬度全没了。还有，切削液浇注位置要对准刀尖与工件接触区，别只浇在铁屑上，那等于白浇。✅强烈推荐一个小技巧：在用硬质合金刀片时，刀尖钝化一下（用油石轻轻蹭出一条小倒棱），寿命能延长30%以上，尤其切有硬皮的锻件。
三、切削参数：别拿手册当圣旨
每本手册都印着切削速度、进给量、切深的推荐值。但实际干起来，哪有那么多标准工况？材料批次不同、机床刚性不同、冷却条件不同，死套公式只会让你频繁停机换刀。我更依赖听声音、看铁屑、摸振动。比如粗车45钢，如果声音沉闷、铁屑呈银白色并啪啪脆断，说明参数合理；一旦声音尖锐、铁屑发蓝甚至冒烟，赶紧降转速或加大冷却，否则刀尖很快就烤肉了。 问：粗车时铁屑发蓝正常吗？答：铁屑发蓝说明切削温度已经超过500℃，刀尖快速磨损，工件表面可能也出现拉伤。❗得马上调整：要么降低主轴转速，要么加大进给量（别惊讶，增大进给反而有时能降低切削温度，因为切屑带走更多热量），或者检查冷却液是不是堵了。别傻乎乎继续干，废一批活儿你就知道肉疼了。 还有个很多人忽略的点：精车时的切深不能太小。有些图纸要求最后精车余量0.1mm，操作者就真的只切0.1，结果刀具不是在切削，而是在挤压，表面光洁度反而稀烂。经验是，精车余量至少保证刀尖圆弧半径的1.5倍，让刀具真正“切”进去，表面才光亮。
四、保养与心态：车床是有脾气的
说到保养，大部分人都只擦擦导轨、加加油，其实主轴箱的温升你注意到了吗？一台旧车床如果开半小时主轴就烫手，那轴承预紧可能太紧，或者润滑油该换了——勉强使用，主轴精度一丢，几千块就没了。尾座套筒的莫氏锥孔也得常清洁，一旦粘上铁锈，顶尖装不正，长轴一顶就歪。 最后，车床这行，真的得有点匠心。它不是按按钮那么简单，你得感受它细微的震动、听它运转的节奏。有时候出了问题，气急败坏想把扳手摔了，但冷静下来，一点点排查，找到症结那一刻，豁然开朗。✨ 别怕犯错，但总要长记性。安全第一——高速切削时一定戴防护镜，铁屑烫坏视网膜不是开玩笑。 问：老旧车床主轴跳动大了，没钱换新，怎么凑合？答：可以试试调整主轴轴承间隙（如果是可调式的），或者用软爪在卡盘上自车一刀，让装夹基准与主轴回转中心重合。当然，这是权宜之计，精度要求高的活还是得修。💡有个狠招：加工时在工件外圆留余量，然后两顶针顶着车一刀修正，能临时挽救同轴度。 车床不只是一台机器，它是你手的延伸。那些代码让数控去跑，但手感带来的直觉，永远不该丢。
