上周三，凌晨两点，被一通电话吵醒——生产线停摆，因为一批出口德国的曲轴，在终检时发现内部裂纹。裂纹。又是裂纹。我盯着天花板，脑子里闪过一个字：钱。那批货值几十万美金，还有违约金。说实话，X光检测这事儿，平时你觉得它就是个流程，出了事才明白，它是底线。
很多人以为工业X光跟医院拍胸片差不多，按下快门，看一看。呵，天真。工业件的厚度、材质、结构复杂度，完全不是一个量级。就拿铸件来说吧，壁厚变化剧烈，射线要穿透几十甚至上百毫米的钢铁，还要在那一团模糊的灰影里，分辨出零点几毫米的气孔、缩松、夹杂——这哪里是拍照，分明是考古。
为什么我坚持用“动态”透视，而不是傻等一张底片？
胶片时代，咱们用X射线底片，暗室处理，等待，评片。那种焦灼感，现在年轻人恐怕体会不到了。一张片子曝光可能十几分钟，万一参数不对、胶片有划伤，整晚就白干了。而且底片是死的。你只能看到那个角度、那个瞬间的投影。缺陷是立体的，投影会重叠、会放大、会扭曲。有一次，我把一个缩松带误判成裂纹，车间主任差点拍桌子——因为裂纹要报废，缩松尚可让步。那种脸热，至今记忆犹新。

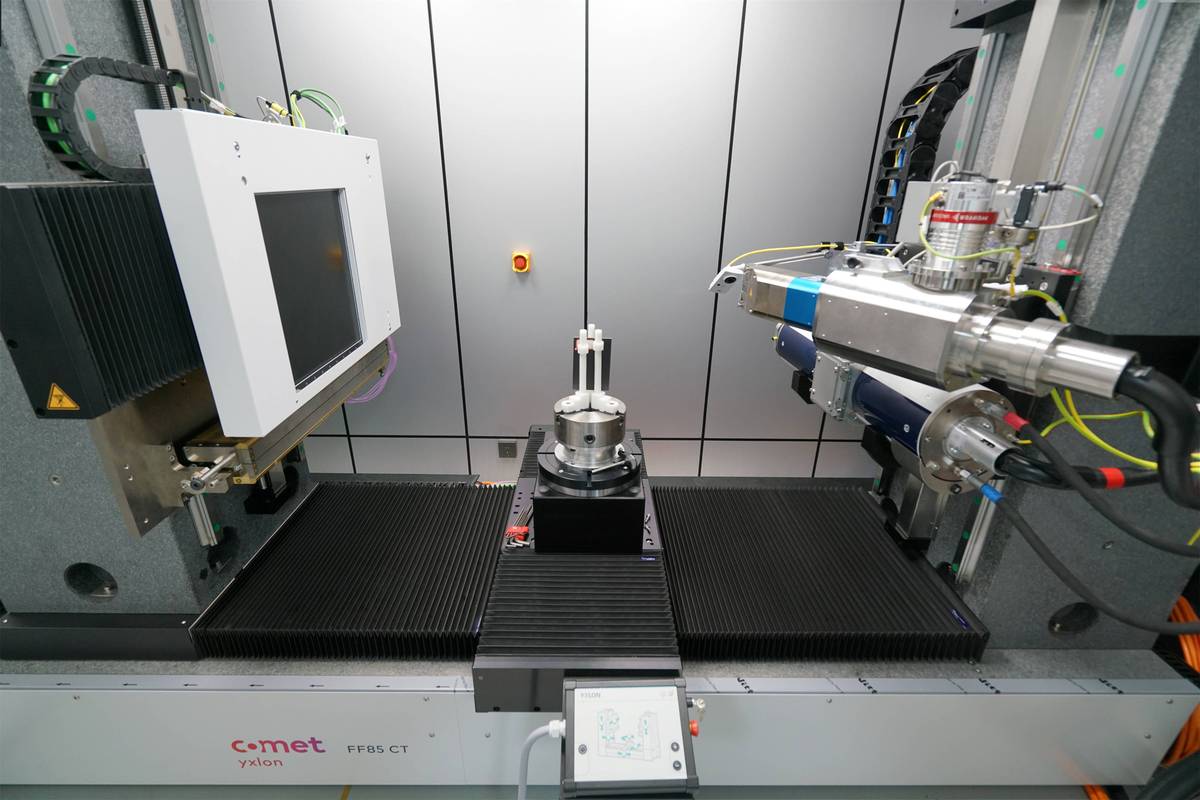

后来咬牙上了数字射线成像（DR），平板探测器直接出图，几秒钟。动态！你可以转着工件看，就像做CT扫描一样，工业CT更是直接把三维模型重建出来——气孔在哪个位置、多大体积、形状怎样，一目了然。❗缺陷无处遁形？不，它躲得更巧妙了。DR图像虽快，但灰度层次、空间分辨率，有些老法师还觉得不如胶片细腻。所以现在很多关键件，我们双管齐下。
不过话说回来，动态检测最大的好处是效率。像汽车铝轮毂，流水线下来，一个接一个，DR系统自动判定，OK的过，NG的踢出。那些细微的针孔、疏松，靠人工看根本来不及。这时候你才觉得，技术真是挽救了人的眼睛和颈椎。
选设备？我被坑过两次，告诉你血泪经验
问：我想上X光检测系统，到底是买国产还是进口？参数怎么选？

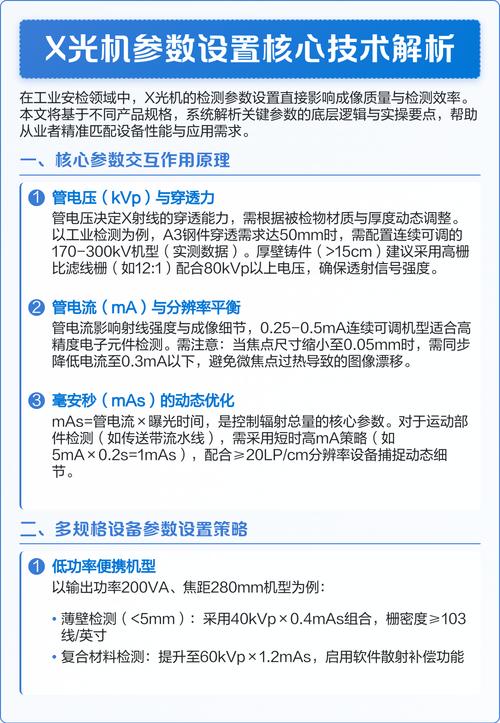

答：首先别被销售忽悠“全能机型”。你得搞清楚检测对象。管电压是关键，穿透能力基本看它。钢件厚度每增加一厘米，电压就得往上蹿一截。比如检测100mm厚度的铸钢，你可能需要450kV甚至更高。但高压意味着辐射防护成本剧增，场地、铅房、安全连锁，没几十万下不来。我第一台设备贪便宜选了管电压上限卡的太死，后来接了个厚壁件单子，直接抓瞎，又花大价钱改造。✅ 建议：留足余量，至少20%吧。第二，焦点尺寸。焦点越小，图像越清晰，但功率受限。微焦点X光管能看清极细微裂纹，可它透照厚度小。你得在清晰度和效率间走钢丝。第三，探测器。非晶硅平板主流，但要注意坏像素、老化。我们有一块板子用了三年，边缘出现坏点，图像像撒了芝麻，只能换。那成本，肉疼。
还有个更刁钻的问题：你是不是觉得有了自动缺陷识别软件，就可以省掉评片工程师了？错。AI现在还只是辅助。它能快速筛出疑似缺陷，但最终判定还是靠人——因为软件经常把结构边缘、影像噪声误判为裂纹。有一次它把铸件上的浇口残根标记成“严重线状缺陷”，差点造成批量退货。我同事老张一句“这明明就是根筋”，才平息风波。所以，💡X光检测永远是“人机结合”，经验值钱着呢。
那些让你半夜惊醒的“伪缺陷”和真实魔鬼
在图像上，有些东西看起来张牙舞爪，其实无害；而有些看似温和的灰影，却是致命杀手。比如衍射斑纹——铸件晶粒粗大，射线穿过时发生衍射，在底片上形成类似裂纹的线条。新手很容易上当。还有结构影像：加强筋、台阶、键槽，换个角度它们就消失，而真缺陷无论怎么转都在。你都得练出火眼金睛。
真正可怕的是什么？热裂纹。它往往发生在壁厚突变处，细如发丝，却有尖锐的末端，在交变载荷下迅速扩展。对，疲劳断裂的起点。这种缺陷，DR图像上可能若有若无，必须用工业CT沿多个截面仔细找。我有一次检测航空铝合金支架，CT切片里发现一条0.3mm的晶间裂纹，谁都没料到。如果漏过去，装在飞机上……不敢想。
QA：小批量多品种，怎么省钱又合规？
问：我们厂产品种类多但批量小，建一套铅房太贵，有没有灵活方案？
答：这种我太熟了。你可以考虑移动式X光机加防护屏，或者干脆外包给有资质的检测公司。自己买设备不划算，还要养持证人员。现在很多地方有共享检测平台，按件或按小时收费。短期来看，外包省心。但核心件、研发件，我建议还是自己掌握——因为反复送检沟通成本高，而且有些微妙缺陷需要结合工艺背景判断，外人未必懂。还有个折中：买一台小焦点便携DR，搭配简易防护帐篷，十万块之内可能搞定，应付多数小型钢焊件够用。当然，辐射安全红线绝不能碰，该办的手续、环境监测，一个不能少。
！
说到合规，想起一件囧事。有次客户来审核，看到我们评片室灯还是旧的日光灯，当场开不符合项，说观片灯亮度不均匀，影响评片。标准要求亮度至少3000cd/m²，还要求遮光。我们赶紧换了LED阵列，又加了遮光罩。细节啊，细节。
所以，未来呢？
我最近在试一套新的AI自学习系统，它把老师傅判定的历史图像喂进去，学着区分真假缺陷。刚开始慢，三个月后，它对某种特定铸件裂纹的检出率居然高过人工。我突然有点儿慌——会不会有一天，这份手艺真的被替代？但转而一想，新问题总会出现，比如增材制造的复杂内流道、新材料，AI没见过，还得靠人去制定新的检测工艺。这大概就是乐趣，也是焦虑。
最后啰嗦一句：不管技术怎么变，X光检测的本质没变——它是对看不见的内部世界的一次诚实对话。你骗得了眼睛，骗不过射线。而一个真正的检测工程师，不是在找缺陷，是在替使用者守住安全。就这些。我去补觉了。
