上周去江苏一家水泥厂检修，老张头拉着我诉苦：这筒体衬板一年换了三次，再这么下去，奖金全搭进去了。我蹲下来拿手电照了照，啧，这磨损轨迹不对劲…… 这不只是矿石的原因。
干了二十年机械维修，最怕见到这种乱换衬板的主儿。你以为换个新的就完事了？不把根本问题找出来，新衬板也就是“短命鬼”。
磨损形态：不只是磨下去了那么简单

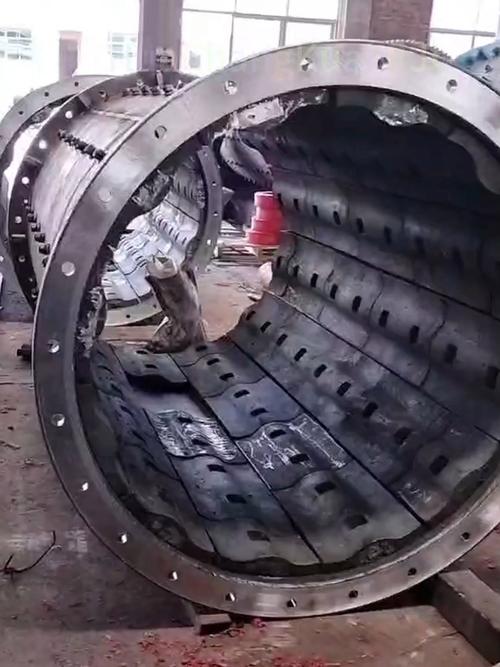

很多人以为磨损就是衬板变薄。其实远不止。✅ 均匀磨损算是最体面的退休方式，厚度逐渐减小，寿命可预测。但多数情况不是这样——💡 波浪形磨损，衬板表面像搓衣板，那是研磨体与物料运动轨迹紊乱的信号，通常是转速或填充率不对。

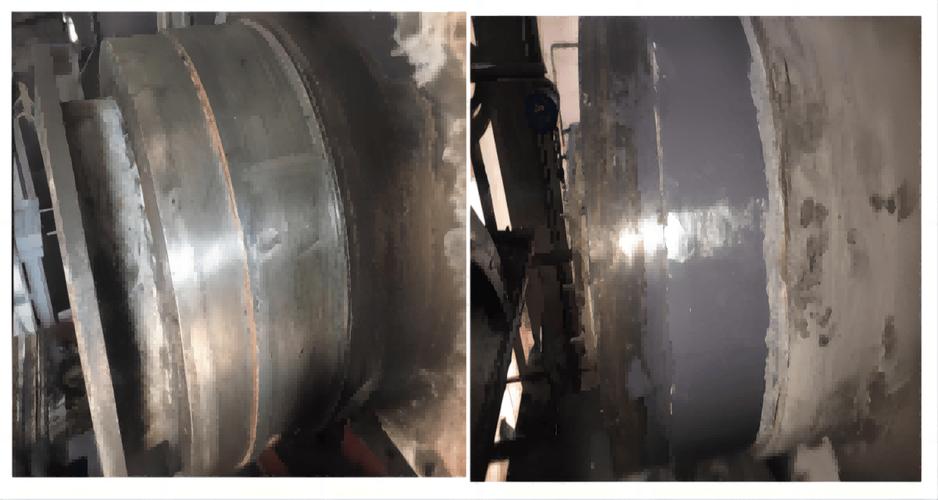

❗还有更恶劣的：沟槽磨损，一条条深沟，可能是大块物料或杂物划出来的；碎裂剥落，材质韧性不足，直接崩掉一块。最绝的一次，在甘肃某金矿，衬板中间横着裂开，螺栓没断，整块掉下来，差点砸坏出料端盖——想想都后怕。
问：怎么简单判断衬板是否需要更换，光看厚度够吗？
答：说实话，光靠厚度判断新手才这么干。你得听声音——正常运转时，钢球砸在衬板上的声音是沉闷的“咚咚”声；如果哪天你听到刺耳的“当当”声，完了，衬板已经磨穿，筒体钢板直接迎客了，赶紧停！另外，当衬板厚度磨损至原有厚度的60%~70%时，必须考虑更换，但这只是底线，结合表面裂纹、变形情况综合判断才靠谱。
问：那衬板开裂是什么原因？有时候明明厚度还好，却裂了。
答：开裂最让人头疼！一种可能是安装时螺栓拧得太紧，应力集中；另一种是材质有问题，铸件内部有缺陷。我记得有次在某选矿厂，衬板用了不到三个月，纵向裂了一条大缝，拆下来一看，断面有气孔，明显是铸造质量问题。还有种情况——操作失误，钢球加的太大，冲击力超出了衬板的承受极限。所以，选衬板时，材质和硬度与研磨体匹配是关键，别光图便宜买劣质货。
更换操作：几个要点让你少走弯路
换衬板看起来是个力气活，但技术含量一点不低。首先，拆卸前一定要做好标记，尤其是筒体衬板，哪块是哪块，方向别弄反。装新衬板时，螺栓紧固必须按对称顺序，分三次逐步拧紧，否则受力不均，运转中容易断裂。
还有一个容易被忽略的细节：衬板之间的间隙。间隙太小，受热膨胀后互相挤压，导致衬板翘曲；间隙太大，矿浆渗进去冲刷筒体，得不偿失。一般预留5-10mm的膨胀缝，具体看设备规格。💡 试运转时，先空载运行2-4小时，检查螺栓松动情况，再逐步加料，别一上来就满负荷，新衬板也需要磨合。
延长寿命：从选材到操作的全方位优化
要想衬板用的久，得从根上想办法。选材上，高锰钢衬板对付冲击力大的工况合适，加工硬化后耐磨性飙升；合金钢衬板硬度高，适合细磨；现在橡胶衬板也在湿法磨矿中流行，噪音小、重量轻，但不耐高温和锋利物料。
操作上，控制给料粒度！千万别让大块石头直接砸衬板，加装预筛分能省不少心。研磨体级配也要合理，大球比例过高，冲击力集中，衬板局部磨损加速。✅ 我们做过对比，优化钢球级配后，衬板寿命延长了20%以上。
日常检查别偷懒，每天听一次运转声音，每周检查螺栓，每月测量一次衬板厚度——这种笨功夫，省下来的都是真金白银。
这些经验，都是这些年踩坑踩出来的。如果还有问题，随时交流。工厂里的兄弟们都不容易，能少交学费就少交吧。
