干了二十多年电镀，最怕半夜电话响。上周三点半，车间主任老张语气发慌：“王工，镀锌件整批起泡了，客户后天就要提货……”我撂下电话就往厂里赶。说实话，这种紧急呼叫，十次有八次根子都在前处理。可前处理的精细程度，就跟做饭洗菜一个理儿——看不见摸不着，但偷懒必翻车。
工业电镀这个行当，外人看着就是给金属穿层“防护衣”，但我们心里清楚，从除油到酸洗，每一道都可能埋雷。记得2016年那批出口的汽车紧固件，酸性镀锌后放着不动就冒白点，最后全报废。一查，问题居然出在盐酸里的三价铁离子超标。就那么一点点杂质，毁掉了三十吨产品。❗
前处理：魔鬼藏在细节里
现在好多培训教材把前处理说得太“标准流程”了。什么碱洗温度70-90度，时间十分钟……可实际生产哪能照本宣科？比如冲压件带的重油污，除非在超声波里浸泡半小时以上，否则那个挂灰根本除不掉。我经常跟年轻技术员讲：你要相信自己的眼睛，脱脂好不好，看水膜——工件出水后连续水膜保持30秒不断，才算及格。就这么简单粗暴。
这里插一嘴自动化线。有些厂子上了全自动除油喷淋，以为万事大吉。💡其实喷嘴堵塞导致局部清洗不良，比手工操作更隐蔽。今年春天去山东一家新厂调试，镀层结合力时好时坏，最后拆开喷嘴一看，一半都让铁锈堵死了，喷淋压力表却是正常的——因为没装流量计！这玩意儿省不得。
问：为什么镀层总是起泡？
答：大部分起泡都因前处理除油不彻底或酸洗后表面残留氧化膜。此外，基材本身存在孔隙或裂纹（如铸件）会导致渗氢，烘烤除氢不当也会起泡。有时镀液有机污染严重，添加剂分解产物附着，也造成结合力下降。

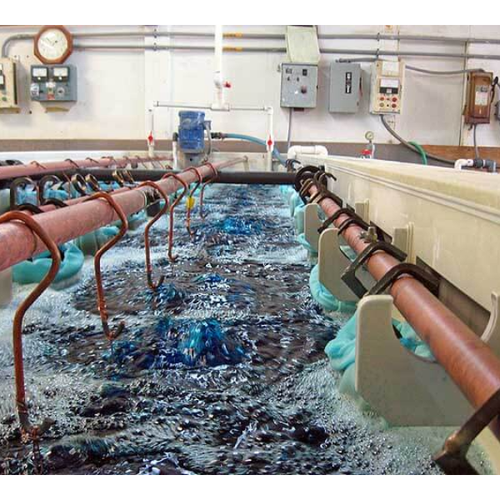

槽液维护：三分靠设备，七分靠细心
说到镀液，我想起某次哭笑不得的经历。新招的化验员把氯化镍当成硫酸镍补加进镀镍槽，整整50公斤。第二天镀出来零件粗糙得跟砂纸一样，槽液发绿起泡。他以为镍盐都一样，可氯化物浓度突然飙升，阳极钝化，添加剂消耗量暴增，电流效率狂跌。最后我们花了一周才调整回来。所以，材料管理不能全靠SOP，经验直觉有时更重要。
镀铬液的维护更是考验。现在环保要求六价铬回收，但三价铬镀铬工艺虽然污染小，硬度却达不到传统工艺水平。我们给工程机械液压杆镀硬铬，既要耐磨又要耐腐蚀，就没法完全替代。只能拼命搞回收再利用。😩 但说实话，那些蒸发浓缩设备投资大，中小企业根本扛不住。
问：现在环保查得严，有没有办法减少废水？
答：必须从源头减量，比如采用逆流漂洗、多级回收槽，提高清洗效率；镀件出槽时增加停留时间减少带出液；还可以考虑镀液净化再生技术，如离子交换或膜处理。但零排放几乎不现实，末端处理必须跟上。
工艺革新：理想丰满，现实骨感
最近十年新材料和新工艺冒出来不少。比如无氰镀锌，碱性锌酸盐镀液配上光亮剂，分散能力好，废水处理简单。可是一到冬天温度低，电流范围就特别窄，镀层容易发灰。我们折腾了三个冬天，最后加了槽液加热和保温措施，成本又上去了。
还有脉冲电镀，理论上能改善孔隙率、提高致密度，但真正稳定量产的不多。我在展会上见过一家德国公司展出的脉冲电源，波形参数可以精细编程，镀镍层结晶细得像镜面。一问价格，一套电源够买两台国产整流器了。老板肯定摇头。不过话又说回来，如果不做技术储备，订单来临时干瞪眼，更亏。
我个人比较看好锌铁合金电镀，代替传统镀锌用于高强度钢，耐蚀性提升2-3倍。可那个钝化工艺比纯锌难控制，铁含量波动0.3%，钝化膜颜色就变，外观一致性要求高的汽车件不好搞。我们正在做中试，目前成品率只有七成多，离量产还有距离。💪
工业电镀的演进，实质是平衡术——成本、性能、环保三者来回拉扯。没有完美方案，只有不断妥协中的最优解。就像我那辆开了十五年的老捷达，修修补补还能上高速，但你要它自动驾驶？不现实。
下次再聊挂具设计和阳极布置的坑吧，那些事儿也是一箩筐。
