别小看那根黑乎乎的橡胶软管
真的别小看。上周我去一个老客户厂里，液压站刚调试完，一切正常，还没俩小时，突然嘭的一声——高压油喷得到处都是。那场面，啧啧。罪魁祸首？就是一根橡胶软管，扣压接头没扣好，直接崩脱了。厂长瞪着眼问我：这东西还能出问题？我心想，出问题的可太多了，只不过你们平时不注意罢了。
说实话，工业领域里，橡胶软管这种基础件太容易被忽视了。谁都盯着泵、阀、油缸，可液压系统中至少70%的泄漏故障都跟管路有关。一根管子选不对，三两天就龟裂；接头压不紧，高压一冲就脱开；弯曲半径太小，内壁直接折瘪……这些毛病，个个致命。
选型不看压力脉冲？等着提前报废吧
很多采购一上来就问我：压力多少？我告诉他30MPa，他觉得够了，拿回家一用，结果半年就开始冒油。怎么回事？他只看了工作压力，没考虑压力脉冲！液压系统里的压力不是一条直线，尤其有油缸换向、负载突变的时候，峰值能飙到额定压力的1.5倍甚至更高。橡胶软管有个关键参数叫“脉冲寿命”，国标里要求至少20万次脉冲试验，可有些小厂子的货，十万次都撑不住。
还有温度。普通橡胶软管的内胶是NBR，耐温也就100℃左右，可有些工况，比如冶金、注塑机边上，环境温度动辄120℃，油温也高。这时候你得用耐高温的氟橡胶或氯丁橡胶，不然内胶软化，接头密封失效，天天滴油。我见过一个厂，为了省几十块钱，用普通管替代了耐温管，结果三个月换三根，维修费都够买十根好的了。图啥呢？
另外，内胶材质和油液的相容性能不能忽略？液压油还好，要是输送磷酸酯、燃油、化学品，普通NBR几天就溶胀烂掉。必须对照化学兼容表。可多少人查过？——几乎为零。
接头扣压，十个厂九个不规范
软管本身选对了，接头没压好，白搭。扣压是门手艺，更是个技术活。扣压量太小，接头和软管咬不紧，一打高压就脱扣；扣压量太大，钢丝层压断，直接爆管。我见过最离谱的，扣压机没校准，模具磨损了也不换，出来的接头，用卡尺一量，椭圆度超标，装上后渗油渗得像筛子。
有人问：有没有检测方法？当然有。每批扣压完，抽检拔脱力，或者做爆破试验。但小作坊哪有这条件？全凭操作工手感。所以，选供应商别光看管子品牌，扣压工艺才是关键。特别是高压橡胶软管，动不动三四十兆帕，接头脱开能打死人的——不开玩笑。
问：软管长度怎么定？多长合适？

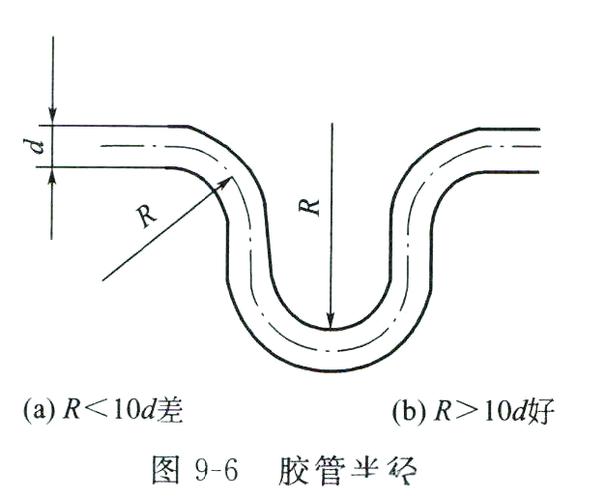

答：原则是满足弯曲半径的前提下尽量短。太长了，不仅增加流阻，还容易晃动、摩擦，造成外胶磨损。可太短了也不行，一有振动就把接头薅着，导致接头根部开裂。我一般建议在油缸移动最大行程时，软管留有5%~8%的松弛度，且弯曲半径不小于软管外径的10倍。切忌拉直使用！
老化看不见？别等爆管才后悔
橡胶会老化，这是常识。可橡胶软管的老化不是说外皮裂纹了才算。内部呢？内胶在长期高压和高温下会硬化，产生微小裂纹，油液渗进钢丝层，引起腐蚀，强度下降。外表看着好好的，突然就鼓包或爆裂，这种隐患最可怕。
储存也是一门学问。新管子库存两年以上的，性能就打折扣了。要避光、防潮、远离热源，最好平放在架子上，别堆压。有些厂买一大捆管子露天扔着，风吹日晒，没用就废了。
问：发现软管外面起泡了，还能用吗？
答：立刻换！起泡说明内胶已经破损，高压油通过内层渗透到外胶下，形成气包。随时可能爆开。别抱有侥幸，我亲眼见过起泡的管子挺了两天没爆，结果第三天半夜爆了，整个车间都是油，差点引发火灾。换一根管子才多少钱？拖一下可能损失几十万。
巡检时多摸摸软管，感觉发硬、变脆，或者外表有细微龟裂，就准备换吧。尤其是工作环境恶劣，比如高温、臭氧、紫外线强的地方，老化更快。有条件的话，建立橡胶软管寿命台账，每根管子都有编号，到期强制更换，比事后维修划算得多。
几组常见问答，总有人搞错
问：钢丝编织管和钢丝缠绕管到底有啥区别？
答：简单说，编织管适合中高压，灵活性好；缠绕管适合超高压，脉冲性能更优。编织是钢丝交叉编织，弯曲疲劳寿命不如缠绕；缠绕是每层钢丝平行排列，能承受更高的压力，但弯曲半径稍大。一般压力超过40MPa，我基本都用缠绕管了。别听销售瞎忽悠，编织的也敢说能扛50MPa，实际脉冲试验根本过不去。
问：软管防火吗？有没有阻燃的？
答：常规橡胶软管不阻燃，遇明火会着。对于煤矿井下、钢厂等有火源风险的场合，必须选用阻燃型软管，比如符合MSHA认证的。外胶加阻燃剂，并通常有耐磨层。价格贵不少，但安全无价。去年一个铸造厂液压管泄露喷到高温钢包上，差点酿成大祸，后来全换阻燃管了——早干嘛去了。
好了，说了这么多。无非一个意思：橡胶软管虽小，责任不小。别因为一根管子，把整个系统给毁了。下次采购、安装、维护的时候，多想想，别光图便宜。共勉吧。
