2026-06-11 11:58:31 作者：网编
分类：文章
选软管，你以为看个手册就够了？天真。我入行那会儿，曾经为一个食品厂的输料管头疼了三个月。参数都对，温度压力介质全匹配，怎么三个月就开裂？后来才发现，问题出在清洗剂的腐蚀性上。参数表会写这个？不会。💡
材质：看不见的兼容性杀手
有些销售开口闭口“我们这个是EPDM的，耐温150度”，但绝口不提耐油性差。EPDM碰到油脂类介质，膨胀得跟面包一样。💡 我见过最离谱的一次，一个液压系统用了非耐油内层，三天就漏了。所以，选软管先弄清楚介质化学性质，别光看压力和温度。NBR耐油，NR耐磨，PU又轻又耐磨但贵……对吧，看你的钱花在哪。

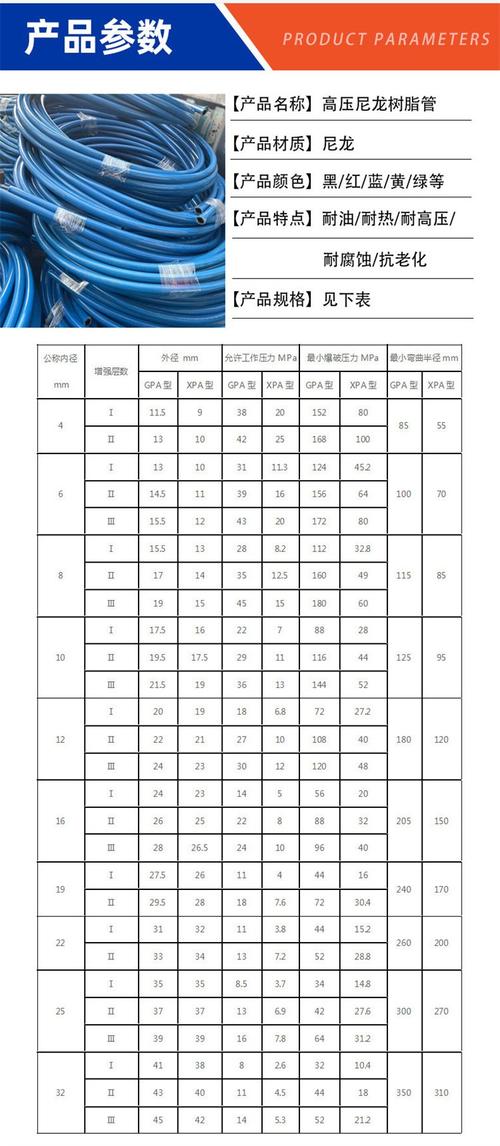

工业软管化学兼容性对照表
其实很多时候，耐磨性被低估了。比如矿山尾矿输送，介质颗粒像小刀片。用普通夹布胶管？几个月就磨穿。得用超耐磨的聚氨酯内衬，或者陶瓷贴片软管。成本高了一倍，但使用寿命长了五倍不止。算总账，哪头划算？✅
问：不锈钢编织网套软管是不是一定耐压高？
答：不一定。编织网套确实能提高耐压，但如果网套编织角度不对，或者与内管贴合不紧密，承压能力大打折扣。而且，网套不耐腐蚀，在酸碱环境下很快脆断，反而成了破口。所以别迷信“不锈钢”。
接头：最容易忽略的失效点
软管爆了，一半以上是接头处。为啥？扣压力不均匀。有些工人师傅靠手感压一下，呵，那压力能准吗？一定要用专用扣压机，做好扣压量设计。还有，接头和软管不匹配，强行塞进去，内层损伤了，装上就隐患。说实话，见过太多“将就”导致的停机。
问：食品级软管为什么不能含塑化剂？
答：塑化剂（邻苯二甲酸酯）会迁移到食品中，危害健康。真食品级软管必须通过FDA或EU1935认证，使用无塑化剂材料，比如医用级硅胶或特殊TPE。而且要注意清洁方式，蒸汽消毒的温度和时间耐受性，有些软管表面写着食品级，实际用几次就硬化了，坑人啊❗
工况：动态与静态选型差远了
固定安装的软管和拖链里往复运动的软管，结构完全不同。前者可以简单用布层增强，后者必须考虑抗扭转、抗张强度。我当初设计一个机器人手臂用软管，开始用普通PU管，三个月螺旋裂开。后来换成内置钢丝防扭转的专用管，还加了旋转接头，问题才解决。这学费交的，值了。

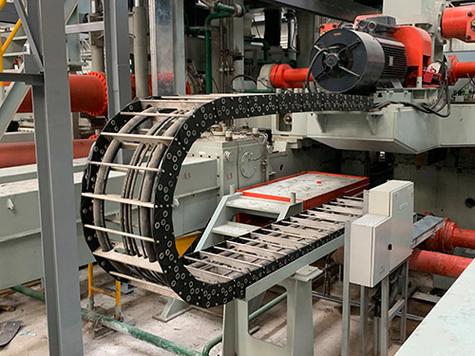

机器人拖链软管安装实拍
还有脉冲压力。液压系统的脉冲能把软管震得“寿命缩短80%”。所以液压管一定要选择合适的安全系数，一般是4:1，意思就是，爆破压力是工作压力的4倍。但很多人为了省钱，选个2:1的，觉得够用……赌徒心态。哪天突然爆了，高压油喷出来，伤人不是闹着玩的。❗
问：如何判断软管是否需要更换？
答：一看外表有无鼓包、裂纹、磨损；二摸是否硬化或过软；三定期做压力测试。还有个土办法，在接头处做标记，看有没有位移。原则是：发现任何异常，宁可错杀，不可放过。停产损失更大。
存储与维护：别把新管放成废品
橡胶管有保质期，放久了会老化。要避光、防潮、远离臭氧源（比如电动机）。我见过一个仓库，把软管堆在窗户边，太阳晒了半年，外胶全部龟裂。然后安装时还照常使用，结果……你猜到了。💡 如果长期不用，最好充氮气保护内层。对了，盘管半径不能小于规定的最小弯曲半径，否则即便没用过，结构已经损伤了。
最后，说一下成本。采购总盯着单价，根本没意思。得看总拥有成本（TCO）。一根低价管频繁更换，人工、停机、安全风险，加起来比一根高价管贵多了。这个道理，很多老板不接受，直到交了学费才懂。
工况分析要细，介质、温度、压力、弯曲半径、环境腐蚀、认证要求，列个清单，一项项对，别偷懒。😤
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业软管选型真没那么玄乎，但这几个坑我踩了十年才明白
文章链接：https://www.zystgy.cn/a/52672
