工业电源的可靠性设计：选型与冗余，那些年我交的学费-中远盛泰工业

那天凌晨三点，工厂突然全线停工。PLC黑屏，机械臂停在半空，烘箱温度直线下降——就因为一台250W的开关电源炸了。值班电工一脸懵，我冷汗直流。就这一个小东西，害得整条产线瘫痪六小时，损失够买一车新电源。说实话，搞工控的谁没被电源坑过？选工业电源，别只看标称参数。铭牌上写着24V/10A，你就真信它能24小时满载跑？天真了。我见过多少工程师，按理论功率乘个1.2系数就敢上，结果三个月返修一箩筐。工业环境是恶魔——粉尘、震动、电网波动、高温……电源得比设备还能扛揍才行。

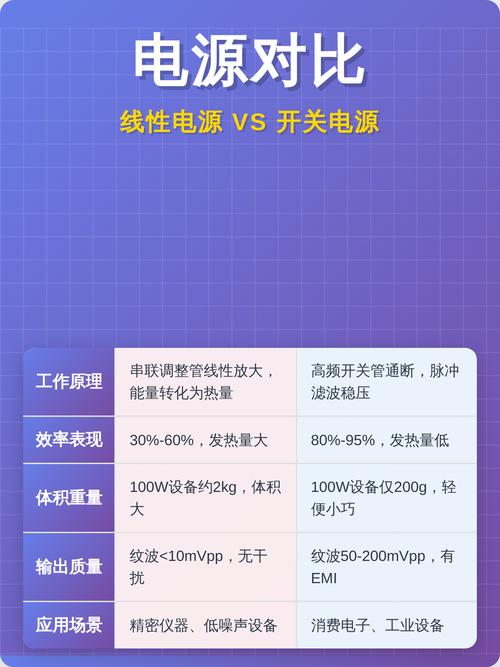

开关电源 vs 线性电源：不是越新越好

开关电源效率高、体积小，现在满大街都是。但讲真，某些场合线性电源依然是王者。比如高精密传感器供电，几毫伏纹波就能让信号飘到姥姥家。开关电源那个高频噪声，不加多层滤波根本压不住，而线性电源天生纹波低于5mV——虽然它笨重，发热量还大，可人家干净啊！选型时盯着这几个硬指标：

工作温度范围：商规0~40℃？工业级至少-20~70℃，有些宽温型号能到-40~85℃。别小看这个，机柜里夏天50℃是常态，电解电容早衰的根源就在这儿。
输入电压：交流电源分单相、三相，别搞错。还有直流输入型号，风电光伏场站常用。注意电网瞬变耐受——雷击浪涌1kV？工业环境至少3kV才靠谱。
电磁兼容(EMC)：这玩意不做足，隔壁变频器一开机，控制屏就花脸。CE认证是底线，但高干扰场景，前端磁环、共模扼流圈一个不能省。

问：都说买电源要留余量，到底留多少？30%够吗？答：看负载性质。纯阻性负载（如加热器），20%~30%余量马马虎虎。但感性负载（电机、电磁阀）启动电流能冲到额定三倍！不预留50%以上峰值功率，启动瞬间就过载保护，或者直接爆了。更要命的是容性负载——比如给电解电容充电，开机浪涌电流大得吓人，电源必须有限流启动或软启动功能，否则频繁打嗝。我一般设计时先画功率曲线，统计瞬态尖峰，然后乘以1.5~2倍系数。成本是会上去，但比起半夜抢修，值不值？

冗余配置：不是多加一台电源那么简单

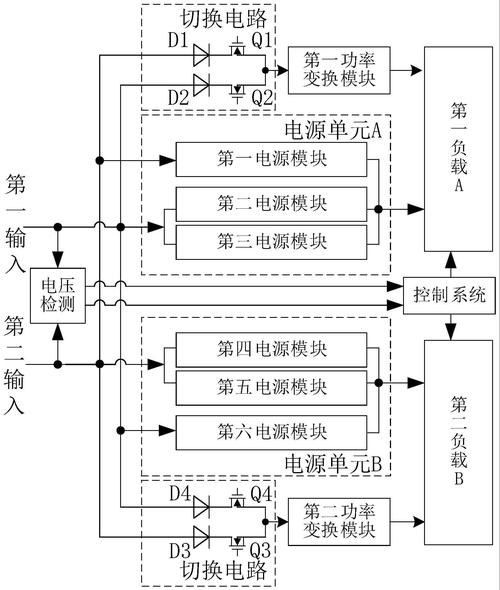

关键工位必须上冗余。单电源再牛，故障概率摆在那儿——MTBF几十万小时？那是实验室25℃的数据，车间里打五折都算客气了。我吃过单电源的亏，现在重要系统全部N+1冗余，甚至2N冗余（比如DCS控制柜）。但你以为并上两台电源就高枕无忧？naïve！得解决均流问题。无均流电路，一台累死，一台闲死，输出电压还会漂移。要用专用冗余模块或电源自带并联均流总线，比如通过均流母线调整输出阻抗，让每台负载率差异控制在5%以内。还有输出端加ORing二极管或MOSFET，防止故障电源反灌。

问：冗余电源切换有中断吗？能用于伺服驱动这种不能断电的设备吗？答：传统热备冗余，从机检测到主机失效再启动，有几十毫秒切换时间，对大多数控制设备没问题，但高速伺服一定会丢步！就得用“均流并机”模式，两台同时分担负载，任一故障另一台无缝顶上来，输出根本不断。但注意，这种方式要求两台电源输出特性高度一致，否则环流严重，甚至会烧毁。实践中我偏爱用“冗余电源系统”一体机，内部集成均流和隔离，简单可靠。还有种新玩法——超级电容后备模块，掉电后能撑几秒钟，给上位机时间保存数据，这对产线防止批次报废太重要了。

维护与被遗忘的电解电容

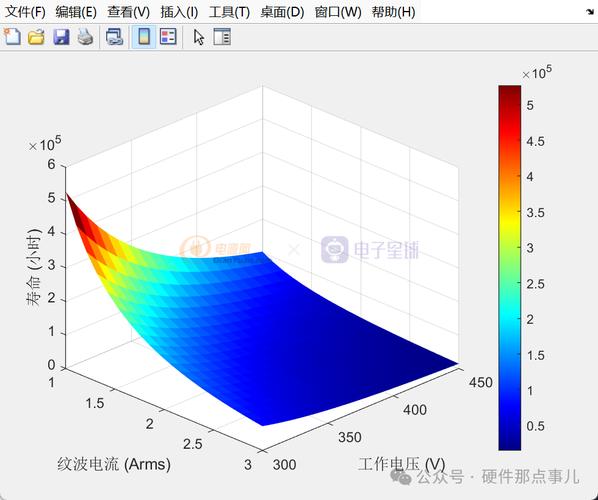

电源里最脆弱的不是半导体，是电解电容。它那寿命公式——温度每升10度，寿命减半。机柜内循环不好，电容外壳鼓包了我都见过十来次。别等它爆浆了才换，定期用LCR电桥测ESR才是王道。一旦ESR增长超过初始值两倍，即使容量暂时正常，也必须立即更换，因为内阻大发热剧增，恶性循环。

还有件事特逗：很多电源故障是灰尘引起的。积灰受潮后漏电，甚至PCB碳化成导电通路。我之前拆开一台炸机的电源，里面厚厚一层灰，清理完电路板都腐蚀了。所以巡检时别光看指示灯，吹吹灰吧，用带防静电功能的吸尘器。聊了这么多，最后抛个观点：工业电源是系统的心脏，花再多精力都不为过。你现在省的那一两百块钱，说不定哪天就连本带利让你还回来。那次故障之后，我的设计清单上，电源预算常年醒目置顶——这笔钱，得舍得花。
