轴流风机选型翻车实录:那些年我白交的学费

说实话,在工业行当混了十几年,经手的风机没有一千也有八百。轴流风机,看似简单,对吧?不就是个风叶转转、电机带带?呵,真这么想你就等着哭吧。——我至今记得五年前那个夏天,车间差点停产,就因为一台新风机装上去,风量连标称值一半都不到。厂家说是我们管道设计问题,我们说是风机虚标。扯皮半个月,最后拆机检测,叶轮角度偏差了整整5度!这玩意儿,差之毫厘,谬以千里。所以今天,我想跟你聊聊选型那点事儿。不是教科书,全是血泪史。

一、风量风压:别光看参数表上的漂亮数字

参数表这东西,我跟你讲,水分大得能养鱼。有些厂商标的风量,是在理想工况——无背压、全开式、实验室环境测的。你一装到实际管道里,弯头一多,格栅一挡,嘿嘿,马上萎了。选型的时候,必须根据你的系统阻力曲线来校核。简单说,就是别傻乎乎地直接按最大风量选,要留个20%以上的余量?不,是算清楚实际需要的静压。我一般会自己用U形管测一下,虽然土,但准。数字游戏,玩不过厂家。 问:那怎么判断一个轴流风机的标称参数是否靠谱? 答:看测试标准。如果是国标GB/T 1236的话,相对老实点。但很多小厂自己“等效”测算,水得很。你最好要求提供第三方检测报告,或者干脆现场试机。另外,注意静压效率,好的风机在高效区运行,噪音振动都小。别只盯着风量,那是最基础的。

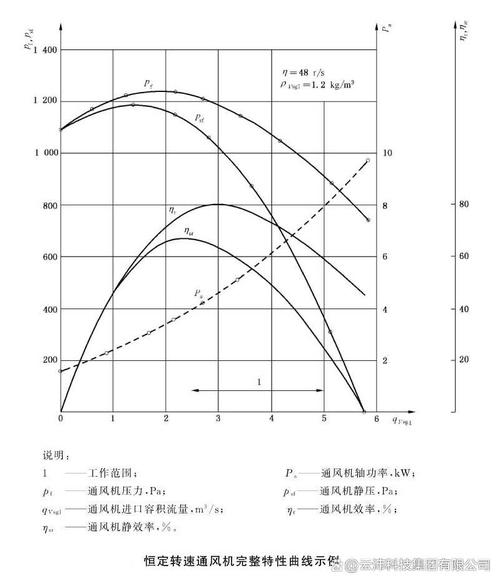

轴流风机性能曲线图说明
轴流风机性能曲线图说明
注意,曲线图里高效区就那一小段,选偏了,不是风不够就是吵死人。我见过最离谱的一次,一个客户非要用轴流风机代替离心风机,想省钱。结果呢?风压不够,烟道排风倒灌,整个车间乌烟瘴气。最后还得换回离心式,多花一倍钱。轴流风机本来就是低压大风量的主,别反着来。

二、电机与叶轮:看不见的地方最要命

外壳、底座都是面子,电机和叶轮才是里子。现在不少厂家为了压成本,用铝线电机代替铜线,甚至翻新电机。你摸摸外壳温度,运行俩小时就烫手,准没好事。还有叶轮,动平衡精度等级直接决定整机寿命。我一般要求G2.5级,但很多只做到G6.3。差一级,振动值可能翻倍。叶片材质也得留意,如果是腐蚀性气体环境,玻璃钢或不锈钢是必须的,普通钢板刷漆,三个月就穿孔。 问:轴流风机振动大,除了动平衡还有哪些原因? 答:哈,问到点子上了。我遇到过的:安装基础不平、进出风口接管道有应力、叶轮与风筒间隙不均、甚至电机轴承缺油。有时候,简单的共振也会让整栋楼都跟着抖。一步步排查,先从简单的找起。 安装基础,太容易被忽视了。地基不平,机座没垫实,运行起来整个风机都在跳舞。建议用激光水平仪打一下,别靠目测。还有,弹性软连接一定要用,别把管道应力传给风机。

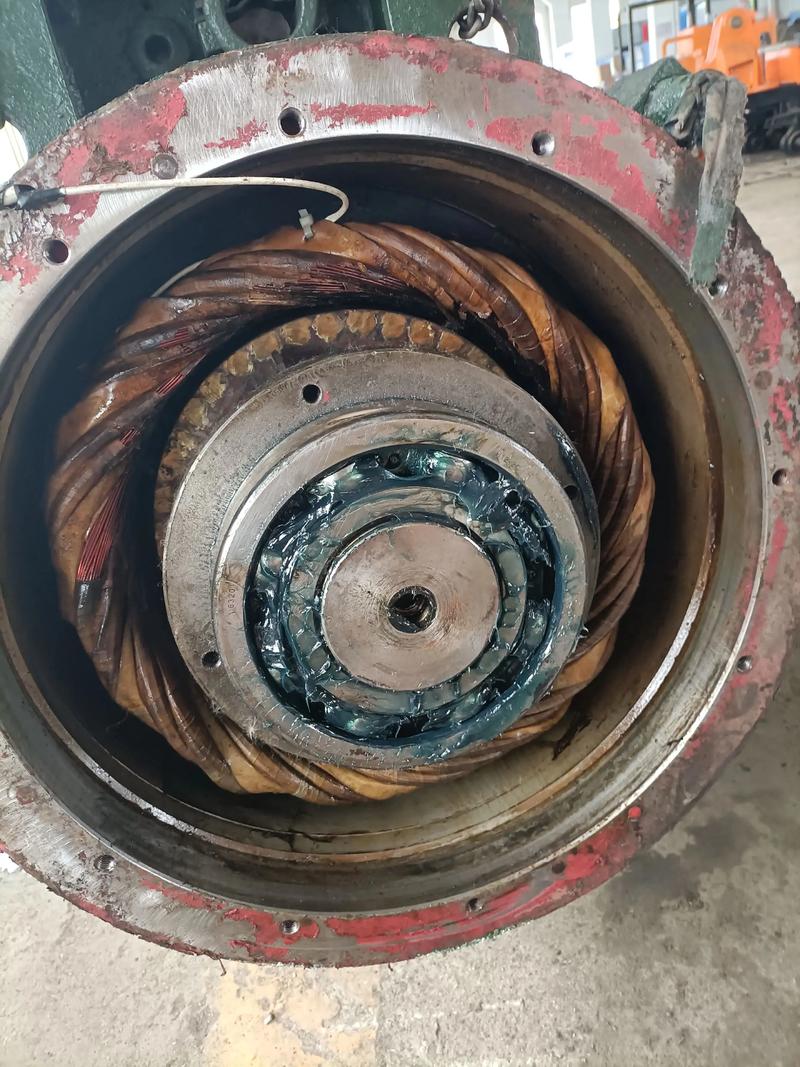

轴流风机电机维修现场拆解
轴流风机电机维修现场拆解
有一次,一台新风机用了不到一周,电机烧了。拆开一看,绕组里面竟有砂眼。这品控,绝对被坑了。从此我立下规矩:新机到货,必须拆接线盒看绕组颜色,测绝缘电阻。虽然麻烦,但省心在后面。

三、安装朝向:箭头反了?笑不出来的悲剧

三、安装朝向:箭头反了?笑不出来的悲剧
三、安装朝向:箭头反了?笑不出来的悲剧
这事说出来你可能不信,但不少电工还真把风向搞反。轴流风机外壳上一般有气流方向箭头,可总有人视而不见。反装之后,风量下降不说,电机还容易过载。因为叶片角度是设计好的,反转等于在对抗流体,电流飙升。另外,安装角度直接影响性能,比如叶片与机壳的间隙必须均匀。如果偏了,一方面噪音增大,另一方面可能刮蹭机壳——打叶轮,那声音,酸爽。 还有卧式、立式的区别。有些风机只能水平安装,你非要竖着装,电机轴承会因为受力不同过早报废。我看过某厂直接把卧式电机竖过来用,结果润滑油全漏进绕组,绝了。 问:轴流风机真的可以正反转两用吗? 答:大部分不行!只有少数专门设计的可逆轴流风机才能反转。普通风机反转,风量可能只有正转的30%~40%,而且噪音爆表。所以别被某些销售忽悠说“我们这个能反转排烟”,那是两码事。真的需要排烟兼送风,用双向风机,或者装两个正反转回路但风机得支持。

四、噪音控制:从忍受到解决,其实没那么难

四、噪音控制:从忍受到解决,其实没那么难
四、噪音控制:从忍受到解决,其实没那么难
轴流风机的噪音,高频尖锐,穿透力强。不做处理的话,挨着居民区,分分钟被投诉。我处理过最头疼的项目,是医院急诊楼顶的风机,病人嫌吵。后来加装消声器、隔音罩,再改基础减震,总算达标。所以选型时,一定要考虑噪音指标,特别是比A声级。一般厂家会给声压级,但那是自由场条件,实际安装后反射叠加,更高。 提前规划消声措施,比后期补救省钱得多。进风口消声器、出风口消声弯头、弹性吊钩,这些该加就加。还有,叶轮叶片数也有讲究,奇数叶片通常比偶数叶片噪音谱更分散,听起来没那么烦人。 问:同样是轴流风机,为什么有的特别吵? 答:原因多了:叶轮设计不合理,气流紊乱;电机自身噪音大;安装共振;或者系统阻力太大导致风机工作点偏离高效区。先判断噪音来源是气动噪音还是机械噪音。气动噪音降频处理,机械噪音找源头修。 唉,说这么多,其实归根结底还是选型别图便宜。一分钱一分货,在风机这行,真理。我见过钢厂用的上千马力的轴流风机,那做工,那效率,贵有贵的道理。而几百块的那种小风机,你指望它又安静又经用?不现实。

最后几句掏心窝的话

最后几句掏心窝的话
最后几句掏心窝的话
可能你觉得我唠叨,但这些真是交过学费。如今每次遇到新项目,我仍然会忐忑——因为每个现场都不一样。轴流风机看似标准品,实际用起来全是非标。多跟有经验的工程师聊,比看十篇参数表强。少走弯路,就是省钱。 好了,就说到这儿。希望你的风机,转得稳,吹得爽,别跟我似的折腾。
