干了二十年机械加工，说实话，二氧化碳这东西，我接触得比亲儿子还多。
不是开玩笑。你随便走进一家现代化工厂，焊接车间里嘶嘶作响的管子，激光切割机里那束看不见的光，甚至车间温度控制系统的压缩机，背后都有二氧化碳的身影。很多人觉得它就是废气——温室效应的元凶嘛。但在我们这行，二氧化碳是真正多面手，从高能加工到精密冷却，没有它，很多工艺根本玩不转。
而且，这几年感受特别深，因为碳捕集技术的进步，工业级二氧化碳的纯度能做到99.99%了。以前想都不敢想。纯度高了，应用场景瞬间拓宽，尤其在那些对杂质零容忍的精密制造领域，比如半导体封装、医疗器械焊接……✅ 这是个大惊喜！
激光切割：二氧化碳的“光剑”帝国
先聊最直观的。

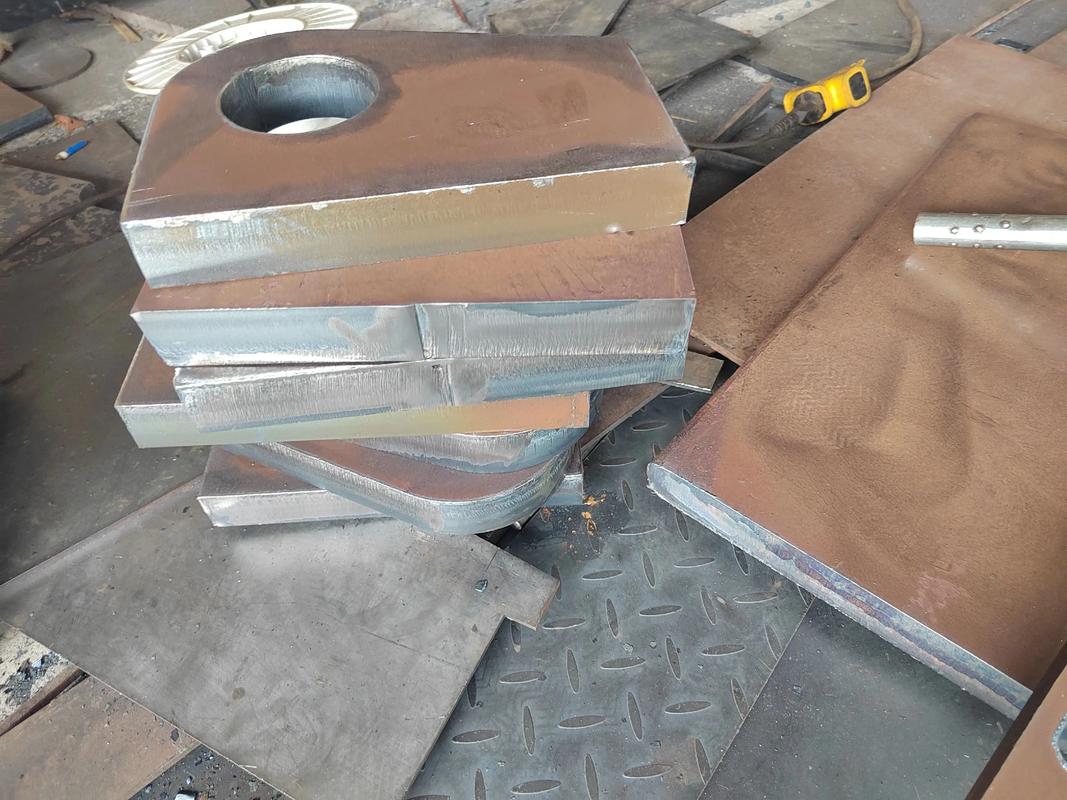

你见过高功率CO₂激光切割机工作吗？几厘米厚的钢板，一束光扫过去，切口光滑得像镜面。没有熔渣，不需要二次打磨。秘密就在那根充满混合气体的激光管里——二氧化碳是产生激光的核心工作介质，比例一般在5%-10%，搭配氮气、氦气。当高压电激发气体分子，二氧化碳分子能级跃迁，释放出波长为10.6微米的红外激光。这个波长，恰好能被大多数金属和非金属材料高效吸收，熔化或气化。
为什么它这么多年没被光纤激光完全取代？
厚板切割优势太明显。超过20毫米的不锈钢板，CO₂激光的断面垂直度和粗糙度，光纤激光目前还追不上。💡 而且，对于非金属——木材、亚克力、皮革——这波长几乎是通杀。我见过一个家具厂，用2000瓦的CO₂激光切18毫米胶合板，切缝只有0.3毫米，边缘碳化层极薄，粉尘少，效率比数控铣高了十倍不止。当时我就在现场，一边看一边感叹，这技术太魔幻了。
不过话说回来，维护是真麻烦。每个月都得检查谐振腔镜片，光路稍有偏移，切割质量就断崖式下降。反射镜脏了？擦完还得用专用仪器校准。不像光纤激光，一根光缆拉过来省心。但很多老厂还是坚持用CO₂，他们说——稳定，吃粗粮，皮实。其实是习惯了那套维护体系，人员培训成本低。对吧。
焊接保护：看不见的“惰性”铠甲
然后再说焊接。刚入行时，师傅告诉我，二氧化碳保护焊就是“穷人氩弧焊”。便宜，但飞溅大得跟放烟花似的。那会儿条件差，焊完清理焊渣能占去三分之一工时。现在？时代变了。混合气体技术让二氧化碳从“将就”变成了“讲究”。
纯CO₂焊接时，电弧气氛氧化性强，熔滴过渡呈短路或颗粒状，飞溅不可避免。但加入20%氩气后，电弧瞬间稳定下来，熔滴变成细密的喷射过渡，焊缝成型漂亮得一批。更关键的是，混合气还能调控熔深。比如焊接厚板桥梁钢，用80%氩气+20%二氧化碳，电弧力集中，熔深像钉子一样扎进去，根部焊透率极高。如果追求浅熔深、宽焊道，就提高二氧化碳比例。
还有个细节很多人忽视：二氧化碳的分解吸热效应能改变焊缝熔池的冷却速度。高温下CO₂分解成CO和O，吸走电弧外围热量，让热影响区变窄。这对高强度钢太重要了，晶粒长大失控，接头冲击韧性直接报废。我们做过对比试验，Q690钢用纯氩保护焊，热影响区硬度比二氧化碳混合气高了30HV，低温冲击功低了40多焦耳。数字摆在那里，不服不行。
❗ 不过，有件事得吐槽：瓶装二氧化碳气体含水量控制。很多小厂用的工业级CO₂，含水量能到几百ppm，焊完几个月后焊缝表面出气孔，查都查不到原因。一定要用干燥处理过的，或者直接上高纯气体。血泪教训！
冷却与清洗：超临界流体的工业魔术
这段可能很多人没听说过。
把二氧化碳加压到7.38兆帕，加热到31.1摄氏度以上，它就进入超临界状态。不是气也不是液，密得像液体，扩散性又像气体，粘度极低，表面张力几乎为零。这意味着它能钻进任何微小缝隙，带走微细粉末或油脂。在精密机械零件清洗领域，这简直是颠覆性技术。
比如发动机喷油嘴，内孔直径只有0.1毫米，加工油垢用超声波很难彻底。超临界CO₂清洗，直接把零件放进高压釜，流体穿透每一个盲孔，溶解油脂，然后降压瞬间气化带走污物，无残留，无溶剂挥发污染。相比三氯乙烯清洗，环保合规成本降了一大截。✅
还有冷却。传统切削液有乳化液、切削油，废液处理头疼。现在有一种技术叫“二氧化碳低温冷却切削”，把液态CO₂通过小喷管喷向切削区，瞬间干冰化，吸走大量热量，同时干冰微粒还有润滑作用。钛合金加工效果特别好——刀具寿命能延长2到3倍，因为切削温度被压死在200℃以下，钛的化学活性被抑制了。不过，系统初期投资高，车间还要防低温冻伤风险。说实话，推广起来还早，但方向绝对正确。
碳捕集与再利用：工厂里的“碳中和”闭环
最后说个大趋势。
制造业排放大，但很多排放的二氧化碳其实可以内部循环。比如水泥厂、钢铁厂，烟道气里二氧化碳浓度高达20%-30%。用化学吸收法（常用胺溶液）捕集下来，提纯后能直接用于工厂里的焊接、激光切割、干冰清洗。这是一个完美的短链循环。
我们公司去年引进了套小型碳捕集装置，挂在锻烧炉后面，捕集率大概65%。初步算下来，每月可回收高纯二氧化碳约12吨，刚好够车间焊接保护气和激光气的消耗，还有余量卖给附近饮料厂。虽然设备折旧加运行成本，每吨回收CO₂成本约280元，比市场采购价略高一点。但长远看，碳交易市场一收紧，这笔账马上倒转。而且，对客户宣传“部分用自捕碳制造”，拿订单时明显感觉对方眼睛一亮。这算不算加分项？当然算。
💡 碳捕集装置的关键在吸收塔设计。填料塔效率高，但压降大，风机电耗受不了。我们改用了一种旋转填充床反应器，体积小了三分之二，传质速率提升好几倍。但运维复杂，填料容易被烟气尘堵塞，前道除尘必须做好。唉，真是按下葫芦浮起瓢。
现在你明白了吧，为什么说二氧化碳在机械制造里不是配角？
从最暴力的激光切割，到最精细的超临界清洗，再到最前瞻的碳闭环，它贯穿了整个制造链条。很多时候，我们对这种天天见的气体习以为常，忘了它的潜力远未被发掘完。新技术不断冒出来，比如用二氧化碳做制冷剂的空气源热泵，零下25度制热效率吊打R134a；再比如二氧化碳矿化做建材填料……方向太多。
但回归现实，工厂里最紧迫的还是气体纯度管理和工艺参数优化。别光听供应商吹参数，自己动手做正交试验，摸透自个儿设备的脾气。就像我老班长说的：机器是死的，气体是活的，你得跟它“聊”明白了才行。
问： 实际应用中，二氧化碳激光切割和光纤激光切割到底怎么选？有没有简单的决策原则？
答： 这个天天被问。记住三条：一，厚板（15mm以上）选CO₂，尤其不锈钢和铝，光纤激光在厚板断面质量上还有差距，这是物理瓶颈；二，非金属材料无脑选CO₂，10.6微米波长对有机物的吸收率是光纤激光的几十倍；三，考虑全生命周期成本。CO₂激光耗材贵（反射镜、涡轮鼓风机、激光气体），但电光转换效率低，耗电高；光纤激光免维护，光电效率高，但初始投资高，后期核心模块更换也贵。如果你批量切薄板，日运行时间长，光纤划算；如果厚板占比超30%，且材料种类杂，CO₂更灵活。
问： 我们厂打算用二氧化碳做保护气焊接低合金钢，但飞溅总是控制不住，有什么技巧？
答： 技巧是死抠三个点：混合比、干伸长和电感。纯CO₂焊接飞溅无解？错。用80% Ar + 20% CO₂混合气，飞溅指数能降到纯CO₂的1/5。干伸长（导电嘴到工件距离）控制在12-15mm，太短电弧不稳，太长保护效果差。最关键的是焊机电感调节——针对CO₂的气体特性，把电感调大一点，延缓电流上升下降速率，让熔滴过渡更柔和，飞溅颗粒直接从大滴变小珠。还有，焊丝表面镀铜质量差也会导致飞溅异常，买之前要验货。最后，如果允许，改用脉冲MAG焊电源，弧长自调节能力会好很多。
好了，就说这么多。得去车间看看那批二氧化碳提纯设备了，昨天压力表读数有点飘，可别是干燥器再生阀漏了……
