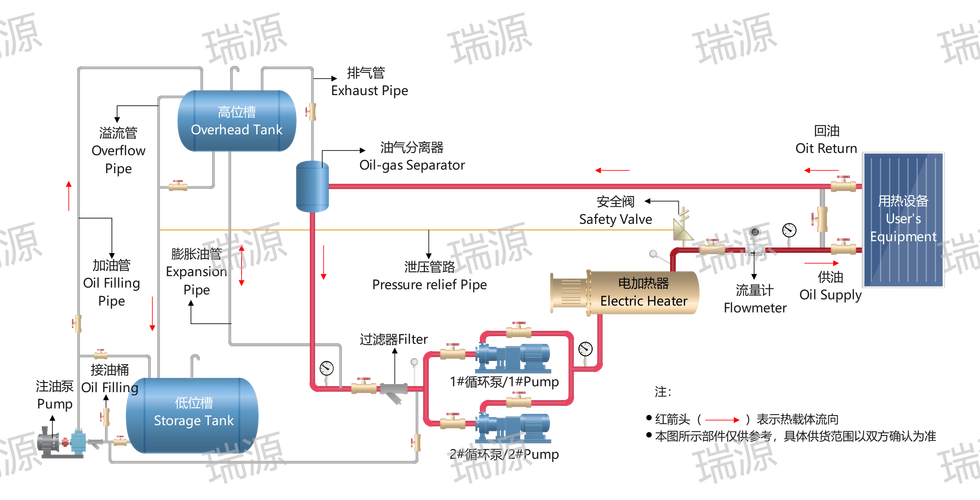

我盯着导热油炉的流量计，指针像抽风似的抖。老王骂骂咧咧地说这油才换了一年半。沉淀物却已经把管道堵得跟得了动脉硬化一样——废了。真废了。你知道那种无力感吗？
不是油的问题。是选油的人根本没搞明白这家伙的脾气。导热油这东西吧，看着像傻大粗的传热介质。其实比你家电磁炉还娇气。
我经手过的导热油系统少说两百套。从注塑机到沥青搅拌，从干燥滚筒到反应釜。踩过的坑比厂区的窨井盖还多。今天聊点干货。不扯那些百度百科都有的基础参数——那些东西，说实话，背得再熟也防不住事故。
矿物油还是合成油：别被“耐高温”数字忽悠了
多数人买导热油只看一个指标：最高使用温度。300度的矿物油比350度的合成油便宜一半，对吧？大错特错。

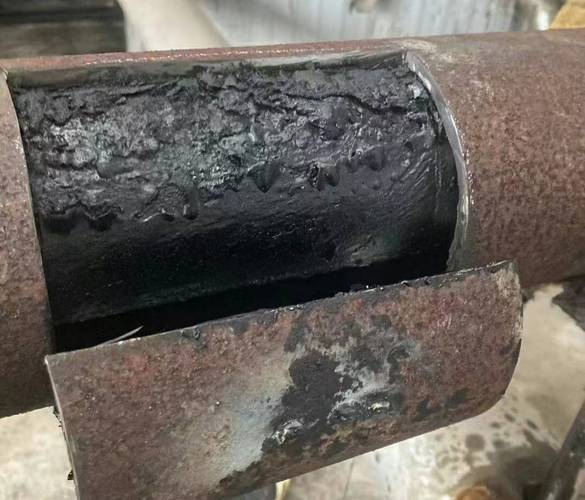

见过那种用了两年就黑得像酱油的矿物导热油吗？黏稠度飙升，传热系数断崖式下跌。问题出在热稳定性。矿物油是从石油馏分来的，天然含有不安分的烯烃和硫化物。长时间在接近使用上限的温度运行——哪怕只高个10度——裂解和聚合就开始疯狂。结焦速度比你想的快得多。而合成导热油，尤其是氢化三联苯或者二苄基甲苯系，分子结构干净，抗结焦能力甩矿物油好几条街。
不过话说回来。有些工况根本不需要合成油。比如工作温度常年低于280度，而且加热是间接的。这时候硬上合成油属于浪费。但如果是直接加热的沥青罐呢？瞬间管壁温度能冲破380度。矿物油进去，三个月就碳化给你看。
这里插一个血泪教训：
问：我们用的是闭式系统，矿物油额定300度，实际只开到270度，为什么还是有结焦？
答：因为你忽略了膜温，老弟。炉膛内加热盘管的表面温度可能比油温高出几十度。尤其是在启停频繁或者低流量时。局部过热会让靠近管壁的那层油液瞬间裂解。这跟油的整体温度没关系，是微观环境的问题。监测膜温，或者至少把循环流速控制得保守些，比盯着排温重要十倍。
闪点，黏度，传热系数：三个容易玩脱的参数
闪点高就安全？想得美。
导热油着火的风险不是油液本身自己燃烧。是泄漏后喷到高温管道上的自燃。闪点230度的油，泄漏到温度150度的法兰上，屁事没有；但要是溅到280度的弯头呢？瞬间起火。所以选油时别光盯着闪点数字——你得核算系统中最高裸露表面的温度。这跟保温设计、阀门位置有关联。很琐碎。但致命。
黏度更是个坑。有的工况要求低温启动性好，比如北方室外的泵站。黏度太高，泵都打不动，强行启动就烧电机。但低黏度的油往往靠牺牲高沸点组分来达成。高温下挥发量大，需要频繁补油。氧化安定性也会跟着变差。这是个平衡木。怎么办？
我一般会问客户：你们最低冷起温度是多少？如果不低于零下10度，真别追求超低黏度。正常烷基苯系合成油足够。如果是极端严寒——内蒙古那种零下30度的——就得考虑硅油或者特殊配方了，但成本翻倍不止。
还有传热系数。这个数据在工况报告里很好看。可实际用起来，结焦后管壁那层0.5毫米的积碳，热阻比油膜本身大几十倍。系数再漂亮也是摆设。所以日常维护比你买多贵的油都关键。
换油还是再生？算一笔账再说
油黑了就要换？先别急。
残炭值和酸值超标才真正宣告死刑。残炭超过1.5%，或者酸值飙升到1.0 mgKOH/g以上，再生基本没意义了——分子链已经支离破碎。但如果只是轻微劣化，固体杂质多，过滤加补充新油还能续命半年到一年。我就这么干过，给一个板材压机厂省了十几万。
不过有一个绝症：低沸物过多。会造成泵气蚀，循环压力剧烈波动。那种情况哪怕油色清亮，也得立即更换。否则泵叶轮三个月就报废，得不偿失。
问：听说可以在线清洗系统而不换油，靠谱吗？
答：所谓的在线清洗剂，很多是强碱性分散剂。它们把管壁的积碳剥离下来，悬浮在油里。然后呢？你不把旧油彻底排空，这些碳颗粒就到处循环，堵死调节阀、磨损密封。所以我的建议是：要清洗，就必须在排空旧油后专门用清洗液循环，之后用氮气吹扫，再装新油。别信什么“添加后边运行边洗净”的鬼话。大修过的系统尤其忌讳。

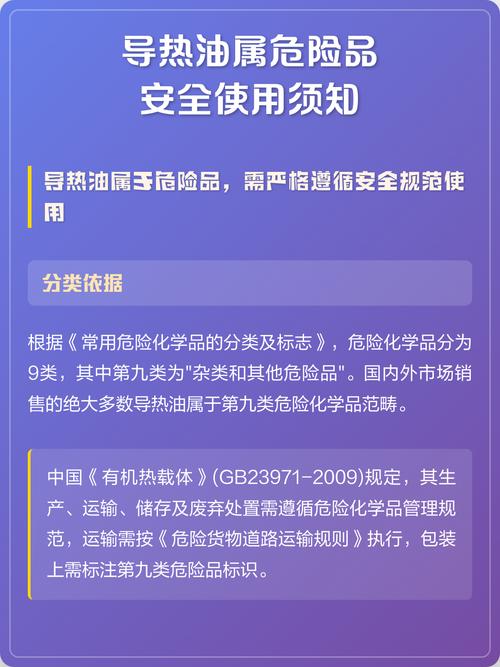

导热油的安全底线：温度与寿命的平衡点
有没有一种导热油永远不老化？除非你永远不加热。
油的使用寿命曲线是对数衰减——前两年性能几乎不降。一旦过了某个拐点，劣化加速。这个拐点就是操作温度偏离设计值的那一刻。我可以很负责任地说：长期超温10度，寿命缩短一半。这不是危言耸听，是阿伦尼乌斯方程算出来的。
但现实中很难不超温。订单突增，烘箱温度就得硬提；或者燃烧机比例调节滞后，总会冲高那么一阵。怎么补救？定期取样化验。至少三个月一次，做光谱分析看氧化度和裂解产物。发现问题早处理，比亡羊补牢固便宜。
最后说个容易被忽视的细节：新油注入时千万要分段升温脱水。新油里可能含有微量水分，猛火加热会瞬间汽化，造成锅炉蒸汽锤甚至喷油事故。我见过一次，初冬调试，工人图快直接开大火，结果导热油从膨胀槽喷出，洒了一屋顶。幸好没点燃。
好了。这些全是实战出来的经验，不是厂商技术手册里的漂亮话。导热油这个领域啊，标准是骨架，经验才是血肉。你设备再好，选错油、用错方式，照样天天救火——字面意义上。
💡 最后一个小建议：别只问供应商“能用多少度”，你得问他们“在你们的油里，残炭年增长率多少”。能答上来的，可以多谈谈。支支吾吾的，趁早换一家。
