凌晨两点，车间里的探伤灯还亮着。徒弟小张揉着眼睛问我：“师傅，这个焊缝看着挺光滑的，真有必要再扫一遍磁粉吗？” 我盯着他，突然想起十年前那个差点要了人命的轴断裂事故……就是因为检测时偷了懒，把一道细微的疲劳裂纹当成了表面划痕。从那以后，我每次拿起磁轭，都觉得手里攥着的不是仪器，是命。
很多人觉得磁粉检测（MT）是五大常规无损检测方法里最简单、最low的——不就是撒点铁粉，拿个磁铁吸一吸吗？大错特错。 真正的老手都知道，MT的玄学程度一点不亚于超声，甚至更依赖人的判断力。今天不聊标准，不抄教材，我就想跟你说说那些年，我亲手干废过零件、被师傅骂到狗血淋头才悟出来的东西。
原理简单？那是你还没遇到“伪显示”的毒打
理论上，铁磁性材料被磁化后，表面或近表面不连续处会形成漏磁场，吸附磁粉，形成可见显示。对吧？可现实世界里，一堆东西能造假——工件表面的氧化皮、粗糙的刀痕、甚至你手指上的油渍，都可能让磁粉聚集，开出一朵漂亮的“裂纹花”。
说实话，我第一次独立做磁轭法，查一根轴，看到一堆磁痕，吓出一身冷汗，连夜打报告报废。结果总工过来，拿砂纸蹭了两下，磁痕没了……那是刀纹。那种羞耻感，啧，比被当众抽耳光还难受。所以后来我给自己定了个铁律：所有显示，先清洗，再复验。宁可多磨一刀，也不能错判一个。
还有一个经常被忽视的玩意儿——过度磁化。你以为磁场越强越好？天真。用剩磁法的时候，磁场太强会导致背景过度吸附磁粉，真正的裂纹反而被淹没在“满天繁星”里。就像在嘈杂的菜市场听人耳语，全凭运气。✅正确做法是：用试片（比如A1-15/50）验证灵敏度，别靠感觉。
问：干法磁粉和湿法磁粉，到底怎么选？

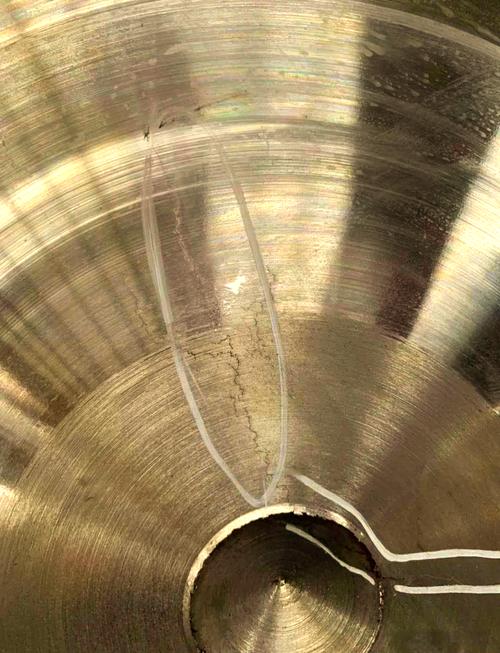

答：选错一次，可能漏掉致命缺陷。简单说，湿法（磁悬液）灵敏度高，适合检测细微裂纹，比如磨削烧伤裂纹、疲劳裂纹。但前提是工件表面光洁度得好，黑漆漆的铸件表面你喷一管子磁悬液，流淌下来全是噪声信号。这时候就得用干法磁粉——把磁粉吹成雾状，轻轻洒上去，粉粒会像蚂蚁一样爬向漏磁场，对于粗糙表面、热影响区裂纹检出率反而更高。不过干法是真的脏，搞完一身铁锈色，洗都洗不掉。但话说回来，为了那一条可能值一整套设备的裂纹，脏就脏呗。❗注意：湿法用油基载液还是水基？很多车间图省事直接兑水，结果防锈没做好，测完过两天工件锈得他妈都认不出来。这坑我踩过，赔了客户好几千，别学我。
黑光灯下的鬼魅——荧光磁粉的狂欢与陷阱
荧光磁粉配上黑光灯，是检测精细裂纹的黄金组合。尤其对于暗色表面、高应力部件，普通黑色磁粉容易肉眼漏检，而荧光磁粉在紫外线下发出的黄绿色光，简直像黑夜里的霓虹灯，再细的头发丝裂纹都现原形。
但！是！你以为有了黑光灯就万事大吉？别做梦了。黑光灯需要预热，照度要定期校准（至少1000μW/cm²，别告诉我你从来没测过）。而且环境光必须暗——我见过太多车间，大白天窗户大开，拿块黑布随便一遮就号称“暗室”了。结果呢？本来能看见的线性显示，因为日光干扰，变成了一团模糊的鬼影。还有，荧光磁悬液的浓度也要定期用梨形沉淀管测，太稀没显示，太稠……那满屏荧光跟放烟花似的，根本分不清真假。💡建议：每次开工前，用荧光灵敏度试片确认系统整体性能，这个动作花不了一分钟，但能救你的职业生涯。
说到这儿，我又想起一个糟心事。有次用线圈法检测一根长轴，磁化电流算得漂漂亮亮，移动线圈分段检测，结果发现中间一段毫无显示，干干净净。徒弟欢呼：没问题！我拿渗透检测复核了一下，两道淬火裂纹正咧着嘴笑。原来线圈移动时，磁场方向与裂纹走向近乎平行，漏磁场弱到几乎没有。这就是磁粉检测最致命的盲区——方向性。裂纹和磁场夹角小于45度，检出率断崖式下降。必须至少做两个方向（或使用复合磁化），否则就是自欺欺人。
问：现场没有退磁条件，能直接测吗？
答：能，但得看情况。有些标准要求先退磁，是怕残余磁场干扰后续加工或影响仪器。但紧急维修时，比如凌晨三点生产线趴窝，等着焊补前检测，退个磁要俩小时，老板能提刀来见你。我的经验是：如果零件剩余磁场不强（用特斯拉计测一下，低于2Oe通常问题不大），而且后续还要进行热处理或焊接，可以沟通后直接测。但记住，齿轮、轴承等精密件必须退磁，否则转动时吸附铁屑，等于在磨粒磨损里撒了把沙子。另外，直流磁化留下的剩磁最难退，得用超低频退磁慢慢来，急不得。
设备维护：你不当回事，它就在关键时刻耍你
磁探机、磁轭、线圈、磁悬液喷罐……这些玩意儿平时看着皮实，用久了各种小毛病。最让我崩溃的一次：磁轭的交流电源线内部断了但皮子没破，通电时有时无，那天当着一群客户的面，我抬起磁轭，它给我罢工了。场面极度尴尬。所以每周用万用表量一下接触电阻，检查活动关节、电缆绝缘，真的不是强迫症，是保命。
还有磁粉本身——不管是干粉还是磁膏配的悬液，都有保质期。受潮结块的干粉，流动性像水泥，撒上去啥也看不见。磁悬液长期静置，磁粉沉淀结硬块，即使搅匀了，性能也打折。💡一个小贴士：湿法磁悬液用前充分摇晃，最好用搅拌泵循环几分钟。检测时，喷壶嘴离工件20—30cm，均匀润湿，避免直接冲击，否则会把已经聚集的磁粉冲掉，造成假阴性。这都是用惨痛教训换来的细节。
最后想唠叨一句：磁粉检测几乎是最依赖“人”的方法。自动化设备再先进，最终判断磁痕的那个瞬间，你的经验、直觉、责任心，决定了零缺陷还是零保障。别让标准成为你的天花板，多摸摸试片，多看看图谱，多复盘误判案例——那些比任何证书都管用。
现在，小张已经能独立复检出我故意埋设的2mm人工裂纹了。他说，磁粉这活儿，像侦探破案，越做越上瘾。我笑了笑，想起当初师傅传给我那盒用了一半的A1试片，边角都磨圆了。有些东西，机器永远替代不了。
