昨天去一个客户工厂，看到维修台上堆着七八根报废的同步带。齿面都磨平了，还有几根直接断裂。带班师傅老张一脸无奈：“这皮带换上去才三个月，又得换。” 我拿起一根仔细看了看——PU带，齿形是圆弧型，但驱动轮却是梯形的。心里咯噔一下，这错得离谱啊！选型不对，再好的品牌也白搭。工业皮带这东西，别看它不起眼，真要较真起来，里面的门道能写本书。
选型的坑，踩过才知道疼
很多人觉得，工业皮带嘛，不就是长度、宽度匹配就能用？天真了。我入行头几年，也这么想。直到有次给一台高速印刷机配了根橡胶同步带，结果没一周就跳齿，印出来的图案重影严重，被客户骂得狗血淋头。后来才弄明白，高速、高精度场合，必须用PU带，聚氨酯的刚度大，延伸率低。而橡胶带更适合重载、有冲击的工况——比如碎石机那种。但橡胶带怕油，PU带怕水。选型时环境因素往往被忽略，其实致命中。
再比如说三角带，普通型号SPA、SPB那些，现在很多设备还在用，但效率实测下来其实不高。换成窄V带或者多楔带，传动效率能提升5%以上。别小看这5%，一条生产线几十个电机，一年电费能省出辆轿车。不过话说回来，多楔带对带轮的加工精度要求高，国产小厂做的带轮，槽型经常有偏差，装上去跑偏，反而麻烦。💡 选带之前，先量量带轮的跳动和粗糙度，这步省不得。
还有个冷知识：同步带的齿形，梯形、圆弧形、双圆弧形，它们不是随便设计的。梯形齿适合中低速，圆弧形适合高速，双圆弧则是精密传动。但有些采购只管价格，供应商给什么就用什么，结果设备精度跑着跑着就没了。❗ 这一点，做非标自动化的工程师尤其要当心。
材质对决：PU vs 橡胶，没有绝对的王者
老有人问我：“PU带和橡胶带到底哪种好？” 怎么说呢，这问题就像问轿车和卡车谁好——得看干嘛用。
PU带：硬度高，尺寸稳定，耐磨耐油，适用温度范围较窄（-10℃到80℃），但低温下发脆。去年东北有个客户，零下二十度的冷库传送带，用了PU带，一开机就断成几截。后来换成耐寒橡胶带才解决。
橡胶带：弹性好，吸振，耐冲击，能耐高温到100℃以上。但缺点也明显，怕油污，易老化，长期不用会龟裂。南方潮湿环境，橡胶带寿命明显缩短。
问：我们有一台木工机械，环境粉尘大，皮带老是打滑，该选什么皮带？答：粉尘大的地方，皮带打滑很常见。首先考虑带防尘设计的同步带，比如带挡圈的。如果允许，改用多楔带，因为多楔带与带轮接触面积大，打滑风险低。另外，材质上，PU带表面更光滑，粉尘不易粘附，比橡胶带更适合。但关键还是密封防护，给皮带轮加个护罩，定期吹尘。💡 还有个偏方——用石墨粉喷在带背面能临时减少静电吸附，但治标不治本。
说到输送带，食品行业必须用白色PU食品级带，耐油耐酸碱，容易清洗。但别忽略了接头方式，热接还是钢扣？热接平整适合输送小件，钢扣方便快速更换，各有适用。我见过有工厂用钢扣接输送饼干，结果饼干碎屑卡在接缝里，卫生检查通不过，亏大了。
维护那点事：张力！张力！张力！

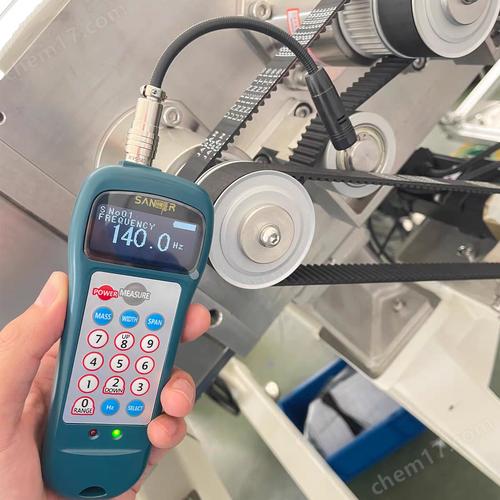

很多人以为皮带装上就万事大吉，其实80%的过早失效都跟张力不当有关。太紧，轴承和轴吃不消，皮带也容易疲劳断裂；太松，打滑、跳齿，瞬间损坏齿面。怎么判断张力合不合适？老师傅用手指按压皮带中部，凭经验估。但这样误差大。现在有专用张力计，测皮带固有频率，换算成张力，准确多了。对于同步带，通常要求每英寸宽度张力在30-50磅左右，具体看型号。
不过搞笑的是，有些设备厂家的安装说明里给的张力值根本不对。我有次调试一台新设备，按手册调张力，结果皮带啸叫得像吹哨子。拿张力计一测，手册给的值偏大一倍。后来联系原厂，说是翻译错误，😓。所以，别盲目信手册，得结合实际情况。
另外，皮带轮的对齐度也至关重要。轴向偏差不能超过0.5mm/m。没对齐的话，皮带一侧磨损严重，寿命缩到十分之一。简单方法：用直尺或激光对中仪检查。对中做好了，皮带跑起来声音都顺滑。
问：我们厂里皮带经常断，换上新的也用不久，可能是什么原因？答：频繁断裂通常有几种可能：1. 张力过大，检查一下是不是按照标准值调的；2. 带轮磨损，轮槽变尖会切割皮带；3. 环境温度过高或过低，超出皮带承受范围；4. 负载突变，比如启动扭矩太大，建议用带缓冲的联轴器或软启动器；5. 皮带本身质量差，小作坊的再生胶皮带就别用了。先从最简单的查起：拿个温度计测下工作环境，有时候就是热死的。
好了，啰嗦这么多，其实就是想让你知道，工业皮带选型维护是个系统工程，细节决定寿命。这些东西都是我交过学费才明白的，分享出来，但愿你能少走点弯路。毕竟，生产线停一次机，损失可能比皮带本身贵几十倍。
