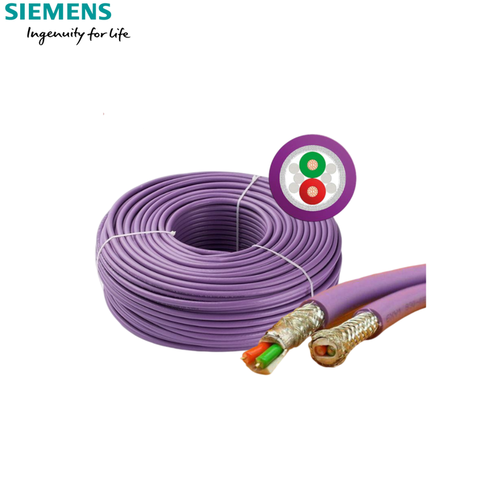

周末去了趟河北的化工厂，待了整整两天——在满是粉尘的车间里，对着一排西门子S7-300的PLC，旁边挂着十几个ET200M分站，跑的正是Profibus DP。说实话，看到那些紫色电缆上积的灰，我突然有点感慨。
这玩意儿，比我工龄还长。它没死，反而在很多地方活得挺好。奇怪不奇怪？
现在随便打开工控论坛，满屏都是PROFINET、EtherCAT，甚至TSN。但一到真实产线，特别是流程行业，Profibus PA那根两芯屏蔽线照样稳稳当当传着温度、压力。这让我忍不住想——老家伙到底凭什么？
DP的暴力美学：速度与距离的纠结
你要是拆过DP接头，就会发现那串拨码开关简直反人类。九个DIP开关，定义站地址，二进制。现场工程师最怕的事：某天停机检修后，重启发现从站全红，查了两个小时，发现某个接头的终端电阻被碰歪了——信号反射把整条总线搞崩了。
❗ 我本人就吃过这亏。有一回在纸厂，DP线走电缆沟，不知道哪个施工队踩了一脚，接头上的终端电阻开关从ON跳到了OFF。结果全线闪断，CPU停机。那时真想把设计这物理层的人拉出来聊聊。
问：为什么Profibus DP电缆一定要加终端电阻？
答：DP采用RS-485物理层，信号在始端和末端会产生反射，如果不加终端电阻（通常是220Ω），反射波与原始信号叠加会引起畸变，导致通信失败。实际上，第一个和最后一个节点必须拨到ON，中间的都得OFF。然后有些模块自带终端电阻，可以通过软件激活——但很多老师傅根本不信软件，他们只信那个物理拨码。
DP最让人又爱又恨的就是它的速率-距离反比特性。最高12Mbps，那是真快，可电缆长度不能超过100米。降到187.5kbps，能拉上一公里。当年没有交换机概念，这条串行总线硬是靠这种“暴力”设定，撑起了大量离散制造场景。现在回头看，很多生产线上的西门子Profibus DP网络，拓扑上依旧可靠——只要你不动它，它能默默运行二十年。
PA的温柔乡：过程自动化的“本质安全”
如果说DP是粗犷的北方汉子，那PA就是裹着棉被的南方姑娘……好吧，这比喻不太恰当，但它确实“慢”得很。PA规约基于IEC 61158-2，物理层用曼彻斯特编码和总线供电，速率为固定的31.25kbps。这个速度放在今天，手机都要嘲笑。
不过话说回来，过程工业要的就是安全。在石化装置里，你讲什么速度，先要保证不炸。PA完美的适配了本质安全总线的需求，通过FISCO模型限制能量，再配上M12或PG接头，稳稳地挂一堆温度变送器、压力变送器。我见过一个精馏塔，24台仪表全走PA，耦合器用的Pepperl+Fuchs，安装时没做什么特别保护，至今七年没断过一次。
问：Profibus PA和FF总线到底谁更好？
答：这问题在2000年代争论过。FF（基金会现场总线）出身名门，设计理念更完整，有功能块直接互操作。可是PA背靠西门子和PROFIBUS国际组织，集成实在太容易——一个DP/PA耦合器就接入PLC，而FF往往需要额外的网关和工程软件。国内工程公司最烦折腾，慢慢地PA就成了事实标准。当然，FF在一些大型石化项目里还在用，但常规项目基本被PA吃掉了。
还有一点，PA仪表支持EDD（电子设备描述）和FDT/DTM，用PDM或SIMATIC Manager就能在线调参数。海外的罗斯蒙特，本土的重庆川仪，都能塞进PCS 7的树形图里。这对于维护班组来说太重要了——不用单独跑到现场，在操作站就能改量程、看诊断。
新时代的挑战：被PROFINET拍在沙滩上？
你可能会说：现在都搞工业4.0了，谁还用紫线？嗯…那你可能没在机器换型的项目里待过。只要停产成本够高，老板就不会轻易动网络层。我碰到过一个汽车焊接线改造，原来Profibus节点有153个，新增32台机器人，甲方要求“尽量不要动现有网络”——最后用了IE/PB LINK的代理方案，让PROFINET控制器通过代理器访问底下的DP从站，相当于给老总线套了层皮。
这种过渡方案会长期存在。原因很简单：设备更换成本远远高于通信转换成本。西门子自家出的PN/PN耦合器、DP/PA link、IE/AS-i LINK之类，说白了就是承认了老旧协议的生命力。你可以说这是妥协，但做工程就是这样，现实比理想重多了。
问：Profibus会被PROFINET完全取代吗？
答：在运动控制、高速场合，PROFINET毫无疑问是未来。但Profibus PA在过程控制领域还会存续很久，因为本安总线供电的成熟度太高了。再者，全球有超过5000万个Profibus节点在运行，全部替换需要天文数字的投资。最可能的情况：顶层走PROFINET或OPC UA，底层遗留的Profibus段通过代理或边缘网关继续发挥作用。
有趣的是，PROFIBUS & PROFINET International (PI)组织还在持续更新Profibus的配置文件，最新版的GSD规范里甚至加入了针对物联网的扩展。这说明他们没打算放弃。
有时候，我会想起十年前刚入行时，师傅说的一句话：“别嫌这套线老，它救过的生产线比你吃过的饭多。” 现在看看，还真是。
💡 如果你正面对一个存量的Profibus网络，别急着动它。买几个可靠的中继器，比如HMS的Anybus Communicator，或者菲尼克斯的PSI-REP，做好诊断，它还能陪你走过下一个十年。
