说实话，第一次用NX做曲面，我差点把键盘砸了。
那还是2013年，刚从Pro/E转过来，觉得西门子这套东西，逻辑拧巴得不行。但后来呢？后来真香了。现在你让我回去用别的软件做复杂A级曲面——不可能，绝对不可能。这就是NX的魔力，它总是在你崩溃边缘，突然给你一个惊艳的解决方案。❗
今天不聊基础命令，那些手册上都有。我们就聊聊这些年在NX里摸爬滚打的血泪教训，以及那些能让效率翻倍、但你未必知道的操作。哦对了，中间可能会蹦出几个让你恍然大悟的瞬间，就像我第一次发现X成形的秘密时一样。
草图？不，是“草”图
很多人都栽在NX的草图里。觉得简单？too young。约束、尺寸、自动判断的乱七八糟……哼，有一次我画一个排气管支撑件的截面，加了十几个对称约束后，突然蹦出二十多个过约束警告。那一刻，心跳都漏了一拍。后来才明白，NX的草图最忌讳的就是重复约束。比如你先标注了一个距离，又加了一个对称，间距就自然定了——系统能不打架吗？
所以，经验之谈：草图尽量保持几何的自然闭合，别依赖后期修剪。修剪曲线多了，参数化就容易崩，到时候改一个尺寸，整个模型噗一下变红——那是NX最令人绝望的颜色。💡小技巧：用偏置曲线和投影曲线替代直接绘制复杂轮廓，稳定性高出不少。
问：为什么我的NX草图总是自动添加不需要的约束？
答：在菜单里找到“自动判断约束和尺寸”选项，把那些你不想要的（比如“点在线上”、“相切”）勾掉。默认是全开，这是灾难根源。强烈建议只保留“重合”和“水平/竖直”，其他手动添加。花五分钟调这个设置，以后少掉一半头发。
问：我用NX做逆向扫描，点云导进去卡得要死，怎么优化？
答：首先，别把几百万个点直接往建模环境里扔。一定要先用NX逆向工程模块里的“取样”和“降噪”功能，把点密度降到合理范围（比如间距0.5mm）。还有个骚操作：将点云转换成.facet小平面体，再在小平面体上拟合曲面，内存占用少很多。真的，当年做汽车内饰件扫描，光靠这招省了至少一半时间。
曲面的秘密：从G1到G3，那些看不见的坑
NX的曲面工具强得离谱，但坑也多得离谱。拿桥接曲面来说，默认G1连续，很多时候看起来光顺，一渲染就露馅。必须切到G2！甚至G3！——虽然G3会让计算变慢，但如果你做的是外观件，高光斑马纹上那一丝丝波动，就是G1和G2的差别。客户可不懂这个，他们只会指着斑马纹骂你设计有问题。

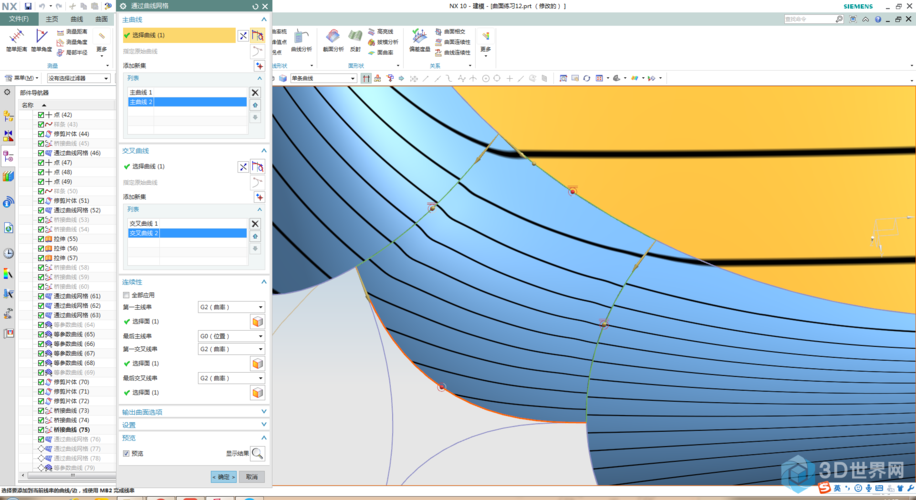

说到斑马纹，NX渲染分析里的曲面连续性检查是救命工具。有一次我做仪表板，曲面整体看起来完美，但一开斑马纹，转角处纹路突然断了——是那种很隐晦的断裂。如果不是这个检查，模具开出来废了，几十万就没了。现在每次交数据前，我都强迫症似的反复看斑马纹和曲率梳。😣
还有一个诡异问题：用扫掠命令时，截面曲线明明没问题，但生成的曲面边缘出现扭曲。你以为驱动方式选错了？不，大概率是截面曲线的控制点权重不一致，或者方向矢量不统一。解决方法：先把所有截面曲线用“曲线长度”调整成一致的多段线，再用“光顺样条”重新拟合，扫掠就顺了。别问为什么，这是踩过无数坑后的条件反射。
装配里的逻辑与反逻辑
NX的装配约束，一开始让我这Pro/E老用户很抓狂。Pro/E喜欢“轴对齐”、“面对齐”，NX却偏爱“接触对齐”和“同心”。更蛋疼的是，NX的约束导航器没有Pro/E那种清晰的结构树，约束多了查找起来像大海捞针。不过后来发现，NX有一个隐藏神器——约束浏览器，用表格列出所有约束关系，还能直接跳转，效率瞬间提升。不会用的赶紧去找，这才是装配提效的关键。
此外，很多人在大装配里卡得怀疑人生，以为电脑配置不行。其实大部分时候是引用集没设对。每个部件都加载了完整几何体，内存不爆才怪。养成习惯：为每个零件定义轻量化的BODY引用集，只显示实体，其余曲线、草图、基准全部隐藏。装配加载选项里选“从文件夹”并开启“使用轻量级表示”，加载速度能快三倍。不信？试试把你的500个零件的生产线设备装配这么设一遍，看还敢不敢说NX慢。
问：NX工程图标注时，尺寸线乱飞，有没有高效方法让它们整齐？
答：别手动拖！直接用“排列尺寸”命令。选中要排列的尺寸，选一种对齐方式（水平、竖直或共线），系统自动帮你理得明明白白。配合“尺寸对齐线”，调间距也很方便。还有一个细节：在制图首选项里把“尺寸/文本”的捕捉距离设大一点，拖拽时更容易吸附。就冲这个功能，我就愿意忍受NX其他反人类设计。
其实，NX最让我着迷的，是它的同步建模。无参修改？简直神迹！有一次客户提供的STP文件，有一个凸台需要移动位置，要是在传统参数化软件里，得重做历史特征。NX里用“移动面”命令，选面、拉方向、输入距离，搞定。前后不超过十秒。那种化繁为简的爽感，喏，就像炎夏喝了一口冰可乐。🥤
当然，这个软件也有顽固得让人骂街的时候。比如版本兼容，NX 12 打不开 NX 2206 的部件，非得转格式，转完又丢参数。每次客户发来新版本文件，就是一场小型灾难。西门子，你听听用户的哀嚎吧！
不过话说回来，工业软件做到这个深度，本身就是个庞大的矛盾体。太多功能，太陡的学习曲线，但一旦掌握，确实无可替代。就像陪伴多年的老伙计，缺点无数，但关键时刻能扛事。如果你正在痛苦地学NX，别放弃——某天你会发现，那些咒骂过的命令，都成了本能。✅
