那台机器现在还在我车间角落落灰。2014年买的，国产第一代五轴水刀，刚调试完那会儿，我兴奋得睡不着觉，想着终于能搞定那些变态的航空复合件了。结果，第一周就给我来了个下马威——切一块20mm厚的碳纤维板，切缝歪得跟蚯蚓似的，砂管三天堵两回。我当时恨不得一脚踹过去。可后来呢？熬过那段磨合期，它成了我最赚钱的设备。真的，水刀这东西，怎么说呢，越用越怕，越怕越用。
很多人觉得水刀切割不就是拿水滋吗。这话说得轻巧。说实话，刚开始我也这么想，直到我亲眼看见一束加了石榴石砂的水流，以三倍音速从0.3mm的喷嘴喷出来，我才明白这是什么概念——那不是滋，那是冷态“削铁如泥”。而且它不挑材料，金属、陶瓷、玻璃、石材、复合材料……甚至夹心面包都能切（别问我怎么知道的）。
但今天我不是来念说明书的。我想跟你聊聊那些厂家不会告诉你的东西，那些我花了学费才明白的门道。
原理？不复杂，但魔鬼在细节里

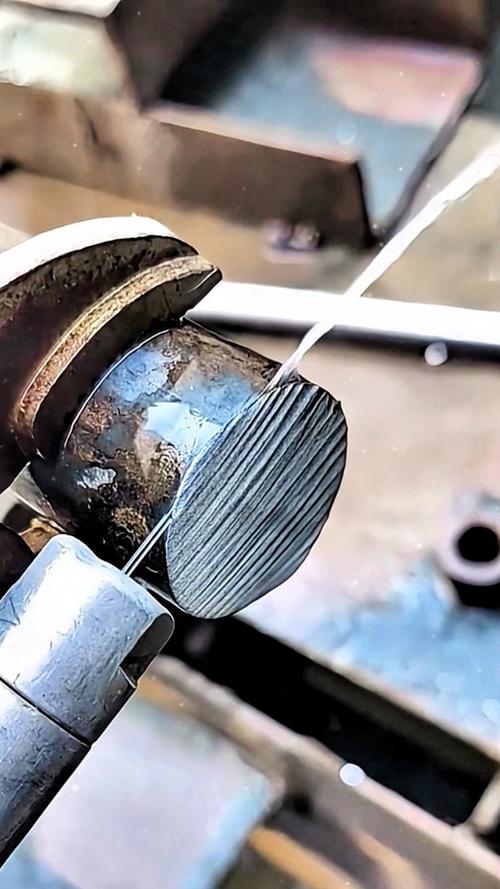

基础原理谁都知道：高压泵把水加压到4000bar以上，通过宝石喷嘴形成高速射流，混合磨料后从砂管喷出，靠动能冲击侵蚀材料。💡 关键就在这个“侵蚀”上——它不是一刀两断，是微观颗粒一点点“啃”下来的。所以切口质量跟压力波动、砂流量、走刀速度、靶距……甚至水温都有关系。有一回夏天，我们厂房没空调，下午水温上来了，切口锥度明显变大，害我报废了好几块板。从那以后，水冷机必须开着。
说到高压泵，增压器是心脏。我第一台机器用的液压双缸往复泵，噪音大得像飞机引擎，密封圈三天两头换，换一次得趴半天。后来换了直驱泵，安静多了，但初期投入高。这里头的取舍，我等会儿QA里细说。
还有一个经常被忽视的东西：磨料。别以为石榴石砂都一样，产地、粒度、硬度差一丁点，切割效率能差20%以上。我用过某地那种红褐色的砂，切4mm不锈钢，速度比进口砂慢15%，而且砂管磨损飞快。后来我们固定用80目澳洲进口砂，虽然贵，但综合算下来，还是省。
选型时，别信销售那张嘴
现在市面上的水刀，从入门的两轴半到五轴动态，价格差出去十倍不止。我当年就是吃了“一步到位”的亏——买了个看似功能齐全的，结果很多功能根本用不上，或者精度根本达不到。❗ 如果你主要切平板金属，3轴足够了，甚至加个简单的旋转轴就能切管子。五轴？那是给复杂曲面用的，比如汽车内饰、碳纤维异形件、石材拼花。但五轴的核心是刀头补偿算法，如果算法烂，切口永远有斜度，你调死都调不正。我后来第二台设备选了个专做五轴的欧洲品牌，虽然肉疼，但那个自动找正功能，真·省心。
还有一个巨坑：机床刚性。水刀别看是软刀子，反冲力可不小。有些设备用轻量化焊接机架，切厚板时整个机架都在颤，切缝能不变形吗？我见过最离谱的，龙门架横梁居然用手一推能晃动，这种设备你敢用它跑高速？所以我现在挑设备，先看铸铁床身重量，再看丝杠直径，别听销售吹什么“智能动态补偿”，那都是亡羊补牢。
然后就是维护成本，这个必须算总账。高压密封件、喷嘴、砂管、聚焦管……都是耗材。一台普通水刀，一年耗材费轻松过万，如果切硬质材料多，三五万也正常。有些厂家机器卖得便宜，耗材死贵，还是专用接口，你只能买他的。被坑过之后，我专门针对这个搞了个询价清单：要求标清每个易损件的型号、价格、预期寿命。不说清？免谈。
实战痛点：那些你以为能切，但实际会让你崩溃的材料
复合材料是水刀的强项，也是噩梦。强是因为冷加工，没热影响区，不分层。噩梦是因为如果参数不对，极易崩边、脱胶。特别是那种蜂窝夹芯结构，水柱一进去，芯材直接被打散，表面看着光鲜，里面一团糟。后来我们摸索出用低压预穿孔的方法：先在起刀点用300bar打穿蒙皮，再升到工作压力，大大降低分层。这些经验，全是报废件堆出来的。
还有石材，特别是天然大理石。很多人觉得水刀切石材天经地义，但你要切那种纹路复杂的拼花，刀路规划不好，石材内应力释放会直接裂开。我曾经切一幅直径1.5m的彩色大理石拼花，切到一半，嘣一声，裂成两半，心也跟着碎了。后来我们学会了先退火，再翻面切，还得用专用的支撑托盘，减少震动。
另一个冷门但暴利的应用是食品切割。没错，用纯水（不加磨料）切蛋糕、牛排、冷冻鱼，切口干净，不粘刀，不串味。我有朋友做这个，特意改装了一台卫生级水刀，赚得盆满钵满。但这玩意儿需要FDA认证的密封件和管路，成本高出一截，国内做的不多，有机会再展开。
说到这儿，你肯定有一堆问题了，我猜几个你最可能问的：
问：水刀切割到底能不能切厚钢板？比如30mm、50mm？
答：能切，但前提是你得能忍。50mm钢板用100HP泵，加砂，切速大概也就每分钟几毫米，效率跟激光没法比。💡 但是！激光切厚板有热影响区，还可能有微裂纹，有些关键部件必须用冷加工。所以水刀切厚板都是特定场合，比如核电站换料水池的不锈钢衬里，或者潜艇耐压壳体开孔。那种地方，慢就是快，安全第一。如果你没有这种需求，别轻易用水刀冲厚板，切一天还不够电费。
问：我想买台二手水刀，要注意什么？
答：二手水刀水太深。第一看泵头累计运行时间，超过8000小时就得小心了，液压端可能已经磨损出微振，会不定期爆管。第二看高压缸内壁，拿内窥镜看，如果拉伤严重，以后老漏油。第三看所有接头，特别是旋转接头，有没有锈死，因为水刀车间湿度大，很容易锈。最后，一定要现场试切，带一块你自己的料，切个圆，量锥度和粗糙度，别光听卖家说“刚做过保养”——保养这个词在他们嘴里比“吃了吗”还随便。
问：水刀和激光哪个更省钱？
答：这是经典问题。单纯看切割速度，同功率下激光完胜。但水刀的优势在于无需二次加工，切完的表面可以直接用，而激光切厚板后往往要打磨去毛刺。而且水刀能切非金属，这点激光不行。✅ 我的建议是：如果你是钣金大批量加工，果断上激光；如果你是来料加工，什么都有，铝板、铜板、电路板、石材、橡胶……那水刀就是印钞机。哦对了，水刀运营成本高在磨料和水电，激光高在气体和镜片，你得按本地价格细算。
其实玩水刀这么多年，最深的感受是：它不是一个全能设备，但它是一个非常“诚实”的设备。你给它多少投入，它就给你多少产出。高压容器设计、振动隔离、磨料混合、数控系统……每一个子系统都值得死磕。现在我也在尝试引入视觉定位和自动上下料，把水刀单元做成黑灯工厂的一环。虽然偶尔还会被砂堵搞到头皮发麻，但看着切出来的样品，那种精光闪闪的冰凉质感，还是很过瘾。
如果你也准备入坑，记住：别信一夜暴富的神话，备好足够的耐心，还有，备好一笔流动资金买耗材。就这样，我得去换砂管了，刚听到声音不对了——那玩意儿快磨穿时，声音会变得很尖，像吹哨子，听多了，耳朵都能识别出“该掏钱了”。
