注塑工艺改进实战：从报废率20%到0.5%的蜕变-中远盛泰工业

说实话，干了二十年注塑，什么幺蛾子都见过了。但去年那个项目，差点让我晚节不保——产品报废率20%，客户天天电话轰炸。那种感觉，真他妈酸爽。

起因：一个看似简单的汽车内饰件

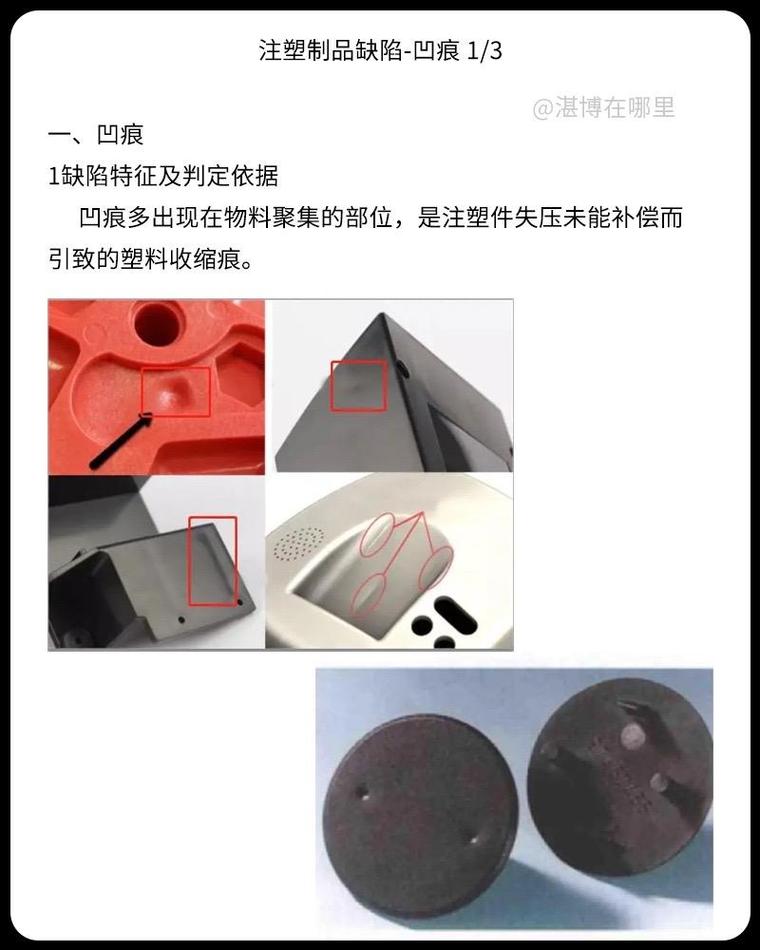

项目是汽车门板储物盒，PP+EPDM材料，客户要求表面皮纹，无缩水。模具开好，试模，打出来的东西缩印像老太太的脸。工艺调了三天，压力、速度、温度……能动的都动了，没什么鸟用。设计说，模具没问题；材料商说，材料没问题。那谁的问题？我的问题？见鬼了。 关键问题点：局部壁厚差异太大。 有些地方4mm，有些地方1.5mm，缩水集中在厚壁区。补缩通道被筋位阻断，保压压力根本传不过去。典型的模具结构缺陷，但模具几十万，不可能报废重开。怎么办？只能工艺上想办法。

💡 突发奇想——或者说是被逼无奈——我们试了变模温技术。在填充阶段快速加热模具表面，让熔体在高温下充分复制皮纹并延迟结皮，然后快速冷却。结果，缩水轻了点，但皮纹发亮，光泽不均。客户还是不接受。这时候，老板的脸比煤炭还黑。

破局：从参数调整到根本原因分析

那段时间，我每天对着CAE分析报告发呆。模流分析显示，缩凹位置的体积收缩率是周边的三倍。等等——体积收缩？不是表面缩痕吗？我忽略了一个事实：对于皮纹件，缩水不仅仅是表面凹陷，也可能是内部空泡导致的表面起伏。于是我们做了一件变态的事：把产品沿着缩水位置剖开，显微镜下看。 ❗ 里面密密麻麻的微孔，像蜂窝。这解释了为什么调整保压没用——因为气体被困，局部压力无法压实。气体哪里来的？挥发性物质？料没烘干？查了，料烘了四小时。后来发现，模具的排气槽被积碳堵了。清洁模具，效果改善10%，但还是不够。问：为什么模具排气清理后效果不明显？
答：因为排气堵塞只是次要因素，主要问题是壁厚突变导致的收缩差异。就像给胖子穿瘦衣服，光放松腰带不够，还得衣服本身有弹性。所以必须从材料可压缩性入手。于是我们尝试了微发泡工艺（MuCell）。在熔体中注入超临界氮气，形成均匀的微孔，抵消收缩。试验那天，紧张得手心出汗。打出来第一模，哇靠，缩水几乎看不见了！而且重量减轻了8%！当时真想亲机器一口。但困难来了——发泡后皮纹边缘发白，外观不及格。客户是外观件啊。

再攻关：工艺组合拳

这下更头疼了。单一技术解决不了。我们只能组合：变模温+微发泡+顺序阀控制。说起来简单，做起来像走钢丝。

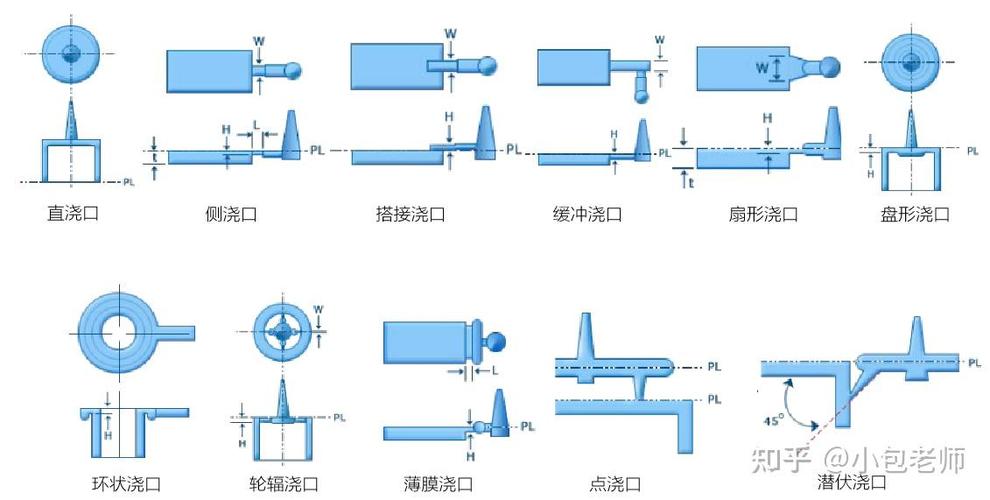

用了六点顺序阀，精确控制每个浇口的开启时间，让熔体先填充薄壁区，最后填充厚壁区，减少困气。同时，在厚壁区采用变模温，薄壁区正常温度。微发泡的氮气注入量精确到0.02%。参数调试了整整两周，打了500多模，报废了一堆产品，终于找到了黄金窗口。 ✅ 最终工艺参数： – 熔体温度：230℃（PP上限） – 模具温度：填充阶段130℃（厚壁区），冷却阶段40℃ – 顺序阀时序：0.5秒内依次开启 – 氮气剂量：0.03% – 保压压力和时间：取消，靠发泡内压问：为什么要取消保压？
答：微发泡工艺中，气泡的生长压力足以抵消收缩，外部的保压反而会压破微孔，导致表面缺陷。这是一开始犯的错误，我们照搬传统工艺思维，结果越保压越糟糕。后来索性关掉保压，让气泡自己玩去，效果奇迹般变好。

结果与反思

最终，报废率从20%降到了0.5%，还超额实现了轻量化。客户笑了，老板笑了，我也可以睡个安稳觉了。但回想起来，这个项目至少多花了三个月时间，为什么？因为一开始太迷信经验，没有第一时间做根本原因分析。总是想当然地调参数——调温度、调速度、调压力，这些在严重设计缺陷面前就是瞎忙活。 工艺改进不是参数优化，是系统性重塑。 很多时候我们以为工艺改进就是改几个数字，实际上可能需要颠覆技术路线。就像这个案例，从传统注塑跳到微发泡，再结合变模温和顺序阀，每个环节都要吃透。另外，模具设计的坑，工艺来填，永远是下策。设计阶段就应该做模流分析，避开壁厚突变。如果避不开，就要提前规划工艺方案，而不是等试模了再焦头烂额。现在有新的项目，我都先看模流报告，再和模具设计开会，逼他们改壁厚。他们烦我，但总比后面我烦他们强，对吧？ 💡 总结几条干货，给同行的朋友们： – 不要只做参数三轴工人。温度、压力、速度，那是基础，不是神药。 – 深入理解材料行为。收缩、结晶、降解，每个阶段都要心里有数。 – 新技术要敢用。微发泡、变模温、模内装饰……别把它当噱头，解决问题才是王道。 – 故障分析剖切实物。CAE再漂亮，不如一刀切下去看得真。以上就是这次踩坑的全过程。说实话，工艺改进这活儿，既需要工程师的严谨，又需要一点艺术家的灵感。有时候，转机就在一个奇葩想法上。比如发泡，当初谁想到把氮气注到塑料里呢？但就是解决了问题。就这样吧，还得去处理另一个问题——这次是喷漆附着力。工艺改进，永远在路上。

注塑工艺改进实战：从报废率20%到0.5%的蜕变

起因：一个看似简单的汽车内饰件

破局：从参数调整到根本原因分析

再攻关：工艺组合拳

结果与反思

文章目录

最新文章

热门标签
