2026-06-08 02:37:42 作者：网编
分类：文章
说实话，很多项目死在原型阶段，不是技术不行，是思路歪了。做了个金光闪闪的壳，装起来咔咔响——你管这叫原型？扯淡。我见过最离谱的，是有人拿3D打印件直接去做跌落测试，碎了还纳闷：图纸没问题啊。兄弟，工业原型要是你这么玩，多少预算都填不满坑。
手板？CNC？别被名字带沟里
刚入行那会儿，我也被术语唬住。供应商说“手板可以做，三天出活”，我就以为万事大吉。后来才发现，手板就是个高级玩具——看看外观还行，公差大得能塞硬币。真正的工业原型，核心是功能样机。你要测装配间隙？得用CNC做铝合金件。要跑疲劳测试？那就别拿光敏树脂糊弄。否则工艺评审会上，分分钟被怼到墙根。

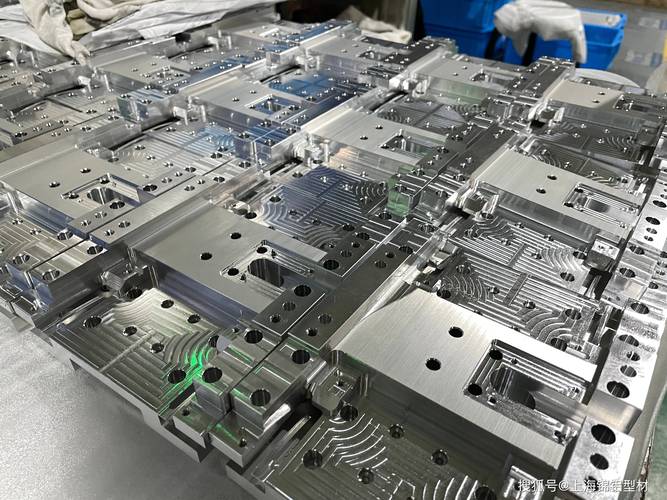

工业原型CNC加工铝合金样件
问：原型和手板到底差在哪？
答：手板主要验证外观、手感，材料通常是代木或普通塑料，精度±0.3mm，不能承力。工业原型必须模拟真实材料、真实工艺，关键尺寸公差±0.05mm以内，能上测试台。简言之，一个看，一个用。你要是只为了给领导摸一摸，手板够了；但要送检、要试装，那必须上原型。
功能样机，测不准就是废铁
去年我们做一款液压阀块，内部流道复杂。外包团队图省事，用光固化打印了整体件，结果在50bar压力下直接裂开——树脂根本扛不住液压脉冲。重来，换成金属3D打印加后处理，才勉强通过。但代价是交期拖了一个月。

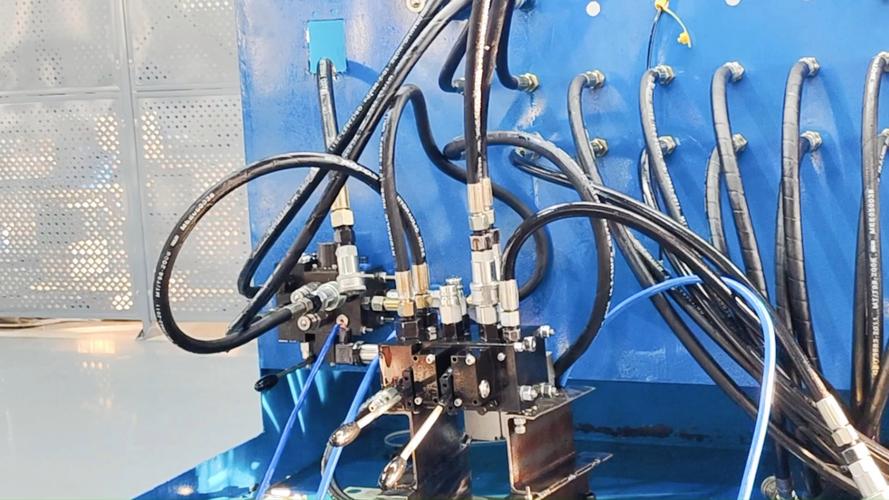

液压阀块功能样机测试
所以，功能样机的关键不是好看，是验证边界条件。温度、载荷、介质，缺一不可。尤其带密封面的配合，打印件的表面粗糙度轻松Ra6.3，而量产要求Ra0.8，你不机加工，泄漏是必然的——到时甩锅给设计，冤不冤？
问：做原型必须用和量产一样的材料吗？
答：不一定，但对关键件绝不能省。比如汽车支架，量产用45钢，原型你用铝试试？刚度差一截，扭矩变形数据完全没参考价值。非关键体外壳类，可以用工程塑料替一下，但标注清楚“仅作外观评审”。另外，有些材料3D打印能逼近，比如尼龙加玻纤，但收缩率跟注塑件不同，你心里得有数。
快速迭代？3D打印的甜蜜陷阱
现在谁不夸快速原型？上午改图，下午上机，晚上就能摸到实物。爽！但陷阱就藏在这。FDM打印的PC件，层间结合强度只有注塑件的60%，你拿去做卡扣测试，一掰就断。然后你以为是结构弱？猛加筋条，画蛇添足。其实换个工艺，CNC做一块就没事。所以3D打印只适合初期概念验证，功能迭代还是得回到传统加工。

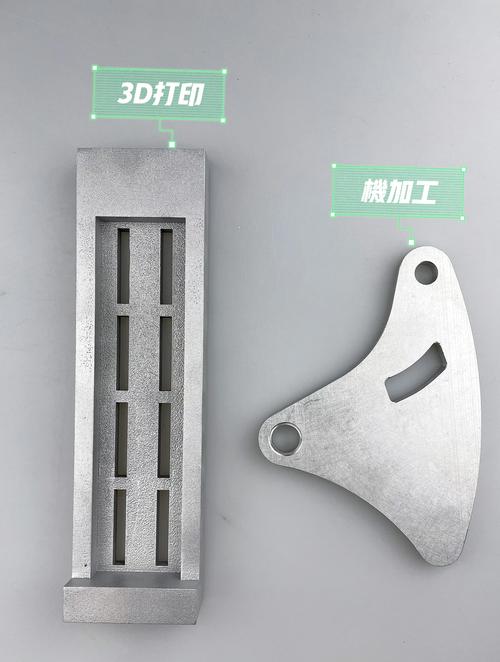

3D打印与CNC加工原型对比
问：小批量试制，选3D打印还是开模？
答：看量，500件以下打印划算，但测试别偷懒。我一般建议：先打印5套做装配验证，确认没问题，再机加工10套做性能测试；最后视情况开软模（硅胶模）做小批量。金属件嘛，低于200件直接用CNC，开模费够你切好几十个了。
那个让我后怕的验证盲区
有回客户急要铰链样机，我让车间焊了几个，表面打磨得溜光。装机试了三天，没事！发货。结果在客户现场，高湿环境用了两周，焊点从里往外锈蚀，铰链断裂，整台设备趴窝——原型没做盐雾试验，栽了大跟头。从那以后，任何承力焊接件，原型阶段必做防腐处理，哪怕多花几百块。你说这道理难吗？不难。但忙起来，就容易选择性遗忘。
如今做工业原型，我常提醒：别把验证做成演示。原型是拿来失败的，失败得越早，量产越顺。这个行业没有捷径，只有血淋淋的教训攒出来的经验。下次再有老板拍桌子问“为什么不能直接量产”，我就把这篇文章甩过去——你自己看吧。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业原型：烧钱之前，先读懂这三个字
文章链接：https://www.zystgy.cn/a/52337
