去年冬天，一款车规级域控制器突然死机，复现条件让人抓狂：环境温度零下10度反而死机，常温下一切正常。我们一群人围着台架测了三天，最后发现是某个DDR芯片在低温下因为热应力导致BGA焊点微裂缝。靠！这谁能想到？但热仿真提前预警过，只是我们当时没在意那处角落的温度梯度。
说实话，搞工业产品的，尤其是做电力电子、汽车电子的，谁没被热问题折磨过？散热器加了一倍，结温还是超；风道改了又改，热点纹丝不动；仿真结果跟实测天差地别……这些坑我全踩过。但掌握了热仿真的正确玩法后，很多问题其实可以提前规避。

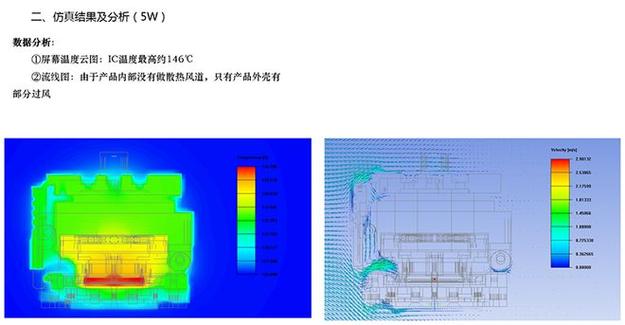

车规级域控制器PCB板热仿真云图

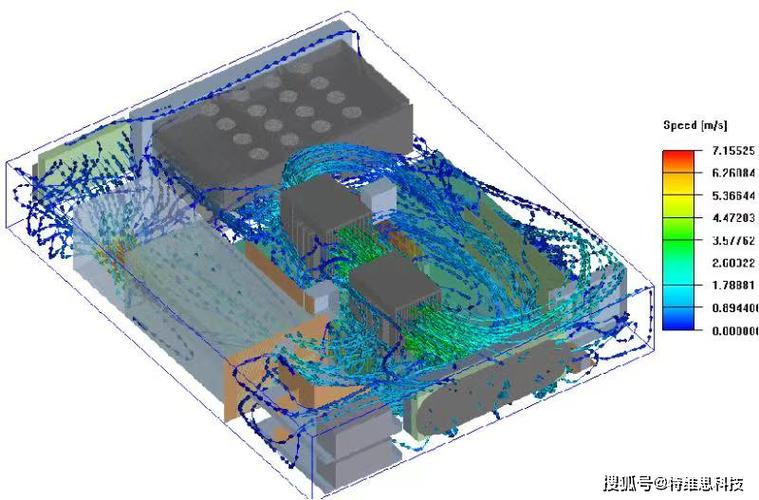

热仿真的本质：不是炫技，是救命
热仿真的本质：不是炫技，是救命
很多人觉得热仿真就是软件操作，会设置材料、施加边界条件、点个求解按钮就行。大错特错。热仿真的核心是 理解传热路径的物理本质 。三个传热方式——导热、对流、辐射——谁在主导？边界条件是否合理？网格独立性验证做了吗？这些不搞清楚，出来的结果顶多算张彩色图片，糊弄领导可以，指导设计？害人害己。
曾经有个项目，做48V电池包，初始方案自然冷却。仿真显示电芯温差8℃以内，很美。结果样机充放电测试时，中心电芯温度飚到70℃。拆开一看，模组内部空气根本没对流——我们把电池包密封了，内部空气怎么动？自然对流边界条件设错了，仿真成了个笑话。❗ 所以，做热仿真前，先拿纸笔画一画热流路径，比急着点鼠标重要一百倍。
三招搞定仿真精度
仿真精度？老生常谈但永远在翻车。我的经验：
✅ 第一招：材料属性必须实测
不要迷信供应商给的导热系数，尤其是界面材料。导热硅脂涂的厚度不同、压力不同，热阻能差数倍。我们测过某进口品牌硅脂，标称热阻0.05℃·cm²/W，实际在0.3MPa压力下热阻0.12。差别大了吧？所以花点小钱用稳态热流法测实际工况下的热阻，值。
✅ 第二招：PCB走线绝逼不能简化成均匀块
多层PCB的铜覆盖率、过孔分布对横向导热影响极大。EDA导入功能要用好，把trace和via映射到每个层。曾经一个12层的板子，简化成各向异性块后，芯片结温低了15℃。后来导出详细走线模型，热点立马暴露。不信？可以自己对比。
💡 第三招：风机特性曲线别偷懒
很多仿真直接用固定风速，但轴流风机失速区特性很坑。要用风机PQ曲线结合系统阻力曲线迭代求解。好在Flotherm、Icepack、FloEFD都支持。我喜欢用FloEFD直接导入风机3D，旋转域求解，虽然慢点但准。
问：我们公司小，买不起专业热仿真软件，用SolidWorks自带的Flow Simulation行不行？
答：完全可以，而且我还挺推荐的。Flow Simulation基于笛卡尔网格，易用性强，对结构工程师友好。处理强制对流、共轭传热足够。但要注意，它的辐射模型比较弱，做真空环境或高温辐射主导的场景要谨慎。另外网格控制不如Flotherm那么傻瓜，但对一般工业品，够用了。我们早期几个项目全用它，跟实测偏差能控制在10%以内。

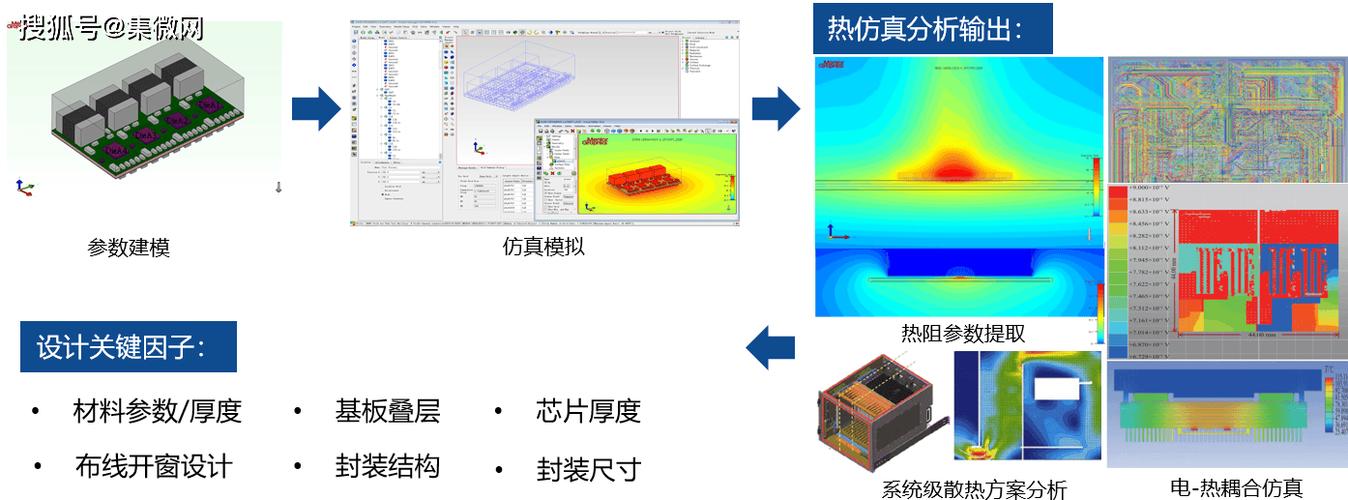

工业散热器热仿真流线图
从验证到预测：让仿真走在测试前面
大多数公司的热设计流程是：结构设计->打样->测试->温度超标->回来改设计->再打样……这种试错法成本高周期长。热仿真真正的价值应该前移：在概念设计阶段就介入。
举个例子。前段时间搞一个IP65防护等级的激光雷达，内部密闭，热量全靠外壳散。一开始结构工程师丢过来一个漂亮的ID造型，我半小时搭了个简易模型，一跑：芯片结温185℃，直接爆表。赶紧和ID协商，增加散热翅片、调整内部热界面材料。改了三版，仿真确认在65℃环境温度下结温压在125℃以内。开模回来，实测最高118℃，基本吻合。这种模式下，热仿真成了设计驱动力，而不是事后救火队。
当然，总有想吐槽的时候。某些结构工程师把热仿真当成盖章工具：方案已定，跑个结果证明没问题。遇到这种，我宁愿不做。热问题一旦埋进产品，后期整改成本几何级上升。经常跟新人说：尊重热仿真，它才愿意帮你。
问：热仿真结果总比实测偏低，是什么原因？
答：常见原因三种。第一，接触热阻被低估——螺丝紧固压力不够、表面不平整，实际热阻远大于理论值。第二，辐射被忽略或设置错误——尤其高温场景，辐射占比可能30%以上。第三，环境风速不准确，实际系统可能置于狭窄空间，进风温度被预热。解决方法：做DOE分析关键参数灵敏度，反向修正模型。我们项目会专门做一次标定：拿一个简单散热器，实测对比仿真，校准接触热阻和辐射参数，再用于复杂模型。这招很土但有效。
热仿真与结构仿真的耦合：还在忽略热应力？
开头那个低温死机案例就是血的教训。很多团队把热仿真和结构应力仿真割裂开，只看温度场。实际上，不同材料热膨胀系数差异导致的应力，足以让焊点疲劳、陶瓷基板断裂。所以我们现在的流程是：热仿真输出温度场，直接映射到结构网格做热应力分析，重点考察大尺寸BGA、压接件、焊接接口。软件上，Ansys Workbench平台集成很方便，Fluent+Mechanical一条龙。用STAR-CCM+也行，自带热应力求解。关键是，必须打通这个耦合流程。
说实话，做热仿真十年，从起初的敬畏到现在充满敬畏——因为越做越发现未知多。但这也是魅力所在：总有新问题，总有新办法。工业品热设计，永远没有完美方案，只有平衡：性能、成本、可靠性、体积……而热仿真，就是帮我们看清这些权衡的那束光。💡
