干了十五年机械设计，我见过太多人迷信那个花花绿绿的云图了。红的蓝的，挺好看，对吧？可图纸发下去，样机一试，傻眼——裂了、变形了、寿命根本对不上。说白了，有限元分析这东西，用好了是神器，用歪了就是自欺欺人。
我记得刚入行那会儿，有个项目，一个支架反复断。领导说，做个FEA看看。我那时年轻啊，模型一导，自动网格一点，约束随便加的，跑出来安全系数3.2。结果呢？装上去第三天就嘎嘣脆。后来老师傅一锤子砸醒我：你那网格，圆角处才两层单元，应力能准？边界条件模拟得跟实际装夹一样吗？——说实话，那一刻我才明白，有限元分析从来就不是点按钮的游戏。
网格，该死的网格

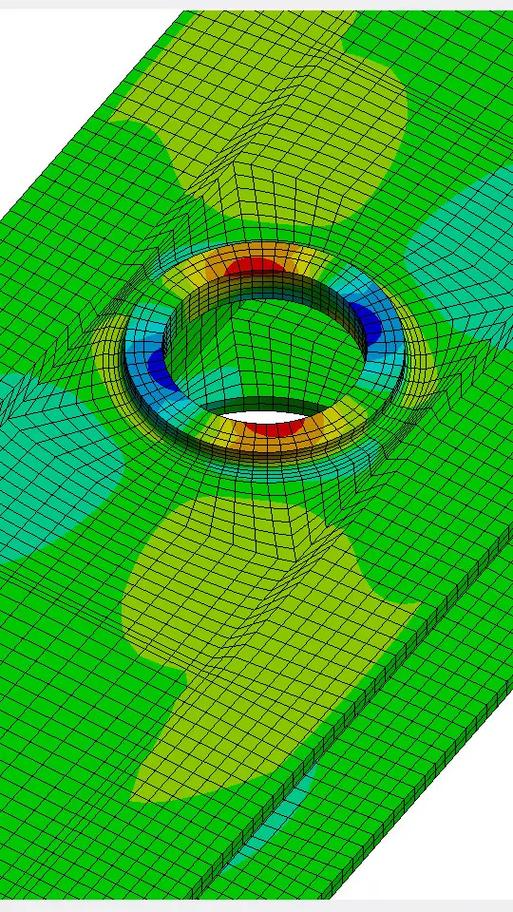

很多人以为网格越密越好，电脑算得动就行。错！大错特错。我曾经为一个液压阀体做模态分析，初始网格算出来的固有频率和实验差了20Hz。后来手动在密封面局部加密，网格划分质量调了又调，雅可比、翘曲度一个一个抠，才把误差降到5%以内。就这，还不敢说完全吻合——材料属性输入的是手册值，实际铸件有疏松呢？唉。
我的经验：关键区域至少三层六面体单元，或者二阶四面体也行，但绝对别用一阶四面体去算弯曲，那玩意儿刚硬得离谱，应力能低一半❗ 还有，过渡要均匀，别突然从粗网格跳到细网格，那会产生虚假应力集中，坑你没商量。
边界条件的艺术
如果说网格是血肉，边界条件就是灵魂。我审过无数报告，动不动就全约束、刚性连接，现实中哪有那么理想？螺栓连接？你得考虑接触、预紧力，甚至垫片的非线性。焊接件？焊缝的残余应力你模拟了吗？——别笑，我就在这个坑里跌过跟头。一个大型焊接框架，分析时全固接，应力很小；实际用起来，角焊缝裂得跟蜘蛛网似的。后来加了接触分析，考虑了间隙和滑移，才发现局部应力高得吓人。
还有温度场。高温设备，热应力往往比机械应力更致命。一次做炉管分析，只加了内压，结果很安全。但把热-结构耦合算进去，蠕变加疲劳，寿命直接砍半。你说，能不小心吗？
问：为什么分析结果和试验总对不上？
答：原因可能有一百种，但最常见的是这三样：一，材料模型不准。你输入的是线性弹性，可实际材料早屈服了，或者有率相关性，你考虑了吗？二，载荷简化太粗暴。把分布力简化为集中力，把动态冲击当成静态加载，这误差能上天。三，忽视制造因素。残余应力、尺寸公差、装配误差，软件里可不会自动加进去。我的办法：重要项目一定做敏感性分析，看看哪个参数影响最大，再去针对测试。不然，对着屏幕调参数，跟算命差不多。
问：有限元分析能取代物理测试吗？
答：一句话，不能，也不该。FEA最大的价值是虚拟验证，帮你减少试错次数，但永远没法替代那最后一锤子买卖。我推崇的策略是“分析引导测试，测试校准分析”。先用粗略模型找到薄弱点，布好应变片，然后上试验台。拿试验数据反推有限元模型，修正边界和材料参数，这样迭代几轮，模型就成金矿了。后面改型设计，有它就敢拍板。所以，谁要是跟你说“不用做试验了，软件算过就OK”，你可得离他远点。
这些年，软件越来越好用，界面花哨，一键生成报告。可门槛低了，乱来的也多了。我见过有人拿静力分析去算冲击问题，也见过用梁单元算出的应力去评价疲劳——天啊，梁单元只有轴向和弯曲应力，局部缺口系数根本没有，那不是瞎搞吗？💡 还有模态分析，很多人不看振型参与质量，算完前十阶就完事，结果激起的可能是第十二阶，完美错过。
说这么多，不是想吓唬谁。我是真心觉得，有限元分析是工程师最锋利的工具之一，但前提是得懂背后的力学，得尊重物理现实。每一次点击求解，背后都是无数假设，你敢不敢把它们摊在桌面上审视？——好了，牢骚发完，干活去了。下午还得去趟车间，有个工装昨天分析完，今天该出图了。别忘了，电脑给你的数字，永远需要经验去称一称。
