那天翻旧硬盘，居然找到2008年的一个ProE钣金文件。文件名叫“支架_最终版_改12.prt”。——十二次修改，那会儿为了一款通信机柜的钣金件，翻来覆去地调折弯复位。现在回想起来，当时的自己真是又倔又菜。但话说回来，ProE的钣金模块，用熟了真的称手，只是中途的沟沟坎坎，谁用谁知道。
很多人现在都在转Creo，参数化内核一样，界面花哨许多。可如果你像我一样，摸过野火版的老界面，经历过瀑布菜单的折磨，就会对ProE有种复杂的感情。它不华丽，但逻辑严谨得令人发指。搞钣金设计，你得顺着它的毛捋，不然一个“特征再生失败”能让你血压飙升💡。
折弯表——魔鬼在细节
先吐个槽。ProE默认的折弯系数，简直是个坑。❗ 如果你直接用系统自带的“TABLE1”，做出来的展开长度，十有八九偏短。尤其是在不锈钢材质、或者厚板（3mm以上）的情况下，误差大到让车间师傅想打人。记得第一次送样，折弯后孔偏了2mm，被老板骂得狗血淋头。

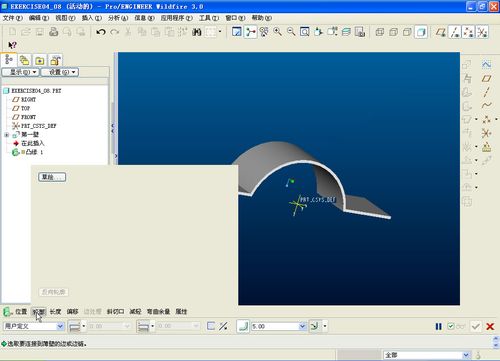

后来学乖了。自己建折弯表，精确到材质、板厚、V槽宽度。具体怎么做？在ProE的“设置”->“折弯许可”里，新建一个基于Y因子或K因子的表。K因子是什么？就是中性层相对位置，0.33到0.5之间，靠经验调整。我通常先试0.42，再根据实际折弯样件微调。这个过程，说实话，没有捷径，就是试。但一旦建好，后续复用就爽了。不过话说回来，每次换供应商，折弯机参数又得微调……制造业的痛。
小小一个折弯表，折射出ProE的倔脾气。它不像SolidWorks那样，给你很多傻瓜式的预设。ProE觉得，你必须理解原理。这一点，对新手很不友好，但对老手来说，却意味着更深层的可控性。
展开图与3D打架？别慌

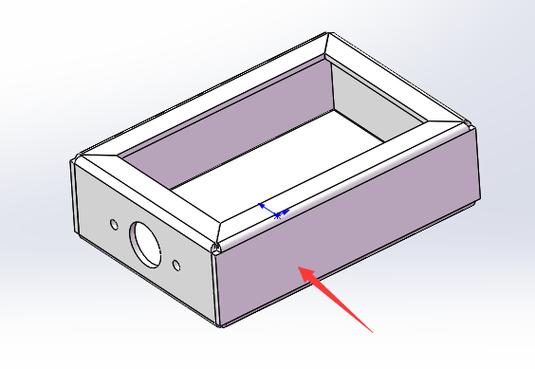

最崩溃的瞬间：3D钣金件看着完美，一展开，发现撕裂、干涉、或者本该有释放槽的地方却没显示。然后你又得回到模型树，一个特征一个特征地找。很多时候，问题出在“折弯顺序”上。ProE在展平时，会默认一个顺序，如果你实际加工时不是这个顺序，展开就有问题。
问：我明明设了止裂槽，展开后却显示不出来，是怎么回事？
答：这通常是因为止裂槽的类型选错了。ProE里，止裂槽有“扯裂”、“矩形”、“圆形”好几种。你选的类型可能和折弯的生成方式冲突。比如，你用“法兰壁”生成的折弯，最好搭配“矩形止裂槽”，并且确保止裂槽的宽度大于板厚的一半。另外，检查一下止裂槽的参照平面是否选对，有时候模型改来改去，参照早飞了。
还有更坑的：有的折弯在展平时看似正常，但转出DWG给数控冲床编程，才发现有微小的线段重叠。这在ProE里预览很难看出来，只能用“几何检查”工具慢慢查。所以，展开后做一次“模型分析”是好习惯，别偷懒。
问：ProE里做了钣金折弯，但是想改其中一个折弯的角度，为什么整个特征树都变红了？
答：因为你后续的特征可能依赖了这个折弯的几何边。比如，你在这个折弯边上做了倒角、或者又创建了新的法兰壁，一改角度，所有基于该边的参照全崩。解决办法：尽量用基准平面来定义特征，而不是直接用零件边。实在要用边，记得在改折弯角度后，重新编辑后续特征的参照平面。或者，用ProE的“参照重定”功能（野火版叫“编辑参照”），来重新连接丢失的参照。这操作不直观，但救命。
图库与模板——别重复造轮子
做机柜、机箱这类产品，你会发现很多钣金特征是重复的：百叶窗、通风孔、卡扣、翻边。以前我傻傻地每个都重新画，手指快断了。后来发现ProE的用户定义特征（UDF）简直是大杀器。把常用的钣金特征做成UDF，存到库里，下次直接拖进来，调整参数就行。效率提升不止一倍。不过，UDF的创建过程有点反人类，尤其是参考集的定义。但是一旦做成，就是公司知识库的一部分。
说到模板，ProE的模板文件（.prt模板）可以预设材质、精度、单位、折弯表，甚至视图方向。很多公司就用默认英制模板做设计，结果到车间才发现单位不对，又得全局缩放。这种低级错误，现在想想都害臊。✅ 强烈建议把模板做好，锁在公司服务器上，规定所有人调用。
其实，ProE没有过时。它只是换了个名字叫Creo，内核依然是那个强参数化的 Pro/ENGINEER。现在用Creo Parametric，你依然可以调出经典的“继承”菜单，操作底层逻辑与20年前相通。对于那些坚守ProE老版本的小厂来说，不是不想升级，是升级后以前的宏、二次开发全得重写。这背后是实打实的成本。
回想起来，ProE教给我的不是怎么画图，而是如何系统地思考一个产品。每一次特征失败，都是对你设计意图的拷问。它逼你提前规划参照系、逼你理解制造工艺。这种训练，后来转到其他软件，都能感受到底子的扎实。当然，偶尔还是想骂它——比如软件崩溃前不提醒保存的时候。幸好现在养成Ctrl+S强迫症了。
所以，如果你正在被ProE的钣金功能折磨，别放弃。踩坑是必经之路，每个老鸟都是这么过来的。遇到问题多去老的ProE论坛翻翻帖子，那些05、06年的帖子，有时比官方帮助还有用。毕竟，那个年代的人，是真把软件当手艺在钻研。
