不过话说回来，工具终究是工具。咱们得聊聊那些书本上不爱讲、但实际天天碰到的破事儿。
草图这关，卡住多少英雄汉
你以为画几条线很简单？图样图森破。SolidWorks的草图，完全是“差之毫厘，谬以千里”的最佳代言人。我见过太多新手，画完轮廓一拉伸，弹出一堆报错——欠定义、过定义、交叉几何……然后就开始怀疑软件有问题。其实，十次有九次是自己没整明白。

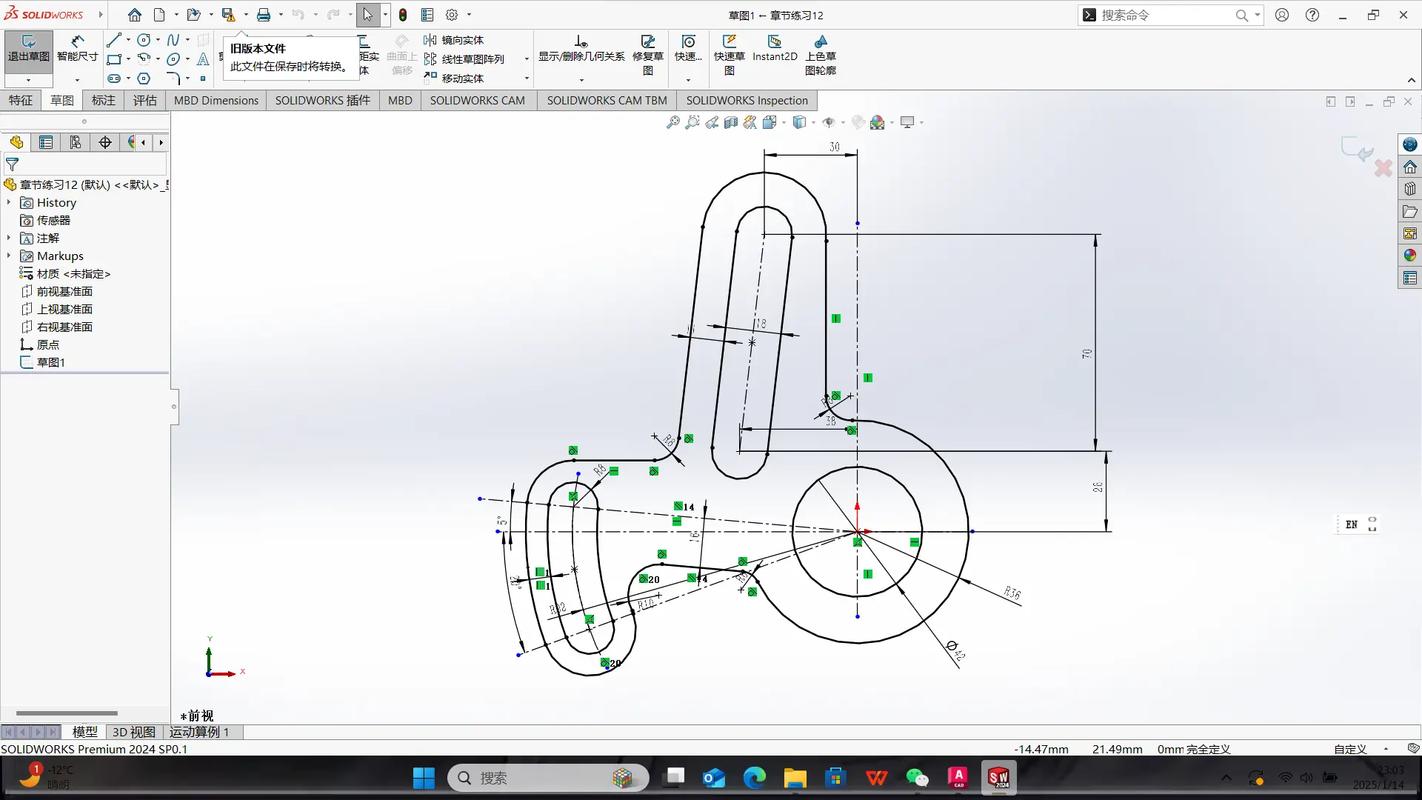

完全定义草图是必须养成的习惯。别嫌烦，你后面修改特征时就知道香了。那些看似无关紧要的蓝色线条，改起来能让你哭——莫名其妙地尺寸就跑了。我一般会打开“显示/删除几何关系”那个眼睛图标，随时盯着。再送你个快捷键：选中所有未完全定义的实体按Ctrl+B，可以加固定关系，快速让它们变黑。这招，绝了。
还有镜像和阵列，用好了事半功倍，但别瞎用。如果草图太复杂，做特征阵列比草图阵列可靠得多。草图里密密麻麻一堆线，电脑不卡才怪。问及此处，常有人疑惑：
问：“SolidWorks草图总是欠定义，一条条加尺寸太慢了，有高效方法吗？”
答：有啊！首先，画图前把自动添加几何关系打开，系统设置里勾上“自动求解”。画的时候看着那个小黄框，尽量让系统自动捕捉。画完一轮，用“完全定义草图”命令，它能自动加上缺失的尺寸和关系，虽然不完美，但至少救急。最后手动补几刀。另外，善用对称、相等这些几何约束，远比标尺寸快。比如画槽口，约束相等后只需一个尺寸。别一根筋只靠标注，约束才是精髓！
装配体：甜蜜的陷阱
单零件玩得溜，一到装配体就翻车？正常。SolidWorks的装配体逻辑，有时候像个任性的艺术家——你觉得应该这样配合，它偏偏乱动。特别是大型装配体，动辄几百个零件，点一下鼠标要转好几圈，怀疑人生。
先说配合。不要逮着一个面就点，尽量用基准面配合！用基准面！用基准面！重要的事说三遍。零件自身的基准面是最稳的，不会因为倒个角、改个特征就失效。我见过一个几十万的设备模型，全是面配合，一更新全红，老板脸都绿了。另外，子装配体要不要解散？小装配体别散，大装配体适当解散一些，方便操作，但太多子装配体又会拖速度。这是个玄学，得自己摸索平衡点。
卡顿问题，几乎人人遇到：

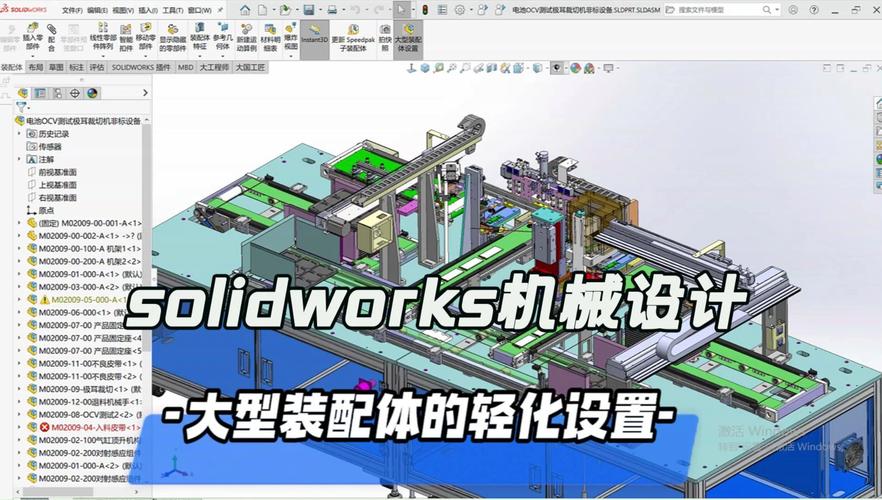

问：“大型装配体卡顿，除了升级硬件，SolidWorks里有什么优化技巧？”
答：多了去了！第一，轻化模式打开；第二，关闭“动态高亮显示”和“RealView图形”；第三，把不相关的零件压缩，不是隐藏，是压缩！第四，装配体里面把螺丝、垫片之类标准件做在子装配体里，然后设置成“封套”，或者直接使用“大型装配体模式”。还有个骚操作：在系统选项-性能里，把“透明度”相关的勾全去掉。我试过，能提不少速度。当然，终极方案还是把模型拆分成多个子装配体，按功能模块来，分而治之。💡
Simulation仿真：别被五彩云图骗了
SolidWorks Simulation让很多工程师以为自己成了分析专家。点几下，出来红红绿绿的云图，看着挺唬人。但说句不好听的，输入的是垃圾，出来的也是垃圾。边界条件设得不对，结果跟实际情况差十万八千里。我见过有人把螺栓连接当成固定约束，算出来应力奇小，结果实物一上就断。千万别盲目相信那个绿色小勾勾。
网格划分更是门手艺。默认网格往往太粗，关键区域要细化。但一细化，求解时间成倍增加。怎么办？用壳单元代替实体单元，对于薄壁件简直神器。还有，别一上来就搞非线性，先线性算算趋势，多数工程设计线性就够了。仿真只是辅助，还得靠经验判断。你看那些仿真报告，漂亮得很，可实际呢？做实验才是王道。SolidWorks Simulation玩玩可以，真拿它当免检金牌，早晚出事。❗
软件终究是工具。SolidWorks能帮你快速出图、检查干涉，但机械设计的核心永远是人的思维。别被眼花缭乱的功能带偏了，扎实的基本功才是防身之本。草图、配合、仿真……这些坑我都替你踩过了，剩下就靠你自己了。哎，凌晨一点了，我又得去改那个该死的装配体了……你呢？
