上个月厂里新来个小伙子，211毕业，软件用得溜，上来就跟我说“王工，这图三天出全套”。我没吭声。第五天他耷拉着脑袋过来，说车间把零件退回来了——理由？螺纹孔没标公差，焊接符号搞反了。他嘟囔着“明明尺寸都对啊”。我把他带到三坐标室，指着那个装不上的法兰盘：“看见没？这里差0.02，高速旋转起来就是条命。”
这事儿搁二十年前，我师父得拿丁字尺敲我。现在倒是温和了，毕竟时代变了。但工业绘图这件事，变得太快，又变得太慢。
图纸会说话，前提是你会听
说实话，我刚入行那会儿，最怕的就是师傅把图纸扔回来。“重画”，两个字，没有解释。后来才懂，一张好图纸本身就是工艺流程。你画的那个剖切符号位置不对，车间就得猜；你漏了个表面粗糙度，质检过来找你掐架。现在很多年轻人觉得三维模型就是一切，可你试试把模型直接扔给老钳工？他只会指着屏幕骂“这他妈哪儿是哪儿啊”。
图纸是一种语言，它需要翻译。而翻译的前提，是绘图的人得懂制造。你知道车刀怎么走刀吗？你知道铣削的振纹长什么样吗？这些事不在软件里，在车间地板上。💡
上回开技术会，一帮人争论要不要取消二维图。市场部说客户都看三维渲染，研发说模型定义一切。我喝了口浓茶，把去年那个没带图纸结果装错方向的事故报告投影出来。瞬间安静。模型里你转得天花乱坠，到了装配现场，吊车挂着两吨重的机架，光线暗、油污多，谁有空给你拖鼠标量尺寸？工程图，是最后那道保险。
软件是个好东西，但它没长眼睛
CAD、CAE、CAM，现在又来个MBE。好像隔几年就冒出新理念，说要消灭图纸。我电脑里还存着R14版AutoCAD的安装包，那是情怀。不过话说回来，工具再先进，也拦不住人犯病。前阵子审查外包图纸，一个零件图上标注了十五个基准，我直接看笑了——你这是造航天飞机呢？基准越多，误差累积越酸爽。打电话过去，小伙子理直气壮：“软件自动生成的。” 软件知道你的装配关系吗？知道这个面是要跟另一个件研磨配对的吗？
就说公差标注这事儿。✅ 我见过太多人把形位公差符号往图上一丢，觉得万事大吉。可你知道什么时候该用包容原则，什么时候该用最大实体要求吗？对，软件能给你选项，可它不能替你做判断。去年一个液压阀块，就因为垂直度没标对，密封面压不住油，整台设备退回来返修。拆开一看，O型圈被挤断了三处。返修成本十几万，就多花了五分钟标注的事。
问：软件越来越智能，是不是可以完全替代人工出图了？
答：替代不了，至少在我退休前替代不了。智能设计现在能自动出图不假，但它基于的是理想模型。到加工那步，材料有应力变形，刀具会磨损，夹具有偏差——这些变数，只有人的经验能预判，并在图纸上预留补偿。比如轴类零件，你知道要标中心孔吗？软件会提醒你吗？它连你车间里那台老磨床尾座有点歪都不知道。
问：新手学工业绘图，最该先练什么？

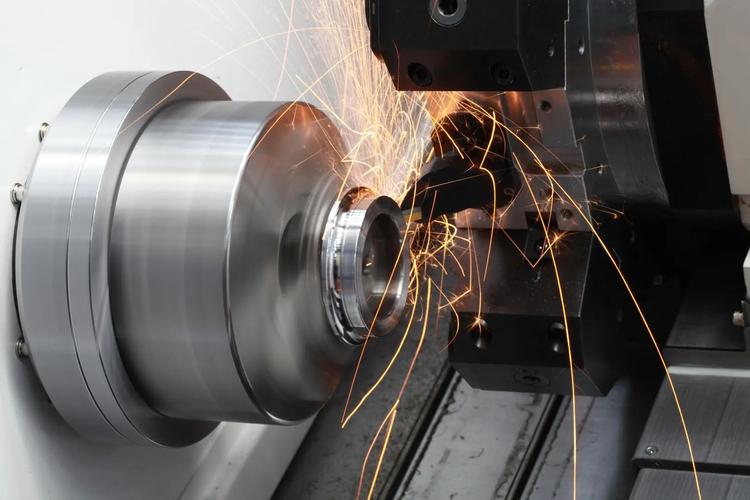

答：下车间。不是开玩笑。你在屏幕前画再多线条，不如去车床边上看着一根光轴怎么从黑皮坯料变成成品。你见过深孔钻的排屑槽吗？你把那个钻头退刀槽画得太深，工人跟你说钻头会断，你还不信——到现场听见那“嘣”一声就信了。然后回来翻标准，再去看图，那种尺寸数字背后的分量，就有了。其次，练手绘。我不是说复古，而是通过铅笔让你理解每条线的来由。因为阻力大，你会逼自己先想清楚再落笔。
标准不是枷锁，是血泪史
GB、ISO、ASME……一摞摞标准看着头疼。可你要是知道每条标准背后可能都对应着事故，就不困了。比如机械制图里那个反反复复强调的“尺寸链不能封闭”，早年间多少人因为没留开口环，导致装配应力裂了焊接件。再说螺纹画法，细牙和粗牙要是标迷糊，高压管道上用的就等着崩口吧。❗
我桌上常年放着一本泛黄的《机械设计手册》，边缘都卷了。现在查标准真方便，手机一搜就有。可那感觉不一样。有时候翻手册，偶然瞥见旁边某个数据表，突然想起上个月那个设计缺陷——啊，原来症结在这儿。这种灵光一现，电子化给不了。
最近在推新国标，过渡期特别乱。新图老图混着用，车间一边骂一边干。我给组里下了死命令：基准符号、粗糙度符号，一律按新标准走。有人抱怨，我说，你昨天出图用的什么标注法？他愣了。这就对了，自己都记不清，车间怎么记得？标准化就是减少沟通噪音。这个道理，也是挨了骂才悟出来的。
问：工业绘图里，最容易出错的地方在哪？
答：焊接图和装配图。焊接符号简直是噩梦，那个小旗子画在箭头侧还是另一侧，尾巴上写什么，错一个整个焊缝就错了。我见过最惨的一次，是角焊缝焊脚尺寸完全反了，十几个大件全废。装配图呢，容易漏标配合关系。你以为H7/f6是常识？新人不一定知道。我甚至收到过这样一张图：轴上键槽的公差没写，就注了个“配作”。车间差点跟我翻脸——什么叫配作？磨到多少算合适？所以现在审图，我先找焊接符号，再看配合公差，这两处没毛病，心就放下一半。
说到这儿想起个事儿。去年有个出口项目，用了ASME标准，咱这边习惯用第一角投影法，对方是第三角。图发过去，对方工程师邮件说“看不懂那个视图”。小组成员全懵了，以为是标注问题。其实就是一个投影法符号没改。所以国际化制图，别想当然。一个小标志，拦得住一批货。
未来的图，还是不是图？

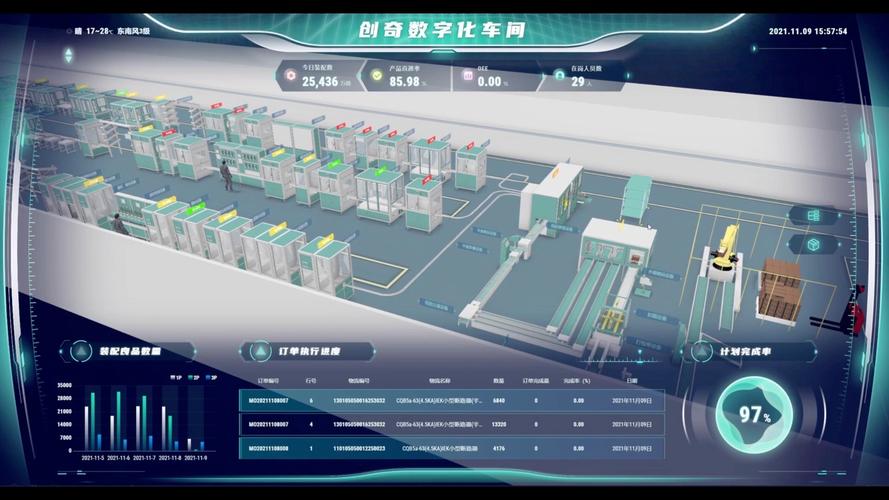

数字孪生、三维标注、基于模型的定义……这些东西天天在耳边响。我承认是趋势。但要是以为有了模型就万事大吉，那跟当年喊着“无纸化办公”结果纸越用越多一样可笑。图纸的本质是信息传递，只要信息接收方还是人，就得遵循人的认知习惯。比如你给操作工一块平板，上面显示三维模型，他得放大、旋转、测量，不如一张打印的A3图塞兜里方便。💡
不过，工业绘图的核心能力，其实正在从“绘制”转向“定义”。以前你得把线条画漂亮，现在更多要考虑如何用GD&T精准表达功能要求。这事软件帮不了你，得靠对产品的理解。上周评审一个叶轮的图，年轻工程师把所有曲面都标了轮廓度，密密麻麻。我问他：你觉得哪个面对气动性能影响最大？他指了一个。那好，那个给高精度，其余放大——成本降下来，性能不丢。这叫跟图说话，而不是被图牵着走。
末尾说点啥呢？这行干久了，看一张图就像看一个人。毛糙的图背后是急躁的人，严谨的图背后多半是个强迫症。你还真别不信。前阵子整理文件，翻出我1998年手绘的总装图，蓝图纸已经褪色，但线条依然干净。那时候画错一笔，得用刀片刮，再拿橡皮擦，心里那个疼啊。现在呢？Ctrl+Z一按，重来，太容易了反而少了敬畏。
大概工业绘图就这样：它总在变，又总有些东西变不了。那些变不了的，就是手艺人的那点较真劲儿。✅
