上周去客户现场，看见他们的新设备气管走得跟蜘蛛网似的——气动设计这一块，真的是让人血压飙升。那条FRL三联件装反了，油雾器在过滤减压阀前面，真行。操作工还跟我说“气压挺稳的”，我差点一口老血喷出来。
说实话，气动设计这活儿，看着门槛低，元件就那么几种，气缸、阀、接头、管子，接上能动作就算完。但做好了，让设备稳定跑个三五年不用操心的，少。多数都是在“能用”和“崩溃”的边缘反复横跳。
回路设计，别太信仿真
现在年轻人搞气动设计，上来就拖仿真软件，参数一输，动画跑得挺欢。然后车间一装，动作慢得像半身不遂。为什么？仿真里管子是理想长度，接头没压损，环境温度25度。现实呢？弯头一多，流量下去20%不在话下。❗
我强烈建议，搞复杂回路之前，拿块白板画时序图。把每个气缸的伸出、退回时间标清楚，再把阀的切换点卡进去。这法子土，但比电脑管用。有一回做多缸同步，软件模拟完美，实物两个缸顶牛，哐哐响，就因为忽略了排气节流阀背压那点毫秒级差异。
然后阀的中位机能，真是坑王。用三位五通中封阀想停住气缸，停是停了，但一断电，负载重点就自己滑下去，吓人一跳。这时候才想起来中封阀有泄漏。没办法，后来全改成中泄阀加先导式单向阀，成本高了一截，但安全。💡
气源处理，别只盯着三联件

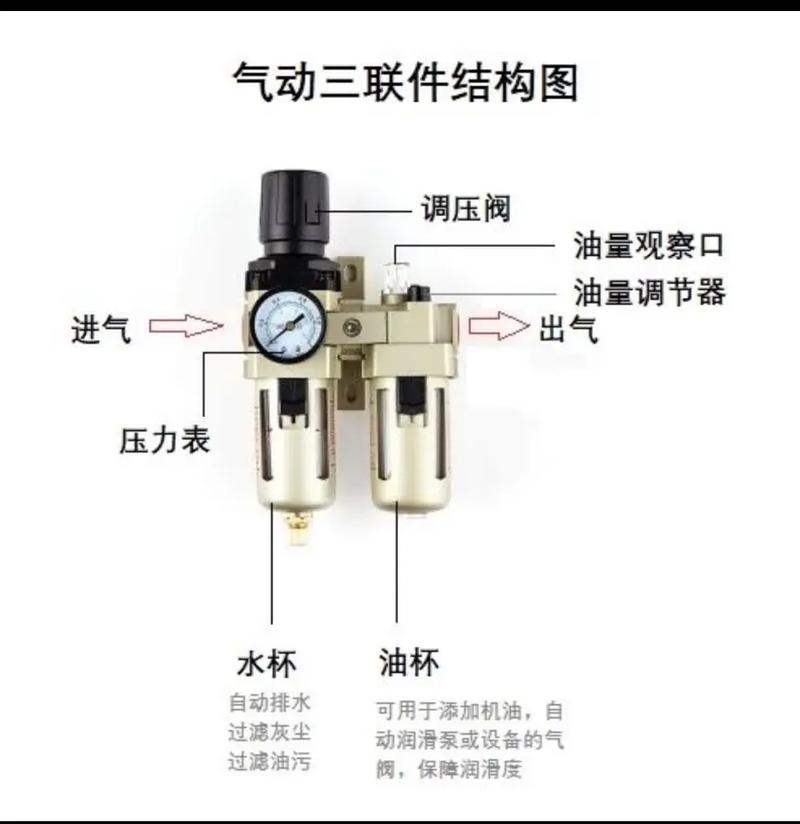

FRL是基础，但很多人装错了位置。油雾器一定要装在过滤器、减压阀之后，而且要尽量靠近用气点——可现场偏偏有把油雾器装在主管道上的，说“全车间润滑”，结果几台精密阀硬让油泥堵死。
不过话说回来，我一直有个习惯：能不用油雾润滑尽量不用。现在的免润滑气缸、阀很成熟了，食品、医药行业不准有油，就逼着大家进步。实在要用油，透平油1级，滴量调到每分钟3~5滴，而且每周都得检查，不然有的缸干磨，有的缸积碳，全看运气。
还有个更坑的——储气罐。设计手册说空压机后面配储气罐，稳压、降温。结果我见过一台设备，气罐直接焊死在地脚螺栓上，排污阀被挡住，三年没通过一次积水。打开罐底，流出来半桶锈水，那味道，呕。😤 现在每次写方案都大字标红：储气罐必须倾斜安装，排污阀朝向易操作侧。
问：气动系统总气压不足，查哪里啊？
答：别上来就调减压阀。先测空压机出口压力，再测主管道末端，比较差值。如果压降超过0.05MPa，八成是管路瓶颈——管径细了，或接头内径没选对。快插接头内部有个狭窄喉口，有的牌子缩水严重，DP值能到0.1MPa以上。换个全通径接头试试，效果好得你想哭。另外，过滤器滤芯堵了也这样，压差表一读就明白。
问：气缸出力总感觉不够，怎么核算靠谱？
答：推力公式F=P*A谁都会，但别忘了效率系数η。水平运动η我通常取0.7~0.8，垂直提升取0.5，因为背压和摩擦损耗大。还有，管子如果细长，阀门到气缸之间的压力建立有延迟，冲击力不够。实在不行，拿拉力计现场拉一下，比什么计算都真实。
那些年我追过的“省成本”
老板都爱省钱，可气动设计里有些钱绝对不能省。接头，我试过用所谓“经济型”，几个月后O型圈硬化，天天冒气。算一下，一个漏气点一年浪费的电费够买十个好接头。气管也一样，PU管便宜，但仓库里放两年就脆了，一掰就断。后来我坚持用PUN，或者至少日历料。
还有消声器，几毛钱的东西，堵了，背压上升，气缸动作慢，排气管还喷油雾，车间PM2.5爆表。现在要求客户每周拧下来清洗，或者直接上集中排气系统，那根总排气管一定要引到室外，不然噪音和油雾真受不了。
有时候几个毫秒的动作差异，就能决定一台设备是“稳定产出”还是“三天两头停机”。而恰恰是这些细节，书本上没有，仿真里藏了，全靠你踩坑、复盘、再踩坑。气动设计，就是这么一门带着机油味的学问。
