做过电气设计的人，谁没在电缆选型上交过学费？我刚入行那会儿，觉得不就是选根线嘛，按载流量表一查，搞定。结果呢？现场跳闸、发热、压降大得设备启动不了……全是泪。说白了，电缆选型是电气设计里最基础的活儿，但坑也最深。你以为算个电流就完了？天真。

载流量？不，修正系数才是大爷

翻手册查载流量，谁都会。可环境温度、敷设方式、多根并列……这些修正系数一乘，截面可能直接跳两档。我做过一个项目，电缆沟里密密麻麻塞了十几根，散热一塌糊涂。结果呢？设计师按单根选的，现场电缆外皮都烫手——幸好发现得早，不然绝缘老化，迟早短路。

注意那个并列系数，比你想的狠。有时候长度一长，电压降又逼着你放大截面。这才是完整的电气设计逻辑：载流量只是起点。

电压降，这个隐形杀手坑了多少人

电机类负载启动电流大，瞬间压降如果超过允许值，接触器都可能跳开。你以为正常运行的压降够了？启动那一下才是考验。我见过最离谱的——设计师用正常运行电流算压降，结果水泵一启动，末端电压掉到70%以下，变频器直接报故障。甲方骂骂咧咧，我们电气设计背锅。所以，电缆长度超过100米，老老实实校核启动压降。敏感设备，比如PLC、仪表，压降要求更严。有时候，你算来算去，发现截面非放大不可。钱多花了，但至少不天天跑现场救火，对吧？

短路电流，电缆能不能扛住？

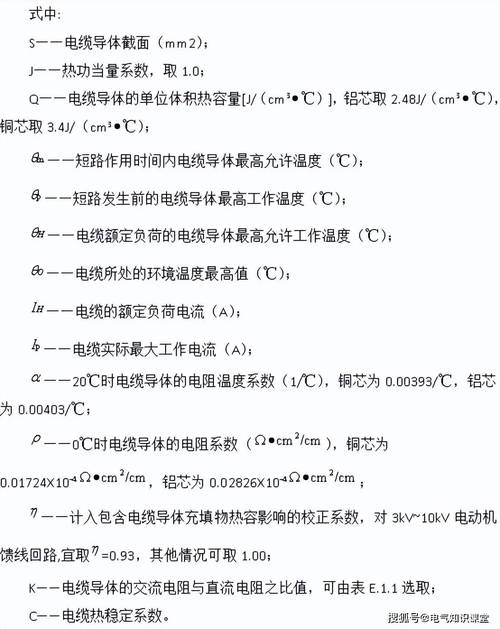

别忘了这个。短路时，电缆线芯温度瞬间飙升——如果截面不够，绝缘直接热老化甚至熔断。断路器动作时间就那么几毫秒，需要电缆热稳定截面够大。公式一堆，查规范也行。但很多新手干脆忽略，觉得开关会保护。天真+1。我刚开始也不在乎，直到有一次，一个分支回路短路，电缆烧得只剩铜芯，开关居然没跳？原来是保护整定配合有问题，电缆成了最薄弱环节。从那以后，短路热稳定校核，我写进自己的设计清单第一条。

电气设计是系统工程。电缆、开关、保护，要打架似的协调。问：电缆选型时，载流量、压降、热稳定，到底哪个优先级最高？答：没有优先级，必须同时满足。但经济截面是最终追求。先按载流量初选，再用压降和热稳定校核，往往需要上调。有时候，为减少线路损耗，还会主动放大截面——尤其是长期运行的大电流回路，节能效果几年就回本。不过大多数项目，成本卡得死死的，所以你得上嘴唇碰下嘴唇，跟项目经理磨。问：多根电缆并列敷设，有没有辙避免降容？答：有，加大间距，用电缆沟或桥架分层。实在没法，选铠装、降低运行温度……但其实最有效的，是减少根数，比如用母线槽代替多路电缆。这就得从电气设计方案层面去权衡了，不能全甩给绘图员。

设计习惯害死人

我发现，很多同行有个臭毛病：套图。上一个项目电缆选了4×185，这个项目负荷差不多，就照抄。可环境温度、敷设长度、甚至回路保护方式都变了——你不翻车谁翻车？ 电气设计得较真。每一个系数，背后都是物理定律。不是绘图员，是工程师。我现在带新人，第一件事就是让他们手算一个完整回路，从变压器低压侧到末端，电缆截面、开关整定、压降、灵敏度校验，一个不能少，最后写计算书，而不是点软件自动生成。软件是工具，脑子才是电气设计的灵魂。行了，牢骚发了这么多，无非是想说：电缆选型，别掉以轻心。那些藏在规范条文里的坑，我们替你踩过了。下次自己来的时候，小心点。
