工业称重传感器选型血泪史：我踩过的坑你就别跳了-中远盛泰工业

2014年，我接手一个饲料厂的称重系统改造。设备到场那天，一看铭牌——精度 C3，量程 500kg，心想稳了。结果投料第一天，误差直奔2%，20公斤的麸皮愣是给称成19.6公斤。老板站在中控室，脸色比麸皮还灰。那是我第一次意识到：工业称重这玩意儿，绝不是挂个传感器拧俩螺丝的事儿。说实话，直到现在，我偶尔还会在半夜惊醒——梦见那批退货的预混料。

称重传感器的工作原理——别被教科书骗了

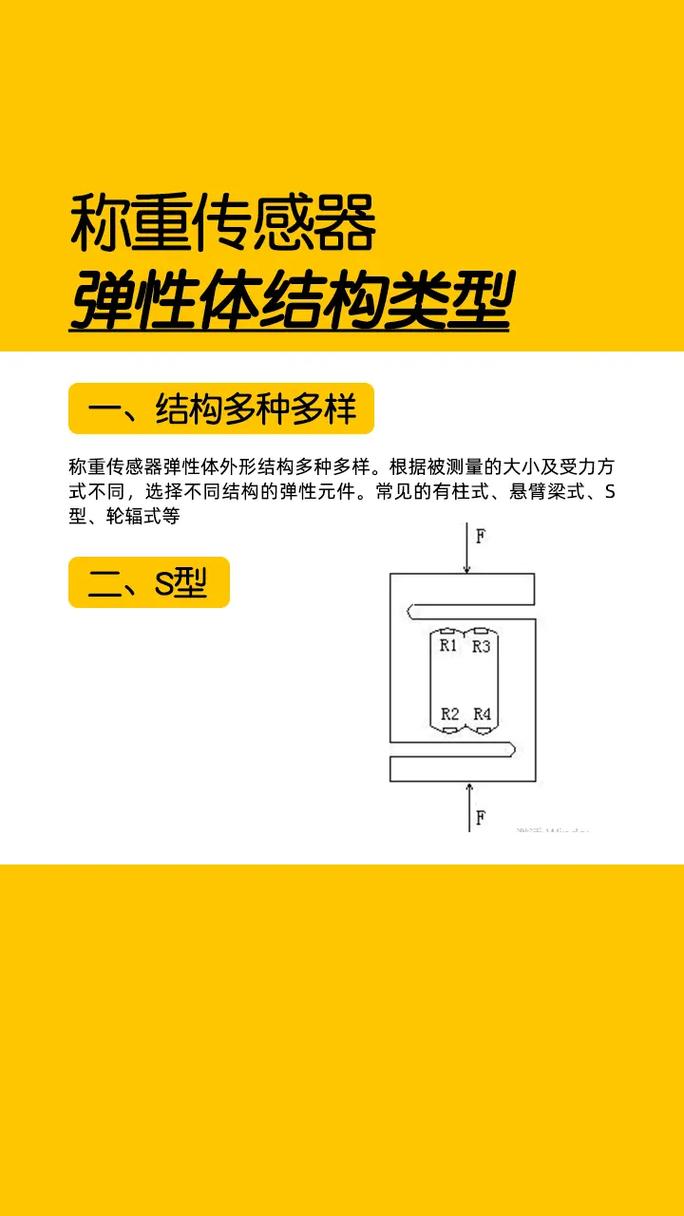

书上画得可美了：一个弹性体，贴上应变片，受力变形，电阻变化，电桥输出信号。✅ 原理没错。但工业现场是什么？30度温差、电磁干扰、振动、偏载、甚至老鼠咬线。教科书里的“理想状态”在现场就是句空话。拿最常见的电阻应变式称重传感器来说，核心是弹性体和惠斯通电桥。弹性体像弹簧，形变必须完全在线性范围内。可你知道吗？很多国产传感器为了省成本，热处理偷工减料，弹性体用上半年就产生塑性变形——零点漂了，你校准也没用。

再说激励电压。标准推荐 10V DC，结果现场电工图省事，从控制柜拉个 24V 过去，传感器过激励，内部发热，输出飘成狗。这还不是最离谱的——我见过有人用交流焊机的零线当传感器屏蔽线，那读数跳得，心电图都没那么刺激。所以，别信教科书。信现场。

选型时的五大作死行为

一、量程靠猜。很多人选量程就是“预估最大重量×1.2”，简洁明了，然后翻车。比如那个饲料厂，料斗自重 300kg，物料 200kg，选了 500kg 传感器。但投料时有冲击载荷，瞬时过载能到 800kg 以上，传感器直接塑性变形。💡 工业称重里，冲击系数必须考虑，量程至少得是静载荷的2倍，有搅拌器再加 50%。 二、精度只看等级。C3 表示 3000 分度，好像很厉害。但精度还有个关键参数叫综合误差，包括非线性、滞后、蠕变。有的厂家 C3 传感器，蠕变 30 分钟能超 0.03%，而这恰恰是汽车衡上最要命的——你等半分钟和等五分钟，显示重量不一样，司机会骂娘。 三、直接死磕 IP68。食品厂清洗频繁，非 IP68 不选。然后发现，IP68 防护的传感器电缆接头一旦被高压热水枪滋到，密封圈老化，水汽照样进。正确做法是传感器加防水接线盒，盒内灌胶。别迷信数字，信结构。 四、忽略电缆影响。四线制传感器，电缆长度超过 10 米，导线电阻就能让灵敏度降 0.1%。更别说温度变化时，电缆电阻自身也在变。有些场合必须用六线制，带反馈线补偿。舍不得那根线？等着标定频率加倍吧。 五、盲目追求数字化。数字传感器，CAN 总线输出，抗干扰强，还能自诊断。可我用过一个品牌，数字模块在-20℃直接死机。最后还得靠模拟传感器加热风吹。工业称重不是买消费电子，稳定压倒一切。问：模拟传感器和数字传感器到底怎么选？现场干扰大就一定上数字的吗？答：不一定。先看现场，干扰源是什么？变频器、电机、对讲机？模拟传感器的 4-20mA 输出加屏蔽双绞线，穿金属管，单端接地，80% 的干扰能解决。数字传感器成本高，而且不同厂家协议不统一，后期维护麻烦。我一般建议：大规模动态称重，比如高速公路动态轴重，上数字；小型料罐、平台秤，模拟够用。记住，抗干扰设计是系统工程，别指望换个传感器就万事大吉。问：为什么每次校准完，过几天又不准了？我们天天校，人都麻了。答：这大概率不是传感器问题，是安装。我见过一台 3 吨料仓秤，传感器底座不平，三个传感器受力不均，空载时两个传感器输出 2mV，一个输出 0.5mV——接线盒里并联，总输出一平均，看着正常，一加载，那个轻载传感器变形小，整体线性度崩了。🔧 先用水平尺调平，再检查每个传感器空载输出偏差，超过 1% 就调安装，别只知道拍接线盒电位器。还有，地脚螺栓松动、管道硬连接拉扯秤体、温度应力……这些看不见的“安装误差”比传感器本身漂移厉害十倍。

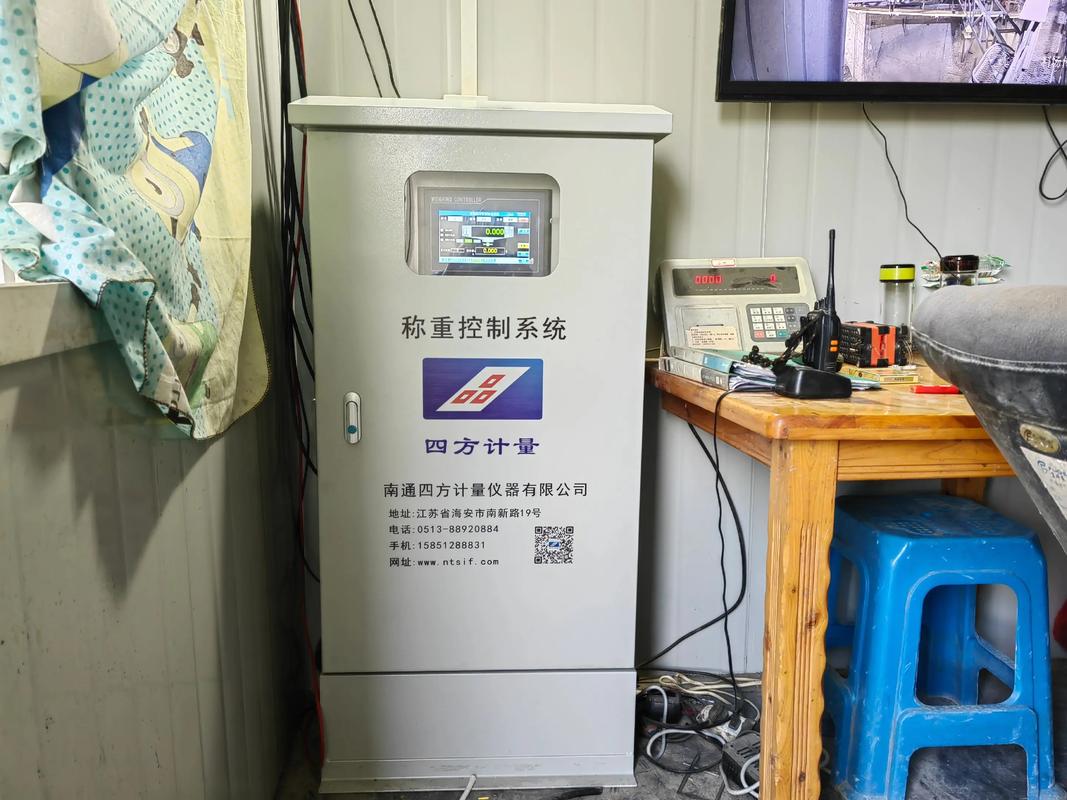

安装调试的那些玄学——我以为在搞艺术

传感器装完了，调试的噩梦才开始。仪表的滤波参数、零点追踪、自动零满调整，每一个都像是玄学。先说滤波。碰上振动大的传送带称重，物料一跳一跳地过去，仪表读数像过山车。你把滤波调大，读数稳了，但反应滞后，一批料完了，显示值还没跟上来。把滤波调小，反应快，可数据跳得没法用。💡 这时候要多级滤波，或者用动态称重算法，比如皮带秤的“阵列式称重传感器+速度补偿”，把整个称量段分成若干小区域，每个区域单独处理，再积分。软件算法比硬件更重要。再比如零点追踪。料斗秤有时会粘料，零点慢慢往上爬。仪表有“零点追踪”功能，自动把微小增量当零点漂移清掉。可如果追踪范围设太大，实际残留物料也被清掉了，下一批料就会少称。设太小，漂移清不掉。这个参数得根据物料粘性和下料速度现场试，试到凌晨三点是常事。

最坑的是角差调整。多个传感器并联，加载砝码在秤台不同位置，示值应该一致。可因为传感器灵敏度差异、安装误差，角差总是存在。你得搬着几十公斤砝码，爬高上低，反复拧接线盒里的多圈电位器。有一回，我在三十米高的料仓顶，调了两个小时，风大得把安全帽都吹飞了。最后发现是一个传感器出厂灵敏度就偏了 0.2%，换了传感器，十分钟搞定。——所以说，供应商的出厂匹配精度，比现场调试技术更重要。

维护保养：别等数据飘了再哭

很多工厂，传感器一用十年不检查，直到客户投诉缺斤少两。日常检查其实不复杂：每个月用万用表量一次绝缘电阻（激励端对外壳），低于 500MΩ 就得查电缆或防水；每个季度用标准砝码做一次偏载测试和重复性测试；每年拆下来看看弹性体表面有无腐蚀、裂纹。尤其注意电缆。鼠咬、车轧、化学品腐蚀，传感器电缆是工业称重系统里最脆弱的环节。我建议所有电缆都套蛇皮管，接头处下垂一个防水弯，别让水顺着电缆流进传感器。这一招，至少值五千块——你请我顿饭就行。问：传感器输出信号突然变大，但是秤台上没东西，这是为什么？答：很大可能是雷击或者焊接作业。传感器内部应变片被击穿，电桥失衡。哪怕设备断电，如果没做好接地和浪涌保护，一个感应雷就能让信号输端对地短路，输出直接飙到 15mV 以上（正常满量程 20mV 左右）。焊接时如果搭铁不良，上百安培的电流从传感器地线溜过去，一样报废。🔧 维修时先量电桥电阻，输入输出端分别对照参数表，偏差超过 2% 就别费劲校准了，直接换。总之，工业称重是个细致活儿，从选型到安装到维护，环环相扣。别信“智能免标定”的广告词，我还没见过哪个系统真能永远不维护。写这篇文章，就是想给同行提个醒——那些让我熬过夜、挨过骂、赔过钱的坑，希望你能绕过去。
