干了二十年分离工程，最怕听见年轻人说，“膜分离啊，就是换个滤芯呗。”
真那么简单，我头发也不至于白这么快。膜分离这行，水太深了——我说的是技术深，当然，某些厂家的套路也挺深。
先说说，膜到底是个啥？
简单讲，就是一张选择性透过的薄片。一边是原料液，一边是渗透液，推动力可能是压力、浓度差、电位差。关键在于“选择性”，不是啥都能过去。微滤膜孔径0.1-10微米，能拦住细菌；超滤截留分子量5000-500000，蛋白质、胶体统统留下；纳滤就更刁钻了，一二价离子都能分开；反渗透呢？几乎只剩水分子能过。这些课本上都写着，但现场用起来，完全是另一回事。
我记得零几年那会儿，跟着导师做一个果汁澄清项目。超滤膜，理论上出汁清澈透亮。结果呢？头三天通量刷刷掉，汁还浑浊。后来发现，果胶没预处理干净，膜表面形成一层凝胶，堵得死死的。那是我第一次意识到，预处理比膜本身还重要。❗可笑吧？教科书里一笔带过的东西，现实中能让你栽跟头。
为什么你的膜总堵？

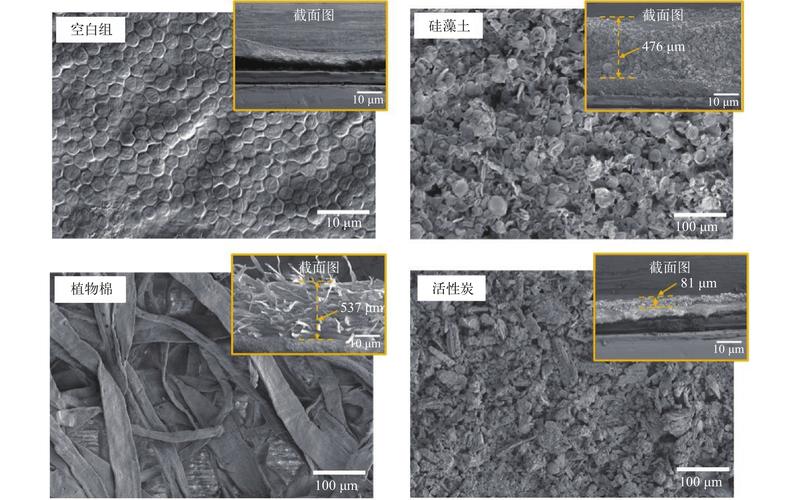

膜污染，永恒的话题。浓差极化还能洗洗恢复，真正要命的是不可逆污染。无机盐结垢，有机物吸附，微生物滋生——每种都够你受的。我见过一个化工厂，反渗透膜用了不到半年，脱盐率从99%掉到90%，拆开一看，膜面一层黄褐色黏糊糊的东西。分析后是硫酸钙和生物膜的混合物。他们预处理只有多介质过滤，没有阻垢剂，也没有杀菌。想省钱？后面花的钱更多。
问：膜堵了怎么办？离线清洗还是在线清洗？
答：分情况。轻微污染，在线化学清洗就行，酸洗除垢，碱洗除有机物。但严重堵塞，特别是生物污染，必须离线清洗，甚至得拆开膜壳一根一根手工擦洗。我试过用EDTA加表面活性剂循环清洗，效果不错，但耗时。记住一点：别等通量降了30%再洗，恶化起来很快的。
还有个坑，温度。冬天水温低，通量下降你别慌，那是正常物理现象。有人非要多加泵增压，结果把膜压瘪了，得不偿失。💡水温每降低1℃，通量大约降3%，这个经验值记牢。
选型，不是看参数表那么简单

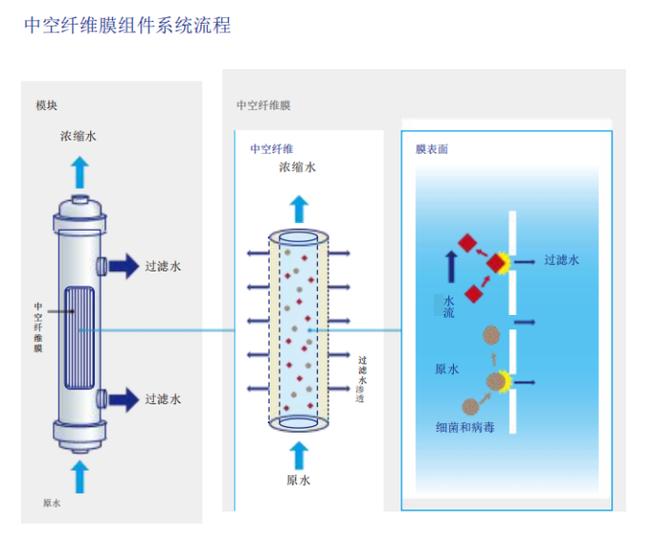

你以为拿着料液成分、水量要求，找厂家推荐个膜型号就完了？天真。不同膜材质，耐受性天差地别。聚偏氟乙烯（PVDF）抗污染好，但怕碱；聚醚砜（PES）机械强度高，但亲水性差容易吸附蛋白；陶瓷膜倒是耐酸碱耐高温，可贵啊，一套装置够买好几套有机膜。还得考虑流道宽度、膜组件结构。管式膜适合高悬浮物，中空纤维装填密度高但容易堵塞，卷式膜最常用也只能用在相对干净的水。
我经手过一个印染废水回用项目，一开始选PVDF中空纤维，运行两天压力就飙了。后来换成了宽流道卷式膜，加大循环流量，才稳定下来。中间多花的几十万，都是学费。所以我说，一定要做小试，至少中试，别信厂家那张完美的通量衰减曲线。
问：进口膜和国产膜差别大吗？
答：十年前差距明显，现在国产膜进步很快。某些超滤膜，国产的性能已经相当不错，价格还便宜一半。但反渗透膜，脱盐层技术还是国外品牌稳定一些，特别是高盐度工况。不过也别迷信进口，售后跟不上更头疼。我遇到过一家，膜元件坏了，换个新的得等两个月海运。后来干脆换了国产，随时有货。关键是看应用场合，饮用水处理用国产绰绰有余，苛刻的物料分离可能还得老牌海德能、陶氏。
清洗再生：省钱的关键，但藏着你不知道的猫腻
化学清洗，不是倒点酸进去循环就完事。清洗剂浓度、pH、温度、流速，每个参数都在影响效果。最忌讳的是用错清洗剂，比如把次氯酸钠用在了不耐氯的膜上，直接氧化穿孔，那时欲哭无泪。我见过最夸张的，一个操作工把稀硫酸配错了浓度，pH 1.5，循环了俩小时，膜元件全部变形。
清洗后的保存也很讲究。短期停用，每天低压冲洗半小时；长期停用，必须灌保护液，亚硫酸氢钠溶液。不然微生物会把膜当成自助餐，给你长满菌丝。
✅ 一个小诀窍：清洗时监测清洗液的颜色和浊度，如果洗出液变得很脏，说明剥离效果明显。如果洗半天干净如初，那可能膜已经是永久性堵塞了，考虑换新吧。
膜分离这技术，确实能解决很多分离难题，节能、占地小、自动化高。但它不是万能钥匙。你得懂原理，更得懂变通。每个现场水质不同，工艺条件不同，操作习惯不同。照搬经验，迟早出事。
最后说一句，别被某些集成商忽悠，什么“零排放”、“全自动无人值守”，都是噱头。膜系统需要精心维护，就像养车一样，你不对它上心，它就在关键时候给你趴窝。
就这样吧，车间那边又叫我了，估计又有一根膜该换了。
