辊筒材质的选择：不是越硬越好，合适才重要

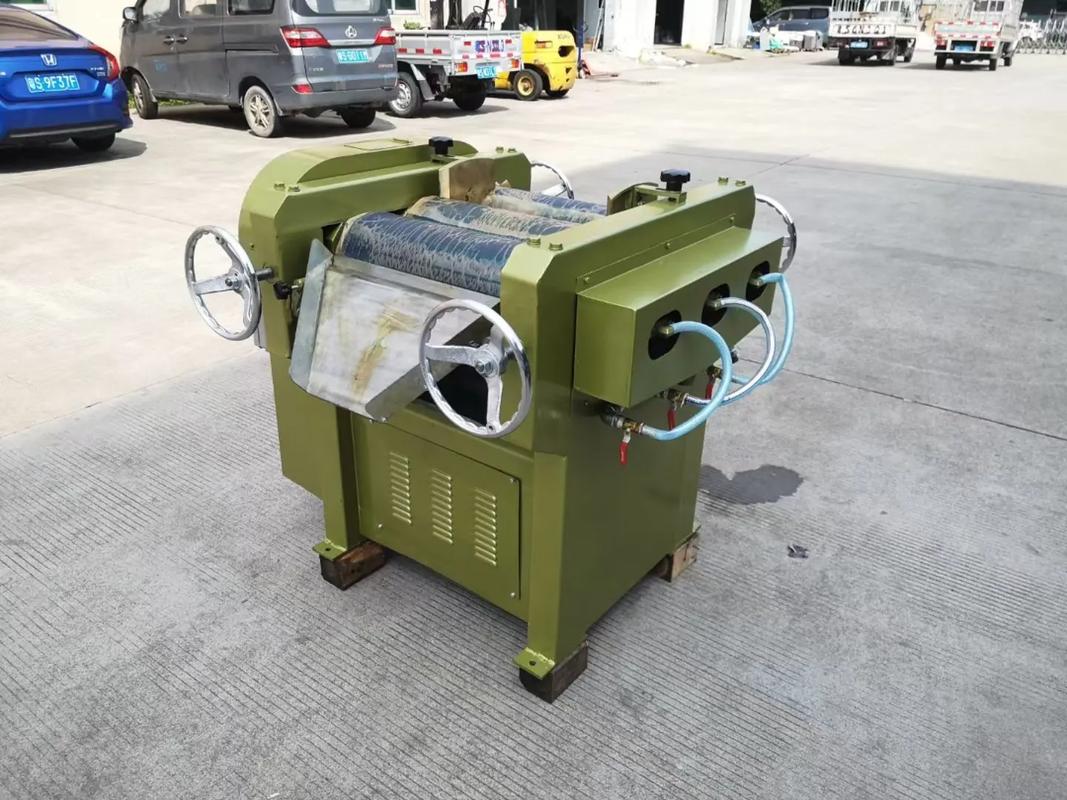

搞了十几年油墨研磨，经手过无数台三辊研磨机，最想吐槽的就是辊筒材质这个坑。很多厂家会吹嘘自己的辊筒硬度有多高，什么HRC65+、再比如氧化锆陶瓷辊——听着很牛吧？但我告诉你，如果你磨的是中低粘度物料，用陶瓷辊纯粹是浪费钱！而且还娇气，稍微一个硬颗粒就可能崩边。反而冷硬合金铸铁辊，虽然硬度也就HRC52-55，但自润性好、抗弯强度高，对于大多数胶印油墨、涂料来说性价比极高。
不过话说回来，如果你要搞纳米级研磨，比如碳纳米管浆料、电子浆料，那就别省钱了。✅必须上陶瓷辊，甚至要选碳化硅陶瓷，因为热膨胀系数小，高速运转时辊隙变化极小，保证了研磨精度。我本人就吃过亏，那——哎，不提了。
间隙调整不是玄学，但很多人连原理都没搞懂
你信不信，90%的操作工调三辊研磨机间隙都是凭感觉——“手感紧一下，再松半圈”，然后看电流表。这也太粗糙了！❗ 正确的做法是先用塞尺粗调，然后结合双通道激光位移传感器进行实时监测。尤其是后端出料辊隙，几十微米的偏差就会导致细度完全失控。

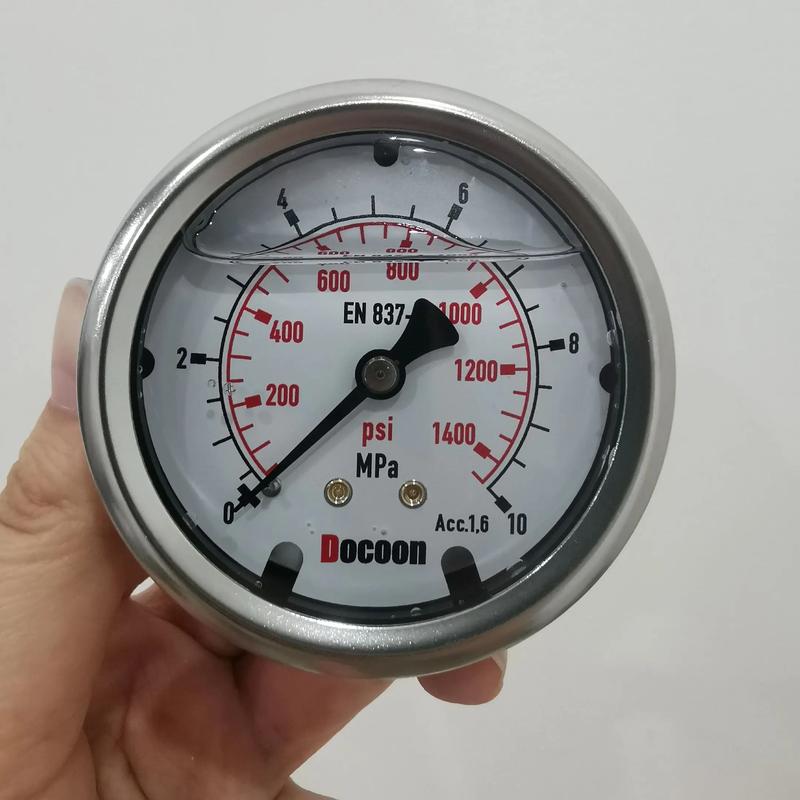

还有一点容易被忽视：液压系统压力与弹簧微调的配合。有些机器后辊采用液压顶紧，中辊和前辊还是手动螺杆。这种情况下，一定要先设定好液压压力（通常2-4MPa），再微调中前辊，否则液压一启动，间隙全乱套。我在车间见过最离谱的操作，是一个新手把液压打到15MPa，直接干碎了合金辊——当时整个车间都安静了。
冷却系统：被忽视的研磨效率杀手
研磨过程产生的热量有多大？想象一下，三个辊以1:3:9的转速比高速摩擦，物料剪切生热，辊体内部如果不通水，几分钟就能飙到80℃以上，低粘度物料直接就“结皮”了。所以内冷式空心辊是标配，但光有还不够。
💡 我强烈推荐使用闭路循环冷却系统加工业冷水机，水温控制在18-25℃，流量不低于20L/min。千万别直接接自来水！水垢堵死流道的事儿我见太多了。而且有些季节供水温不稳定，夏天30多度的水根本没用。更智慧的方案是加装辊面红外测温探头，联动PID调节冷却水电磁阀，实现全自动温控——虽然成本高些，但对温敏物料（比如UV胶印油墨）来说，出料细度一致性至少提升30%。
常见问题QA
问：三辊研磨机出料细度总是不稳定，时粗时细，可能是什么原因？
答：这个问题太常见了。首先检查辊筒是否失圆或局部磨损，用千分表打一下径向跳动，超过0.003mm就得修磨或更换。其次，看刮刀压力是否均匀，如果出料辊上带料不均匀，大概率是刮刀片有缺口或者没压平。再一个隐情：物料粘度变化。有些操作工会不断加稀释剂，导致粘度忽高忽低，辊间剪切力就变了，细度当然跟着漂。我的建议是，先固定加料量，校准辊隙，再做调试。如果还不行，把后辊和中辊的速比微调一下试试，也许有意想不到的效果。
问：辊子表面出现麻点或者划痕，怎么应急处理？
答：先停机，用油石蘸1200目碳化硅研磨膏轻轻打磨，记住，只能轴向打磨！别圆周方向划圈，会破坏辊面同心度。如果是小坑，打磨后用铬钢修补剂填充，固化后再用金相砂纸修平。但这只是临时措施，长期还得送回厂家重新精密磨削。❗ 特别提醒：打磨时一定要拆下刮刀，做好防尘，碳化硅颗粒掉进轴承就完蛋了。
安全防护，别再酿成惨剧
说实话，每次看到某些老旧的三辊研磨机没有防护罩，我心都揪着。三个旋转的辊子像绞肉机一样，操作工竟然还敢戴手套去接料——真的，别拿命去赌。现在新机标配急停拉线和光电保护，但老设备怎么办？自己加装一套红外光幕，成本两三千块，只要有人手越过安全面，立即停机。另外，电气防爆也不能省，研磨溶剂型物料时，务必选择防爆电机和全密闭控制柜，否则一个电火花就可能引发火灾。安全上的每一分投入，都是在买命。
写了这么多，其实最想说的是，三辊研磨机不是买来就能用的铁疙瘩，它是一种需要理解和驯服的精密设备。别听厂家吹得天花乱坠，自己摸透它的脾气，才能让它给你磨出真正好的浆料。
