铰刀这事儿，真不能想当然
干了二十年机械加工，我最怕的不是那些高精尖的设备，反而是……一把小小的铰刀。对，就是它。你可能觉得铰刀不过就是精加工个孔，有啥难的？但是，翻车的案例我见过太多了——孔大了、小了、圆度不行、表面粗糙度超差，甚至铰刀断在里面！说实话，每次新人拿着铰刀来问我，我都得先叹口气。这玩意儿，看着简单，用起来全是细节。
前几天还有个徒弟，把一把高速钢铰刀拿去加工不锈钢，转速开得高高的，结果没铰几个孔，刃口全糊了。他一脸无辜：“师傅，这刀怎么不经用？”我头都大了。兄弟，铰刀不是钻头，更不是铣刀啊！
选铰刀，材质和涂层是关键，但也是坑
先说说材质吧。市面上常见的高速钢铰刀，还有硬质合金的。高速钢的便宜，韧性好点，但耐磨性就那样。硬质合金的，硬是够硬，可脆啊！稍微偏摆大一点，啪，崩刃。所以选哪种？得看你的工况。材质选错，后续全是悲剧。还有涂层，什么TiN、TiAlN、DLC……各种花里胡哨。但涂层不是万能的。记得有一回，我们加工一批铝件，特意买了带涂层的铰刀，以为会更光滑，结果粘屑粘到怀疑人生。后来才搞明白，铝件得用无涂层或者特殊涂层，甚至有时候干脆用研磨过的无涂层铰刀更靠谱。你说气不气人？交了不少学费。
说到铰刀结构，有个事儿不得不提——铰刀的刃数。直槽铰刀一般是偶数刃，螺旋槽的奇偶数都有。但你知道为啥有些铰刀故意做成不等齿距吗？就是为了防震。等齿距的铰刀，容易跟机床产生共振，加工表面就会有规则的振纹。不等齿距能打乱振动频率。这个细节，很多教科书一笔带过，但实际用起来区别可大了。有一次加工薄壁件，等齿距的铰刀根本没法用，换了一把不等齿距的，世界瞬间安静。

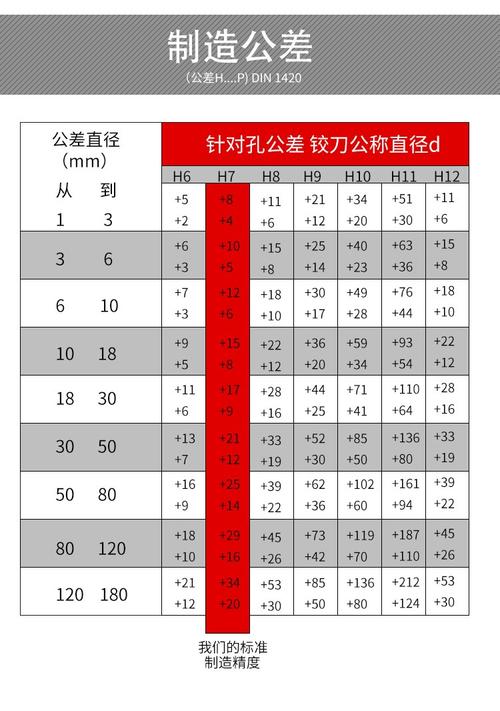

另外，铰削余量太关键了。余量太小，铰刀只是在挤压而不是切削，孔壁会变硬，尺寸不稳定；余量太大，切削力大，精度也保不住。一般推荐：高速钢铰刀，余量0.1-0.2mm直径上；硬质合金的，可以稍微小点，0.05-0.15mm。但这个不是绝对的，得看材料。比如不锈钢，余量稍微大一点点，否则容易加工硬化。这些数据，都得靠自己试，书本给不了。
💡 我的经验：批量加工时，如果对孔精度要求极高，硬质合金铰刀是首选，但机床主轴精度得跟上。如果设备老旧，还是老老实实用高速钢，至少不会动不动就崩。
使用中的那些“玄学”问题
铰孔最怕啥？铰出的孔发黑、有振纹、或者孔径不稳定。很多时候，这些问题根源不在铰刀本身，而在那些你看不见的地方。比如切削液。很多人觉得加点冷却液就行了，但其实铰削时，切削液既要冷却又要润滑，还要冲走切屑。浓度不够？孔光洁度差。方向不对？排屑不畅。还有一个被忽视的点——铰刀装夹的刚性。用钻夹头直接夹铰刀？呵呵，跳动一大，就等着孔出问题吧。最好用液压刀柄或者热胀刀柄，精度才有保证。
问：铰孔时总是出现喇叭口，怎么办？
答：喇叭口多半是因为铰刀与孔不同心。检查一下主轴跳动，或者用浮动铰刀柄试试。另外，铰刀切入引孔时如果歪了，也容易这样。可以在铰刀前端加个导向套，或者改进工件装夹，让孔和铰刀轴线对得更准。还有一种情况，铰削余量太大，刀杆刚性不足，也会产生让刀导致喇叭口。这时候要适当减少余量，或者用更粗壮的铰刀。
问：铰刀寿命特别短，是便宜货的锅吗？
答：不一定。寿命短的原因多了去了。切削参数不合适——转速太快、进给太猛，刀尖一下就烧了。还有工件材质，如果材料硬点分布不均，或者有夹砂、硬化层，铰刀上去就是硬碰硬。再一个就是润滑，切削液给到刀刃上没？有些内冷设计的铰刀，必须配内冷主轴，否则冷却不到位。所以，别一上来就骂刀具不行，先查工况。我就遇到过，换了贵三倍的铰刀，结果还是用不住，最后发现是切削液喷嘴堵了！气炸。
问：铰出来的孔粗糙度不好，有哪些可能？
答：粗糙度不好，首先看铰刀是不是钝了。然后检查切削液，润滑不足就会毛糙。还有可能是切削速度过低，产生了积屑瘤，瘤体把孔壁刮花了。加工钢件时积屑瘤很常见，适当提高切削速度，或者用涂层抑制积屑瘤。再一个，排屑不畅，切屑把孔壁划伤。如果是通孔，尽量让切屑从下方排出。最后，铰刀本身的刃磨质量，后刀面粗糙度差，再怎么调都没用。所以，买铰刀别图便宜，好的刃磨很重要。
铰刀，需要一点“敬畏心”
这些年，自动化设备越来越普及，但铰孔这个工序，很多时候还是得靠经验。特别是微小孔、深孔、交叉孔……那都是挑战。有一次，加工一个发动机缸体上的深孔，Φ8 深度150mm，用枪钻+铰刀，搞了三天才把尺寸稳定下来。最后发现，竟然是车间温度波动了2度，材料热胀冷缩，孔径跑了几个微米。这个行业就是这样，你以为的微不足道，可能就是废品的根源。
❗ 最后提醒一句：铰刀用完一定要妥善保存，别跟钻头、铣刀混在一起磕碰。刃口一个小豁口，加工出来的孔就是惨案。好了，吐槽这么多，希望对你有用。铰刀虽小，学问不小。
