选错拖链，轻则停机，重则整机报废。这不是危言耸听。上周去常州客户现场，一台激光切割机的拖链竟然“脱节”了——里面24芯伺服电缆全部绞断，损失过万。他们采购说：“型号一模一样啊，怎么就不行呢？” 对啊，尺寸一样，但弯曲半径和填充率呢？哎，又是凭经验选的。
其实，工业拖链这玩意儿，在自动化产线上就像血管，保护着神经（电缆、气管）。但选型绝非简单的量内高内宽。❗
选型三要素：别只看尺寸，动态参数才是灵魂
很多人拿到拖链选型手册，第一眼就找内腔尺寸，觉得能塞下线缆就行。说实话，这想法真的危险。拖链的弯曲半径、填充率、加速度，任何一个疏忽都会让整套系统抓狂。
比如弯曲半径。要算电缆的最小弯曲半径，再留出余量。有些工程师图省事，拿光纤的R=15D套用伺服动力线？那离断芯不远了。我有个不成文的算法：线缆外径的10倍，至少，而且得看是拖链专用线。
填充率呢？手册建议≤30%，但如果是三维运动或高速，建议压到15-20%。别贪多，线缆们也需要“呼吸”空间，摩擦生热可不是闹着玩的。💡

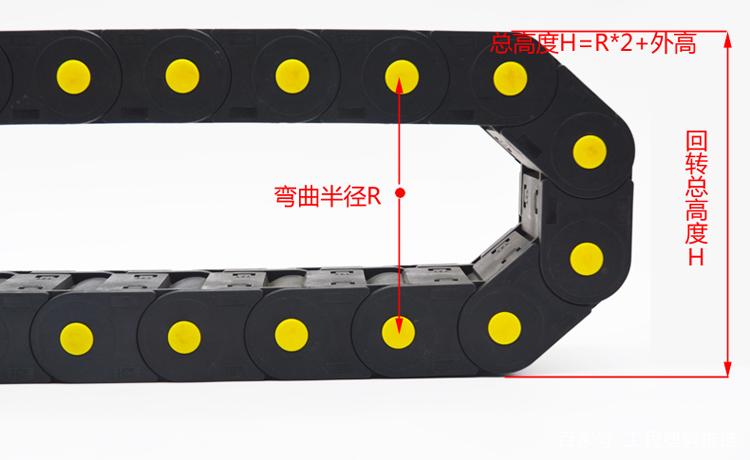

工业拖链弯曲半径测量示意图
还有，加速度和速度。你见过拖链在100米/分钟下“跳舞”吗？那真是灾难。长行程高速度，支架和导向槽必须跟上，否则拖链塌腰，早晚甩断。所以，选型时不要只看静态数据。动态仿真，有条件一定要做。
那些年我们踩过的坑：材料玄学与安装魔鬼细节
2008年刚入行那会儿，在机床展上看到某品牌拖链“咔嚓”一声断裂，地上散落着尼龙碎片。以为是暴力操作，后来才知道，那是材料疲劳加上低温冲击。选择拖链材料，往往被忽视。✅
通用拖链用增强尼龙，比如PA6+GF。但在冷冻仓库或户外，你得考虑耐低温款，或者某些特殊聚丙烯？不过话说回来，有些便宜货用回收料，脆得一掰就断。所以，大品牌的材质证书可不是废纸。
还有个魔鬼细节：安装。链节拆装方向有箭头标记，但总有人反着装，导致运行卡死。再有就是锁紧扭矩，很多人拧得过紧，应力集中处开裂——尤其是塑料链接头。哎，说起来都是泪。
机床拖链断裂损坏实拍图
另外，线缆分隔片忘了放？那所有电缆扭在一起摩擦，故障只是时间问题。我得强调，拖链内部应该整洁有序，用分隔片、扎带固定（但不要太紧）。这好比把线缆当作艺术品来布置，而不是塞进麻袋。
维护中的冷知识：听声音就能预判故障？
老手一般不用停机检查。走到产线旁，听拖链运行的“唰唰”声，均匀顺滑就是正常。如果出现“嘎嘎”或尖锐摩擦，多半是导向槽偏移或链节磨损。这时候，别急着加润滑油——有些塑料拖链是自润滑的，乱加油反而吸附灰尘，形成研磨膏。❌
定期检查什么？看链节磨损标记、下陷量（悬空段是否塌腰）、电缆外皮。其实，停机检修时，手探进去摸一下线缆表面，有没有铜绿或粉末……那就是磨损警告。
有个案例：某汽车厂焊装线，机器人七轴拖链总坏。最后发现是焊接飞溅烫伤了拖链外壁，导致链节强度下降。后来加装隔热罩，问题解决。所以，环境适应性比想象中重要。
问：听说拖链有开放和封闭的，怎么选？
答：开放拖链散热好、易维护，适合一般洁净环境。封闭拖链防尘、防切屑，用在机床或铸造车间。不过防护等级IP54以上的封闭拖链，别忘了考虑散热，尤其是大电流动力线。要预留空间，不然内部积热，线缆绝缘老化快得吓人。具体还是看工况——有过喷溅就选封闭，但注意拆装便利性，有些封闭结构号称快开，用久了卡扣松动，又是麻烦。
问：长行程拖链，总感觉塌腰，难道要全程加支撑？
答：那当然不是。长行程可以加导向槽或拖链支撑辊，甚至用浮式拖链系统。但超过10米，就必须计算悬垂度。有些设计会加反向弯曲的辅助拖链，俗称“对拖”，效果好但成本翻倍。现在流行的是用高强度材料减轻自重，或者加尼龙滑块。反正，别指望一根长拖链凭空悬着跑，那不符合物理。

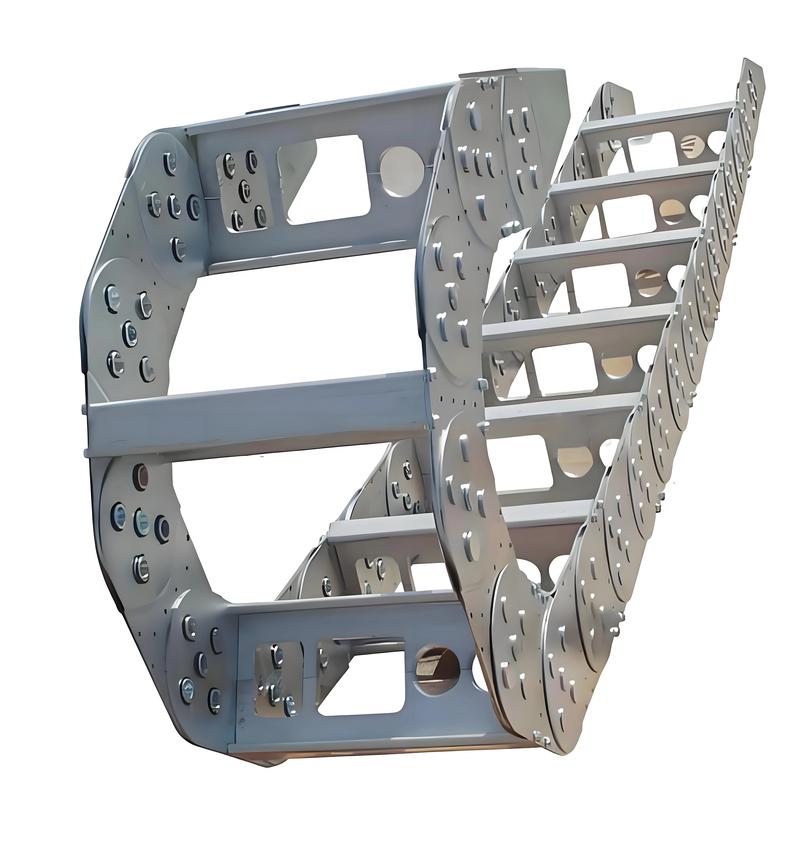

总结：选型即预防，别把拖链当配角
总结：选型即预防，别把拖链当配角
写到这里，其实最想说的是：很多设备故障，根源都在不起眼的拖链上。一个几米长的塑料链子，断了就让整条线瘫痪，所以，前期多花心思，后期少流眼泪。这行技术迭代也快，比如智能拖链带传感器监测磨损、振动，甚至预测寿命，已经不是什么新鲜事了。💡
最后，买拖链，别只看价格。贵的不一定好，但太便宜的绝对坑。找个靠谱供应商，能提供选型软件和测试报告的那种。好吧，就这些，希望下次你选拖链时，能想起这篇唠嗑。
