工业连接器选型：别等故障了才想起这几点-中远盛泰工业

每次看到设计图纸上只写了“连接器”三个字，我都想冲进会议室——这玩意儿差之毫厘，谬以千里，你信不信？😅 工业连接器这行，我混了十几年，踩过的坑比吃过的盐还多。今天不聊虚的，就掏心窝子说几点选型时必须死磕的细节。

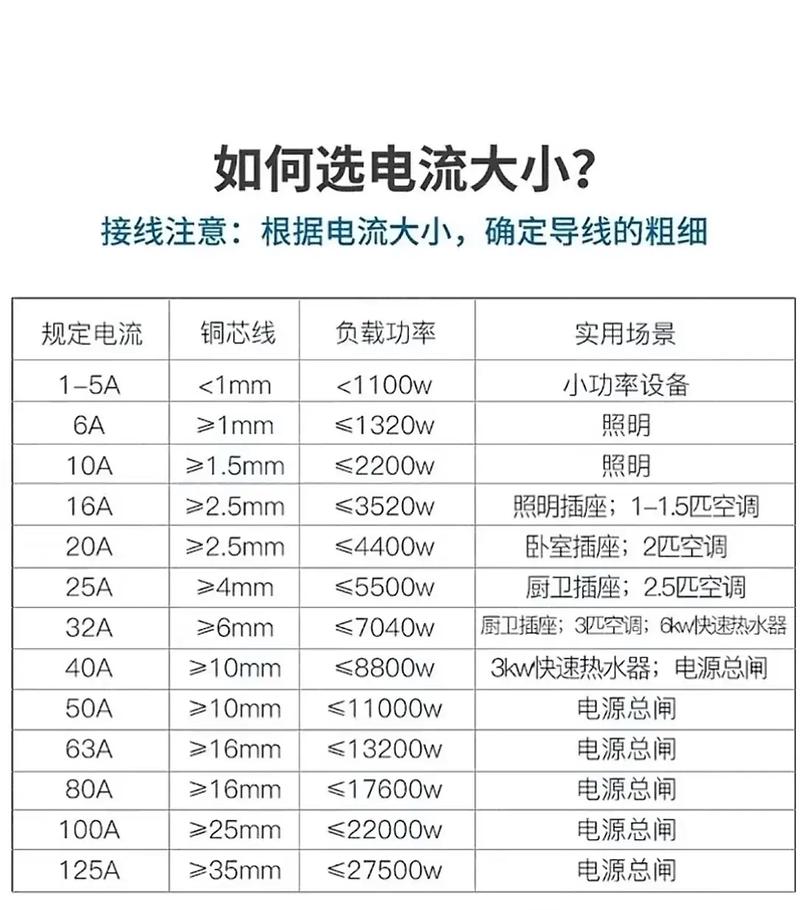

电气参数：不是电流电压那么简单

很多人上来就问“额定电流多少”，这没错，但远远不够。我亲眼见过一个项目，额定电流选对了，结果信号衰减严重，排查了半个月才发现——高频下介质损耗的影响被完全忽略了！💡 你需要关注的是：降额设计。比如在高温环境下（超过80℃），普通的镀金端子允许电流就得打七折，厂家数据手册里往往用小字标注，不仔细看就GG。还有浪涌电流，电机启动瞬间那一下，如果不留足余量，端子弹片早就悄悄氧化了。说实话，接触电阻这事，大于2毫欧我就紧张。不是参数苛刻，是现场灰尘和振动一叠加，后果不堪设想。问：信号连接器和电源连接器能混用吗？都是四芯的。答：千万别！这不是芯数相同就完事的。电源连接器的绝缘材料需要满足漏电起痕指数（CTI）要求，信号连接器往往追求低接触电阻和高频阻抗匹配。我见过有人用信号连接器接24V电源，结果插拔几十次后塑料外壳碳化短路了……整个板子都烧了。💀

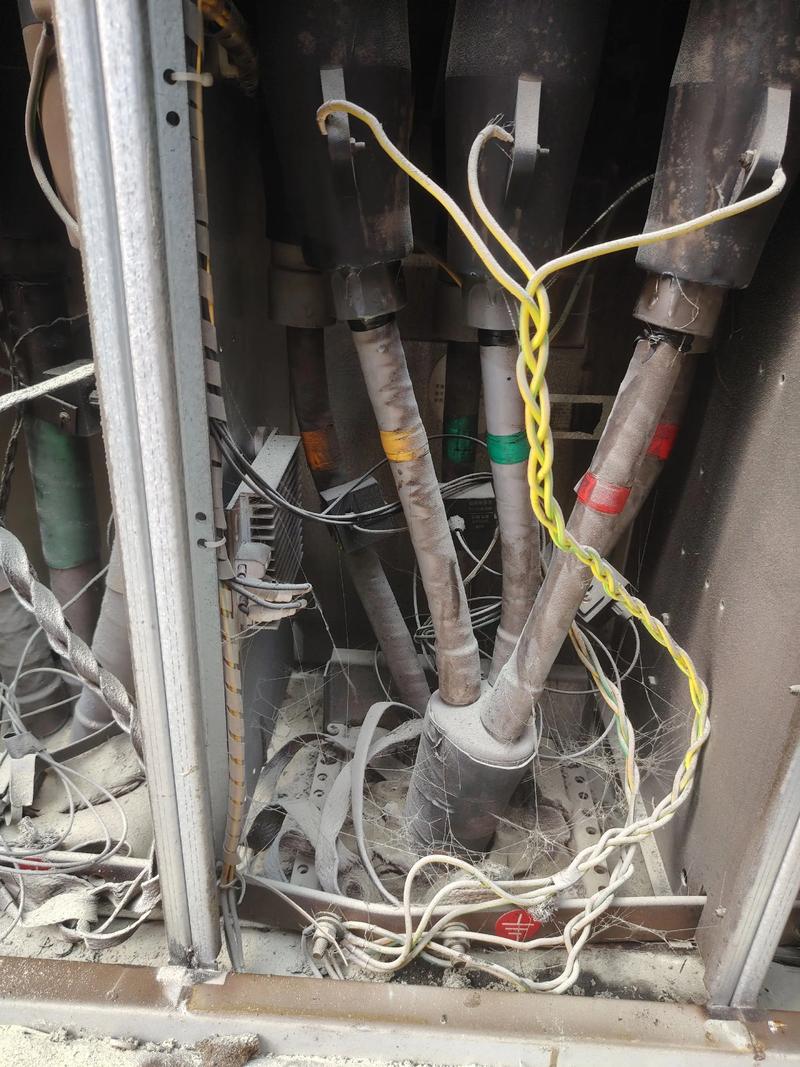

环境适应性：血泪换来的常识

环境这块，IP68听着很美，但多少人知道动态水压和静态水压的区别？我们一台设备在水下2米泡了一周没事，结果高压水枪清洗时，啪啪进水。为啥？IP68测试往往是在静态下，而水枪冲刷是动态带压喷射，密封圈瞬间形变超标。还有盐雾测试。别只看过了48小时盐雾，看看你自己的工况到底是哪种盐？海边盐雾偏氯化钠，但有些化工厂是硫酸雾，那腐蚀机理完全不同。我的经验是，不锈钢外壳虽好，但在含氯环境下必须用316L材质，304用不了半年就麻子了。问：室外用的连接器，防护等级IP65和IP67到底怎么选？答：简单粗暴地讲：如果只是户外防雨雪，IP65足矣，关键要透气阀设计！不然昼夜温差一上来，内部结露比淋雨还可怕。IP67适合可能短时浸泡的场景，但注意插合状态和未插合状态都需保护，别插头部分IP67，插座裸露着被水灌了。🌧️

机械寿命：插拔次数只是起点

你盯着“插拔次数500次”就觉得够用？天真了。实验室的插拔是在清洁干燥、轴向对准、匀速进行的。你现场呢？歪着插、带着油泥插、没对准就硬怼的事还少吗？我看重的是导向结构的冗余设计。有的连接器外壳有粗导引槽，即便对不准也能自动校正；有的就靠几只细针，一歪就完蛋。还有锁紧机构，带振动的场合，千万别靠螺纹固定——热胀冷缩就能让它松动。要用快锁卡扣，或者螺纹加强制防松胶，这点钱不能省。

其实，连接器的故障70%以上是由于连接不可靠导致的，而这里面又有一半是因为……算了，说多都是泪。

材质与镀层：看不见的寿命杀手

提到材质，绝不仅仅是外壳是塑料还是金属。端子的基材通常是铜合金，但磷青铜和黄铜的差别大了去了。黄铜在弹性方面差，多插拔几次就永久变形，接触压力下降，发热——然后恶性循环。我偏爱磷青铜，虽然贵点，但省心。镀层更是门道。镀金就完事？厚度呢？0.1μm的闪金在插拔50次后基本磨光，露出的镍层氧化迅速，电阻飙升。工业环境强烈建议0.8μm以上，甚至先镀镍再镀金，双层保险。钯镍合金在某些应用里其实比金还好，耐磨损，但导电性稍逊，得权衡。问：连接器镀金层发黑是怎么回事？是不是质量问题？答：先别急着骂供应商。发黑分几种：如果是均匀发黑，很可能是硫化了，环境中有含硫气体，甚至包装纸箱都可能释放硫化氢。如果是磨损后局部发黑，那就是底镍氧化了。选型时要向厂家索要孔隙率测试报告，镀层微孔越少，抗腐蚀能力越强。✅ 好了，先聊这些。下次再被人问“连接器随便选就行”的时候，可以把这篇文章甩给他。😏

工业连接器选型：别等故障了才想起这几点

电气参数：不是电流电压那么简单

环境适应性：血泪换来的常识

机械寿命：插拔次数只是起点

材质与镀层：看不见的寿命杀手

文章目录

最新文章

热门标签
