干了快20年现场振动诊断，我敢说动平衡这活儿——入门容易，精通极难。表面上无非是加块铁、减块铁，可真到转子飞起来的时候，你能一次加准？能判断该不该做双面？能分得清是平衡问题还是共振？呵呵，水太深了。

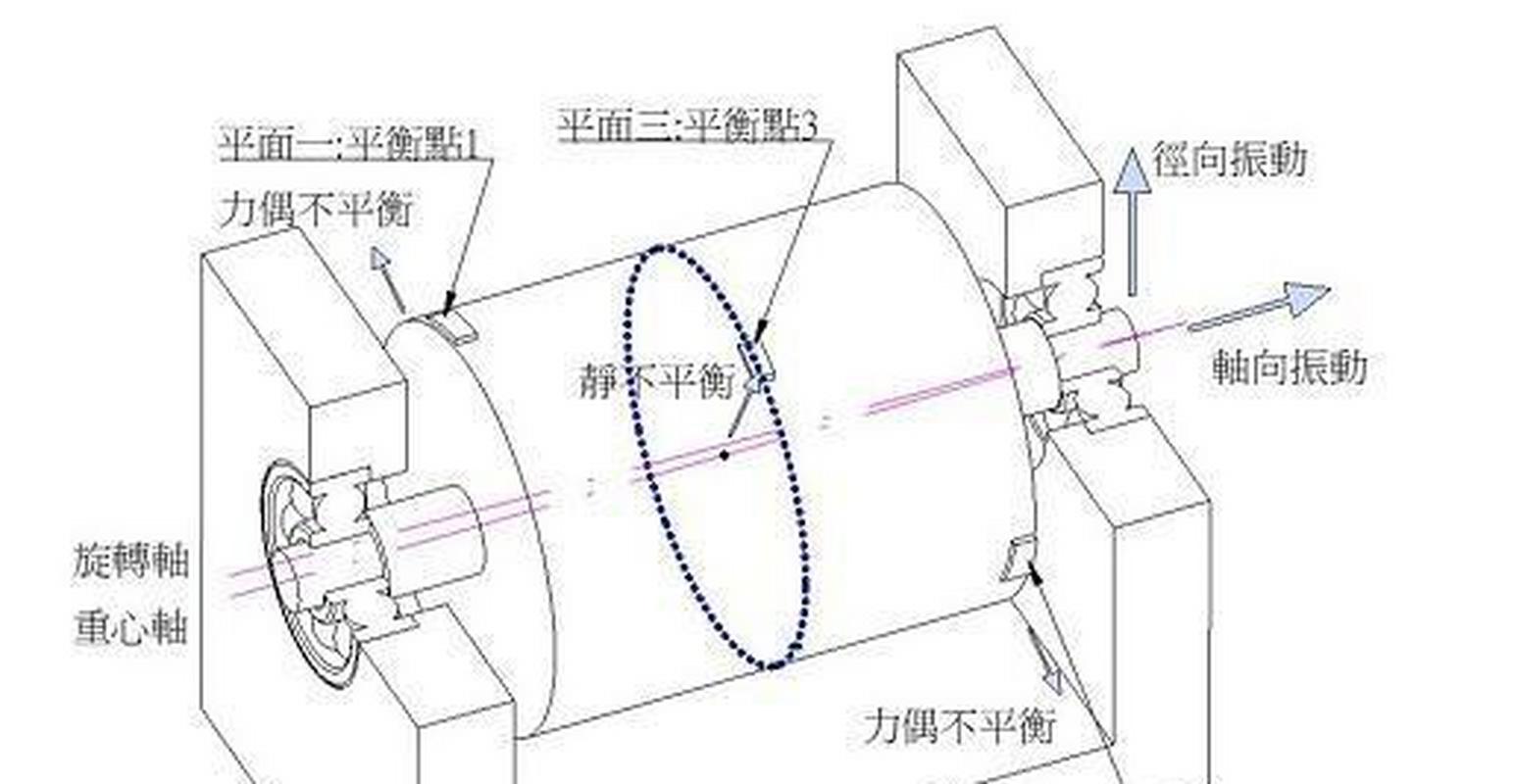

一开始我也傻傻分不清静平衡和动平衡，总觉得把转子搁在导轨上不滚就行了。结果呢？一台3000rpm的引风机，我给它做了静平衡，装上后振动还是11mm/s，轴承座差点蹦起来。后来才明白，力偶不平衡在低速下根本显不出来。这就像你挑担子，左右肩膀承重一样，但重心前后偏了，走起来照样晃悠。
💡 动平衡到底在“平衡”什么？
简单粗暴地说：不平衡就是转子质量中心线与旋转中心线不重合。但别以为只有制造误差才会造成不平衡，运行中的热弯曲、介质沉积、磨损，甚至叶轮锁紧螺母松动，都能让原本合格的转子突然“任性”起来。我遇到过一台离心压缩机，检修后振动完美，开机三个月振动缓慢爬升，最后拆开一看，叶轮流道里结了一层3mm厚的催化剂粉尘——配重块没动，但质量分布变了！这不就是动态的不平衡么？
所以，做动平衡前，一定先排除其他故障。否则你辛辛苦苦加了一夜的配重，可能被一颗松动的螺栓毁了。❗教训惨痛。
⚙️ 现场动平衡 vs. 动平衡机，你选哪个？

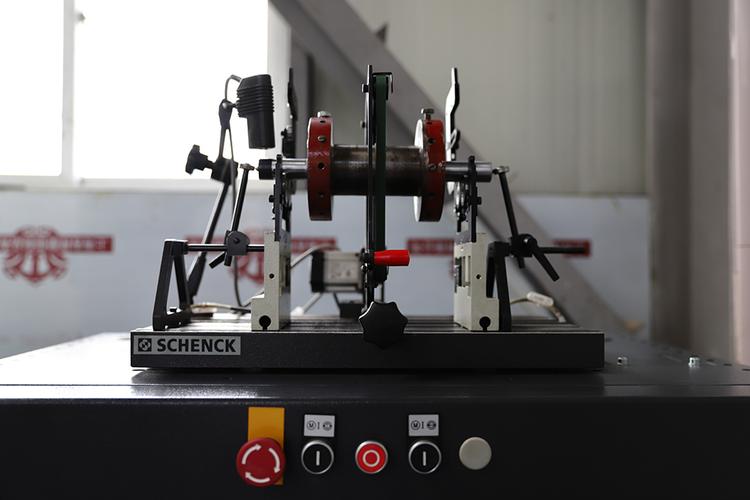

好多同行争论不休。说实话，动平衡机精度高、效率高，适合新转子出厂或车间维修。但它有个致命伤：离线。你永远没法完全模拟现场的温度、介质、轴承刚度。而我们做现场动平衡，让转子在真实工况下旋转，采集振动数据，直接在联轴器或叶轮上加配重——这才是最“真”的。不过话说回来，现场操作风险大，尤其高压电机的接线、安全罩拆装，胆大心细是必备素质。
我常用影响系数法，这招堪称现场动平衡的灵魂。原理嘛，就是给转子一个已知的“试重”，看振动响应如何变化，反推出不平衡量的位置和大小。但试重加多少？太大，可能直接干坏设备；太小，响应不明显，测出来的角度偏差十万八千里。我的经验公式：试重产生的离心力≈转子重量的5%～10%，然后根据转速平方换算质量。当然，这只是起步价，具体还要看轴承的阻尼特性。
问：影响系数法为什么有时算出来配重角度奇怪？
答：因为你忽略了机械滞后角！传感器测到的振动相位，并不等于不平衡力的相位，中间还隔着转子-轴承系统的传递路径。尤其是过临界转速时，滞后角接近90°，你必须在软件里修正，否则越调越乱。很多新手栽在这里，然后说影响系数法不准——其实是没搞懂相位补偿。
📊 单面平衡还是双面平衡？
判断标准不是转速，而是转子的宽径比和不平衡的轴向分布。教科书说宽径比小于0.5可以用单面，但实际中，我见过宽度仅200mm的多级离心泵转子，由于叶轮对称布置，力偶不平衡极小，单面搞定；也见过窄宽的悬臂风机，因为力偶分量大，必须做双面。所以别尽信书，拿仪器测一下两端振动的相位差，如果接近180°，力偶分量主导，老老实实做双平衡面吧。
问：现场动平衡怎么选校正平面？
答：第一优先自然是叶轮或转子的重心平面。可惜现场往往没位置加配重，只能退而求其次，在联轴器或轴肩焊接平衡块。这时必须接受一个事实：因校正平面偏离了重心，你加的配重会额外产生一个力矩，需要更大配重或更多次迭代。有时我会用两个平面同时调整，但计算复杂度翻倍——还好现在的仪器可以自动求解。
说到仪器，我忍不住吐槽！有些国产动平衡仪，界面花哨，但算法稳定性差，信噪比一低就发散。推荐用进口的，比如B&K、Schenck，数据稳如老狗。不过价格……唉。预算不够的话，用振动变送器接数据采集卡自己编程也行，前提是你对互相关滤波和FFT够熟。
还有一个容易被忽视的细节：键相传感器。它是相位的基准，如果反光条贴歪或者传感器支架振动，整个测量全错。我有次在煤粉风机上做平衡，折腾半天相位乱跳，最后发现是光电传感器被煤粉糊住了！擦了擦，一切正常。那种懊恼和惊喜交织的感觉，你们懂吧？
🔧 从“做了平衡”到“做一次成功”
想提高动平衡的一次成功率，我总结了几条血泪经验：
- 原始振动数据必须稳定：变工况下的振动不做数，等工况稳定再测，否则计算出的不平衡量是假的。
- 试重拆除后要复测：确认系统回复到原始振动状态，否则可能有松动或滞环。
- 留配重图：每次画好二维坐标，记录零点位和配重相位角，方便下次调整。
- 宁可欠重，不可过重：万一算错了，欠一点还能再补，过重可能引起新的不平衡或应力。
写这些，不是想显摆什么，而是真的心疼那些还在走弯路的兄弟。动平衡这技术，理论不深，但把理论变成一次成功的实践，隔着无数次失败和反思。希望我的这些大白话，能让你少拆几个轴承座，少接几趟业主的投诉电话。毕竟，我们的共同目标，就是让转子安静地转起来。
