超纯水：工业血脉的纯净极限在哪里？-中远盛泰工业

第一次在半导体厂见到超纯水系统，说实话，我盯着那排密密麻麻的管道愣了好几秒——这玩意儿处理的是水？普通自来水流进去，出来的时候电阻率飙到18.2MΩ·cm，几乎不导电。我当时就想，这哪还是水，简直是液态的“无”。但别以为它只是纯。工业上对超纯水的要求，变态到什么程度？每毫升里大于0.05微米的颗粒不能超过1个，总有机碳（TOC）得压到1ppb以下，细菌总数一个都不能有。换个说法：一个标准游泳池的超纯水里，杂质总量可能还抵不上一粒盐。所以千万别拿它跟娃哈哈比，那是侮辱。

先较个真：超纯水到底纯到什么地步？

水质检测有张王牌——电阻率。理论上，绝对纯净的水在25℃时电阻率是18.24MΩ·cm。目前工业大规模生产的超纯水，普遍能做到18.2MΩ·cm，也就是杂质离子近乎绝迹。但数值只是表象。真正要命的是那些看不见的玩意儿：溶解氧会让晶圆表面再氧化，TOC会在蚀刻工艺里留下该死的残留，硅微粉更是直接划伤光罩。

问：既然这么纯，那超纯水能直接喝吗？答：千万别！这东西不但不解渴，反而会从你的细胞里“抢”离子。因为它自身几乎没有矿物质，渗透压极低，喝下去会疯狂溶解你口腔和食道黏膜里的电解质，轻则胀痛，重则电解质紊乱。而且超纯水在管道里循环太久，一旦暴露空气就疯狂吸收二氧化碳，pH值直接掉到5.6以下，变成弱酸性。这哪是喝水，简直是喝脱脂剂。所以实验室里偶尔有人偷喝，我都会说——你不如去舔纯水机的出水口，效果差不多。

制备链：一场层层递进的“虐待”

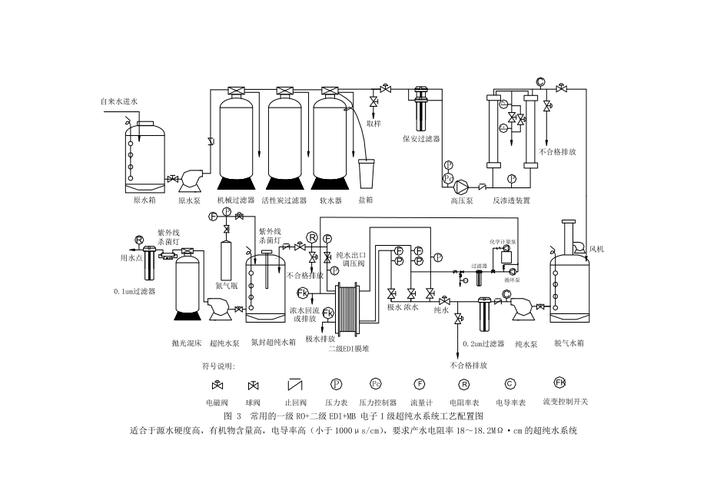

超纯水不是煮出来的，是“磨”出来的。原水先过多介质过滤和活性炭，干掉悬浮物和余氯——氯会毒害后面的反渗透膜。接着是两级反渗透（RO），这一步能扒掉95%以上的溶解盐和有机物，但TOC还在几十ppb晃荡。然后进入EDI（连续电去离子），靠电场把残余离子拽走，电阻率提到15MΩ·cm以上。这才只是开始。真正难的是终端精处理。混床抛光树脂把最后那点钠、硅、硼离子啃干净；脱气膜把溶解氧赶尽杀绝；TOC-UV灯分解有机碳；最后用0.1微米甚至更细的滤器兜底。这一切都必须在PVDF或PFA管道里循环，304不锈钢？想都别想——金属离子析出会毁掉整批晶圆。说到这里我真想吐槽：超纯水工艺链就像养了一群挥金如土的洁癖，任何一个环节掉链子，水质就崩给你看。问：超纯水必须一边用一边制备吗？存起来行不行？答：能存，但得把它当祖宗供着。储罐必须是氮气密封，隔绝空气；循环泵24小时转，不让死水区滋生细菌；管道内壁要电解抛光到Ra<0.2μm；取样阀都得用PVDF材质。任何一段死角，水质天亮前就能降解到你哭。有些厂甚至把储罐做成立式球形，底部锥形，为了排净残液——听见没，连罐子形状都得算计。

半导体离了它，就是个哑炮

随便走进一座12英寸晶圆厂，厂务纯水站比主设备还壮观。晶圆从光刻、蚀刻到CMP，每一步冲洗用的都是超纯水。道理很简单：一个0.1微米的颗粒落在栅极上，相当于一辆卡车撞进你的CPU。28纳米以下的制程，水里哪怕混进1ppb的铜离子，都可能让整块晶圆报废。所以现在最尖端的工厂甚至在厂区铺设双层纯水环网，处理完的超纯水经二次抛光才许用。

而且别忘了，超纯水不只服务半导体——医药注射水、电厂高压锅炉、甚至精密电镀，都得靠它。只不过半导体格外矫情，不仅要求水纯，还要求水“静”：不能有气泡、不能有静电、温度波动必须小于±0.5℃。每次看到那些庞大的管路里，超纯水无声地奔流，我都会想——这世界上最贵的液体，可能不是药液也不是石油，是这一滴滴比真空还空的水。

经验谈：选型别只盯着出水指标

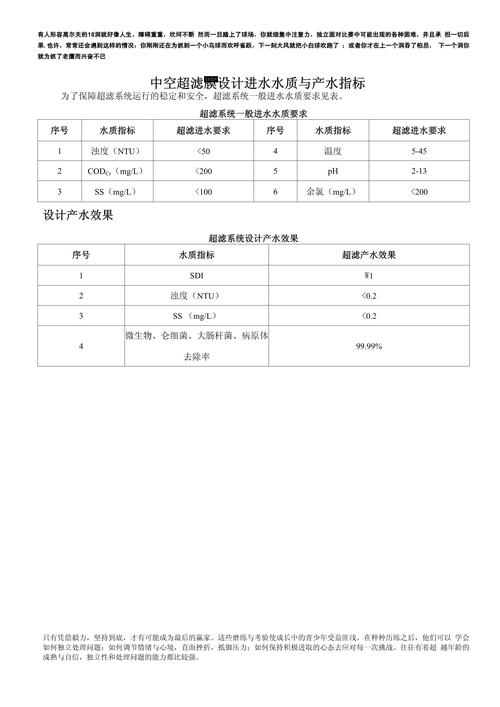

我见过太多项目，招投标时只看产水电导率，结果调试时傻眼。真正决定成败的是系统恢复能力——比如反渗透膜万一突然结垢，产水量跌了怎么办？抛光树脂提前失效了，在线检测能及时报警吗？还有，TOC脱除器如果灯管老化，出口TOC会悄悄爬升，而通用电导率表根本看不出来。所以懂行的人会盯三个东西：预处理余氯控制、脱气膜效率曲线、以及UV灯的辐照能量衰减曲线。缺一不可。最后再说句掏心窝的话：超纯水这行，经验比理论贵。一个在纯水站待过三年的老师傅，光听泵的异响就能判断树脂是不是破碎了。这手艺，说明书上不会写。

超纯水：工业血脉的纯净极限在哪里？

先较个真：超纯水到底纯到什么地步？

制备链：一场层层递进的“虐待”

半导体离了它，就是个哑炮

经验谈：选型别只盯着出水指标

文章目录

最新文章

热门标签
