氢气凭什么在热处理界这么横？
先聊聊物理特性。💡氢气导热系数大约是氮气的7倍，这让它在冷却环节简直像开了挂。想象一下：同样厚度的铜带，用氢气做保护气体，冷却段能缩短三分之一，生产效率直接拉高。还不止这些——氢气的还原性极强，能把工件表面的轻微氧化膜还原掉，出来那叫一个光亮。汽车行业那些要求镜面效果的零部件，很多离不开氢气退火。
另外，氢气还有个好处：脱碳倾向比氮气低得多。不少合金钢热处理最怕表面脱碳，硬度上不去。用氢气，这麻烦就小很多。不过，话说回来，这些优点都是有代价的。❗
一入氢气深似海：那些年踩过的坑
最大的坑，安全。氢气爆炸极限4%到75%，这个范围宽得让人头皮发麻。厂房里哪怕有个小缝隙泄漏，遇上电火花或者明火……不敢想。我们常去调试的设备，光是防爆要求就列了一长串：防爆电机、阻火器、氢浓度探头、紧急切断阀、氮气吹扫联锁，缺一不可。有个老板为了省钱没装火焰探测器，结果炉子回火，差点把车间掀了。现在想起来还后怕。
然后是成本。纯氢不便宜，外购40升瓶装高纯氢，价格比液氨分解气贵好几倍。自己搞氢气发生器？一套水电解制氢系统加上纯化，前期投个几十万正常。中小厂真得掂量掂量：▶️ 你每个月的用氢量能撑得起这折旧吗？
纯度也是个技术活。氧含量要控制在0.5%以下，露点通常要-60℃甚至更低。哪怕微量的水汽和氧，产品出来就有雾斑，光亮退火变成氧化退火。所以气体净化系统——分子筛干燥器、钯触媒除氧——反而是隐藏的大头支出。
现实难题：你问我答
问：氢气气氛炉的氧含量要控制在多少才算安全？
答：通常要求炉内氧含量低于1%，最好是0.5%以下。进入炉子前必须有氮气吹扫，将空气置换干净。我们一般用在线氧分析仪实时监测，联锁程序是，一旦氧含量超标，立刻切断氢气供应并充氮气。马虎不得——真有厂子因为操作工跳过吹扫步骤，差点爆炸。💡安全规程就是血泪换来的。
问：有没有可能用氨分解气替代纯氢？
答：完全可以！氨分解气是75%氢+25%氮，成本低，安全性也好一些。不过，氨分解气中残留的微量水汽和残氨需要净化，否则对某些合金钢会有氮化风险。对于一般产品，氨分解是个很好的折中方案。但如果你的产品对表面质量要求特别高，比如光亮退火铜材，还得上纯氢，用分子筛干燥氢气到露点-60℃以下。
未来会怎样？氢冶金与工业炉的融合

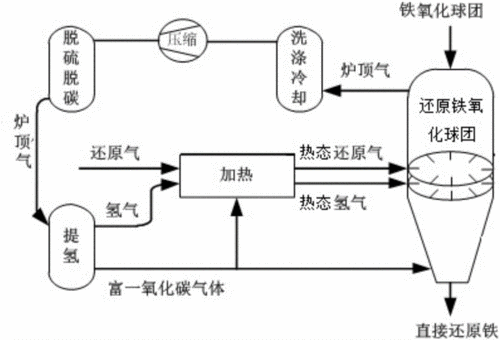

现在圈内吵得很热的“氢冶金”，就是用氢气代替焦炭去还原铁矿石，直接产出海绵铁。欧盟那边已经有示范项目，高炉喷氢技术也在试。说白了，这背后是碳关税的压力。我国也在搞，但大规模工业应用还有段距离——氢气来源（绿氢）、储运、设备耐氢脆，都是坎。
落到我们热处理这个小领域，全氢气氛炉肯定是方向，但短期内不会普及。核心问题还是：绿氢太贵，灰氢不环保。中小企业等不起，不如先把氮氢混合气氛用好，把安全做扎实。我见过不少老板，看政策热就盲目上项目，最后设备晒太阳。
所以，氢气这事儿，你还得掂量掂量自己的生产工艺和钱包，别被“新能源”三个字冲昏头脑。实用主义不丢人，活着才能谈未来。😏
