一提起射线检测，外行总爱问：是不是跟医院拍片子差不多？说实话，原理上确实相通——都是靠射线穿透物质，成像看内部。但工业上那套玩法，比医院复杂十倍不止。你试试给三米厚的钢结构拍片？或者焊口里有个针尖大的气孔，漏过去就是事故。压力山大。

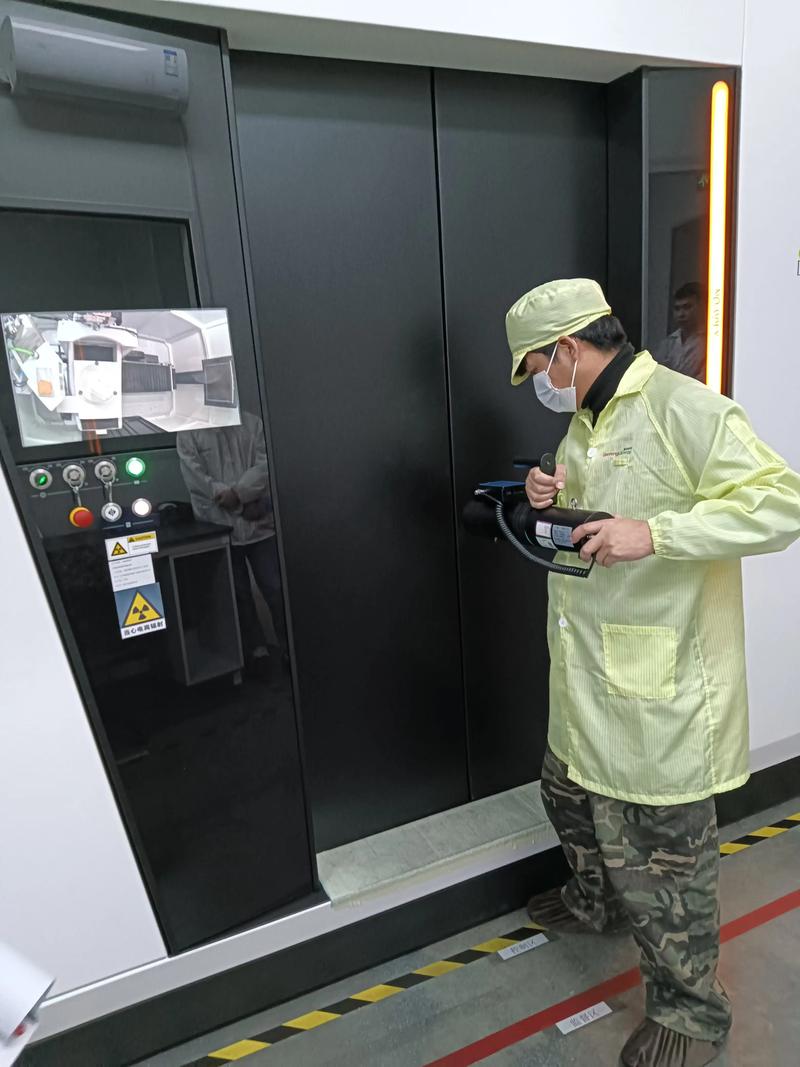

干了十几年，我觉得这行最魔幻的地方在于——永远在跟“看不见”较劲。你以为调好参数就万事大吉？底片上一条浅淡的细纹，是裂纹还是伪缺陷？评片时能瞪得眼珠子掉出来。更崩溃的是现场条件，高空、狭窄空间、辐射防护…有一回在反应器里拍片，温度四十几度，铅衣一穿，汗淌得像洗澡，还得保持稳定曝光，那滋味，谁干谁知道！
传统胶片还是数字射线？这不是个技术问题，是预算问题
早些年全是胶片。暗室、洗片、晾片，一股子定影液酸味儿——现在闻不着了，还挺怀念。胶片细腻、宽容度好，关键缺陷跑不了。可它慢啊！ 工期压得死紧，业主天天催结果，你这边还在用风扇吹干底片，那边项目经理电话打爆。后来数字射线（DR）来了，平板探测器一放，曝光，电脑上秒出图像。爽！但爽不过三秒，发现DR对厚壁工件、高密度材料，信噪比还是拼不过胶片。而且平板贵得很，磕碰一下几十万没了，那种心惊肉跳…
现在又流行CR——扫描成像板，不用暗室，也算折中方案。不过话说回来，选什么方法，往往不是技术说了算，是合同里的“检测比例”和“合格级别”在定。要求B级像质，又给CR的预算，那就只能扯皮呗。对吧？
倒是CT技术，工业CT，近年冒得快。铸件内部疏松、夹杂，切片一扫，三维重建，直观到哭。可惜设备贵、检测速度慢，除非航空航天那种不计成本的，一般工厂还是觉得“杀鸡用牛刀”。可要我看，未来肯定是CT的天下——缺陷跑不掉，数据能存着慢慢分析。
评片那点事：经验比标准更重要？

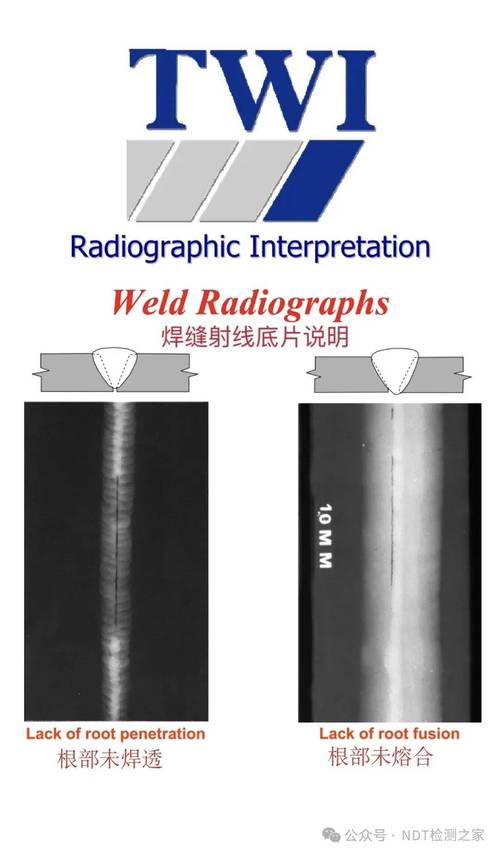

标准当然重要。ASTM、ISO、GB/T，一条条背得出来。但现场片子千变万化，透照角度差一点，缺陷形状就变样。有些新手对照图谱找气孔、夹渣，死板得很。我跟徒弟说：你得理解焊接过程，知道缺陷怎么生成的。比如未熔合，常出现在坡口边缘，底片上是一条黑线，端头圆钝。如果焊工手速快、电压偏高，就容易出。——这些经验，书本上可没有。
最可恨的是“伪缺陷”。工件表面的油漆滴、氧化皮，在底片上搞得像裂纹，害人一惊一乍。有次大半夜评片，一张片子来回看七八遍，怀疑是横向裂纹，差点判废，幸亏车间兄弟心细，打磨掉表层，原来是一道压痕！妈的，浪费两小时，还差点冤枉好人。所以说，评片时心要细，更要懂得结合现场情况，不能只闷头看底片。
QA：你们最常问的几个问题
答：正规操作下，对人的危害可控。工业射线剂量比医用大得多，所以我们强调距离、屏蔽、时间三要素。作业区划出控制区和监督区，用铅屏风、铅房隔离。个人剂量计必须佩戴，定期送检。违规操作另说——比如有人图省事，不拉警戒绳，那就只能自求多福。总之，制度执行到位，安全无虞；麻痹大意，等于玩火。
问：超声波和射线检测哪个更好？答：这问题的坑我能写篇论文！简单说：射线擅长检测体积型缺陷，如气孔、夹渣，对面积型缺陷（裂纹、未熔合）有方向性限制；超声波正好反过来，对裂纹敏感，但气孔之类可能漏掉。两者互补，重要焊缝往往要求双百检测——UT+RT。别问哪个更好，看缺陷类型和验收标准！ 非要比的话，射线直观、可记录；超声波便宜、无辐射。自己掂量。
问：数字射线能完全替代胶片吗？答：目前还不行，特别是厚壁、严苛标准下。但替代率越来越高。像长输管道，已经大量用DR，野外作业实时评片，效率翻了几倍。不过说到底，关键还是系统的分辨率和对比度灵敏度，满足标准就行。如果标准不认可，你拍出花来也没用。
未来：智能化能让我们失业吗？
现在AI评片软件满天飞，宣传词吹上天。我试用过几款，对典型缺陷识别不错，但遇到复杂伪缺陷或罕见缺陷，照样痴呆。不过不得不承认，它确实能帮我们初筛，降低劳动强度。真要替代评片员？也许某天，但不是现在。因为判定的责任还是人背，AI说不好，你敢签字吗？
另外，射线源也在发展。便携式直线加速器、微焦点X射线，让检测更精细。以前拍个电子束焊缝愁得要死，焦点要3微米以下，现在设备能做到了。兴奋是真的，但新东西总伴随新问题——比如防护更难搞，培训成本更高。哎，这行就是学无止境，累归累，看到一张张完美的底片，还是挺有成就感的。
最后啰嗦一句：射线检测绝不是按快门那么简单。它集物理、材料、工艺于一身，需要敬畏心。希望年轻人能耐住性子，别光盯着显示器，多去现场摸爬滚打——真正的高手，一眼看出片子背后的故事。
