干机械这行十五年，跟皮带打交道太多了。突然有天手机响了，车间那边吼：生产线停了！皮带断了！那种崩溃——
你懂的。别跟我说换条新的就行。停产一小时多少钱？再说，为什么断？往往不是皮带质量问题。用错了。或者装错了。我见过太多。
材质：很多人第一步就选错

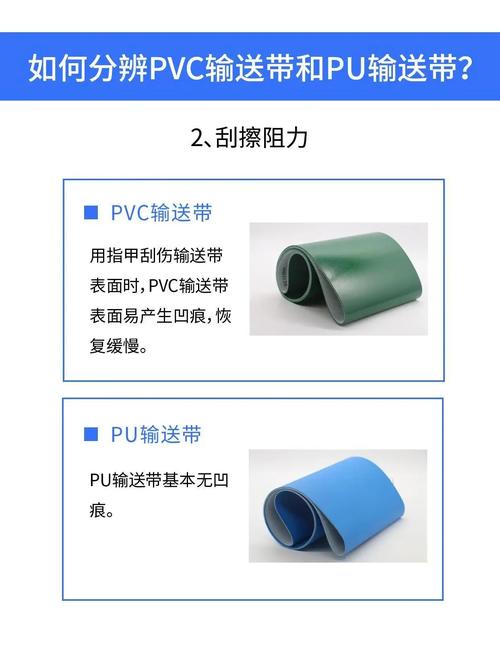

以为工业皮带都差不多？大错特错。橡胶的、PU的、PVC的、还有毡面的。光橡胶就分丁腈、氯丁、三元乙丙。我有个客户，做食品输送的，图便宜买了普通 PVC 带，结果没到三个月就开裂了——植物油侵蚀。后来换了耐油的 PU 带，两年没毛病。所以，工况决定材质。耐温多少？有没有化学品？是否要求防静电？这些不搞清楚，都是瞎买。
说实话，有时候供应商的推荐也别全信。他们手上的库存往往决定了你的“最优选择”。自己懂点，能少走弯路。还有，我之前在矿山用皮带，那环境，多牛X的皮带都扛不住半年。就得选钢丝绳芯的。但价格嘛…高得离谱。可没办法，一次停机损失十多万。再说个冷知识：有些行业要求蓝色皮带，不是因为好看，而是因为蓝色便于光学检测磨损。
问：PU 皮带和橡胶皮带到底怎么选？
答：PU 材质耐油、耐磨、耐切割，适合食品、包装等行业，但贵。橡胶弹性好、防滑，重载场合更合适。注意温度范围：一般橡胶 -20℃ 到 80℃，PU 可到 100℃ 甚至更高。还有，白色 PU 容易脏，如果你做的是洁净车间，那无所谓，但要是环境差点，可能就难看了。不过功能不影响。
安装张力：一个被严重低估的数字
安装工最喜欢凭手感。“差不多紧了”。我真想敲他们脑袋。皮带张力不对，轻则打滑磨损，重则断裂。我见过最离谱的，新皮带装上去跑了两天就报废。用张力仪测，不到推荐值的一半。为什么？——轮子中心距加大了，他没调。
正确方法是：用张力仪测，对照厂家给的参数。没有仪器？至少用频率法，敲击皮带测共振频率，再根据公式算。别嫌麻烦。记得有一回调试进口磨床，皮带张力完全按手册调到 400N，结果连续运转 4 年没换过。旁边国产线，同样工况，半年换一次，就是因为装的时候凭手感。你说亏不亏？
还有，皮带跑偏不一定全是张力问题。轮子平行度、轴承磨损、物料偏载都会导致。所以排查要系统。我见过一个厂，皮带跑偏他们硬是调整了半年，每次都是调张力，最后发现驱动滚筒轴承都晃动了，换了轴承立刻搞定。唉，方向不对，累死也没用。
问：皮带跑偏是不是张力不均造成的？
答：跑偏80%是因为张力，但也有其他原因。先调张力，调完还跑，检查主动轮和从动轮是否平行，用线拉一下就看出来了。再不行看张紧轮，是不是歪了。有时候皮带接头没处理好也会跑偏。别一根筋，多试试。
断裂前的求救信号，你听到了吗？
皮带不是突然断的。它会给你信号。表面出现细小裂纹，告诉你橡胶老化了。边缘磨损严重，说明跑偏或者挡板刮蹭。运行有异响，可能接头要开了。这时候就应该换。可惜，大部分人非要等到断掉才后悔。
我在车间转了二十年，最怕的是帘线外露。一旦看到芯层出来了，立即停机，半分钟都别等。否则，皮带一断，卷进去，可能连设备大轴都给你掰弯。那损失就大了。算笔账：一条普通输送带两三千块，可一次意外停机，每小时损失少说五万。这还不算维修费和误工费。但好多老板想不明白，非得“还能用，凑合着”。唉，非要等出了大事才重视。
问：皮带用到什么程度必须更换？
答：几个硬指标：局部磨损超过原厚度的1/3，开裂长度超过10cm且深入芯层，帘线外露。出现任何一个，换。别心疼那点钱。还有接头处胶层脱落、脱开，也别补了，直接换新。安全第一。
所以说，工业皮带这东西，看着简单，门道不少。选对材质，装对张力，及时换，生产线才能稳。下次再遇到问题，多琢磨琢磨，别老怪皮带不好。——有时候，是我们自己没搞好。
