说真的，刚入行那会儿，我以为工业控制器就是个会逻辑的继电器。后来才知道——天真了。那次现场调试，一个莫名其妙的信号闪断，让我蹲在电柜前查线查到凌晨三点。啥？你说监控程序？别提了，梯形图里那个常开触点，绿了又灭，灭了又绿，跟鬼眨眼似的。
选型那点事：别被供应商的PPT忽悠
选工业控制器，尤其是PLC，第一步看啥？I/O点数？对，但不全对。还得看扩展能力。西门子S7-1200系列，标称最多扩展8个模块，实际呢？加上信号板才勉强够。还有通讯协议，千万别忽略。Modbus TCP、Profinet、EtherCAT… 厂商说支持，但固件版本可能只到2.0，你的设备要3.0，哭去吧。说实话，我被这事坑过两次——一次是老款AB的控制器，以太网模块死活连不上上位机。最后发现是IP地址冲突，更绝的是那个交换机端口被网管锁定MAC了。你说，这种问题资料上会写吗？不会。
西门子S7-1200 PLC控制器与扩展模块实物
问：现场PLC选型，IO点数要不要留余量？
答：❗ 必须留！至少20%。有人说不留，那是没吃过亏。改程序加个传感器，发现没点，就得加模块、改柜子、重新布线… 时间成本算过吗？But，也别傻留太多。50%以上纯粹浪费投资。我一般按实际点数1.2倍，再考虑未来两年可能增加的功能。信号类型也重要，NPN/PNP的事，不小心全用同一类传感器，结果现场全是相反类型… 那次迫不得已，全用中间继电器转了，成本飙升。
编程语言之争：梯形图真是给电工看的？
PLC编程语言，IEC 61131-3定义了五种。最常见的梯形图（LD），传说“电工也能看懂”。真是这样？也许简单逻辑行，一上模拟量处理、配方功能，瞬间成蜘蛛网。后悔没早学结构化文本（ST）。但ST也有坑，调试不方便，在线监视不如梯形图直观。现在我混着用：逻辑控制LD，计算通讯ST。不过话说回来，SFC（顺序功能图）对于过程控制简直就是神器，可惜很多新手不碰。
PLC编程软件梯形图与结构化文本混合界面
问：新手该从哪种语言入手？
答：实话实说，梯形图入门快，但上限低。想走得远，早晚得学ST。可以先LD，做出第一个项目，然后ST重写一遍（如果老板允许）。ST对数据处理太友好了，循环、数组，梯形图做起来累死。不过小心：有些低端PLC根本不支持ST，比如某些国产仿三菱的，只有指令表和梯形图。坑。

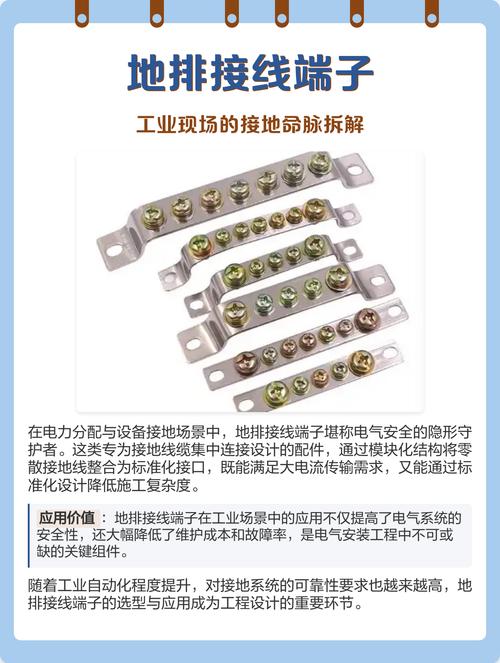

现场魔鬼：干扰与接地
现场魔鬼：干扰与接地
现场调试最怕什么？干扰。变频器一开，模拟量信号乱跳；伺服驱动器一上电，通讯断线。接地，永远是个玄学。单点接地、星型接地，图纸画得漂亮，施工时电工随手把屏蔽层接机壳，完蛋。记得一次，滤波器必须加在控制器电源前端，不加？PLC莫名复位，一周没找到原因。最后换个带隔离的电源模块，好了。所以啊，工业控制器硬件上，隔离设计真能救命。
还有一个常被忽略的：紧固螺丝。端子排松了，导致间歇性故障，查死人。现在我习惯用带弹簧端子的，虽然贵点。💡 滤波器、隔离电源，千万别省。
不说了，我得去处理另一个急停报警…
