刚入行那会，我差点被线切割的“毛刺”逼疯
记得03年，厂里进了一台快走丝，我当时还是个学徒，师傅丢给我一张图纸，说：把这块板上的方孔割出来，公差两个丝。我心想这还不简单，穿个丝，打个孔，程序一调完事了。结果你猜怎么着？割出来的孔是歪的！有毛刺就不说了，入口和出口居然差了差不多10丝。当时师傅叼着烟，拿卡尺一量，摇了摇头。那种挫败感……唉。
后来才发现，线切割这行，水可深了。电极丝的张力、导轮的状态、工作液的配比、脉冲参数，哪个环节出点毛病，活就废了。特别是中走丝，很多人以为它精度高、光洁度好，就万事大吉？天真！
中走丝 vs 慢走丝：别被表面参数忽悠了
现在市面上到处吹中走丝，说能替代慢走丝。说实话，割一些普通模具、零件，中走丝确实够用了，性价比高。但你要真的追求极致精度——比如做0.002mm以内的冲模——那还是老老实实上慢走丝。不过话说回来，慢走丝那台机，光去离子水的水质控制就能把人整崩溃，维护成本高得吓人。
问：那到底什么情况下选中走丝，什么情况必须上慢走丝？ 答：我跟你说个大概思路。如果你加工的材料厚度在100mm以内，要求的尺寸公差在±0.005mm，表面粗糙度Ra1.6以下，中走丝完全可以胜任。但如果你要切超硬合金、或者要求Ra0.8以下的镜面效果，别犹豫，上慢走丝。另外❗️注意一点，中走丝是多次切割，切割次数和偏移量设置很关键，千万别图省事一次割完，那跟快走丝没啥区别。还有个容易忽略的点：电极丝的质量！现在市面上有些劣质钼丝，用不了两个小时就断，有的还粗细不均。我吃过亏，为了省几十块钱，结果一天断了七次丝，光穿丝就耗去半天。后来用了某品牌的镀锌丝，那叫一个稳。💡分享个经验：切割厚件时，适当降低脉冲能量，减少丝耗；但切割速度会下降，自己平衡吧。
那些年我踩过的坑，都是血的教训
有一次，割一个高精度的镶件，割完发现中尺寸偏大——后来检查，是丝杠反向间隙没补偿好！那台机用了好几年，丝杆磨损，编程时忘了加反向间隙补偿，导致圆弧角走不准。从那以后，我每周都会打表检查一下机床精度。✅建议各位，定期用千分表测一下XY轴的重复定位精度，别等批量报废了才后悔。
问：机床用了几年后，感觉切割速度明显变慢，是怎么回事？ 答：大概率是导电块（有的叫馈电块）磨损了。那个东西跟电极丝长期接触，会磨出沟槽，导致接触不良，高频电流不稳定。快检查一下，如果磨得很深，及时更换。另外，工作液太脏也会影响排屑，速度变慢。记得定期更换工作液，清洗水箱和过滤器。还有次，切铝件，那个氧化铝粉末排屑难，很容易断丝。后来学乖了，切铝材时，我把脉冲间隔调大点，让排屑更顺畅。参数这东西，真是靠尝试出来的，不能死记硬背。
现在有些年轻人迷信自动编程软件，把DXF往里一丢，生成G代码就开割。但那些软件后处理有时候很坑——引入线、切割方向、补偿量设置不合理，就会导致割完的零件变形或者有接刀痕。我习惯手工调整一下起割点和走向，特别是薄板件，热变形影响很大，必须考虑应力释放。对了，割淬火料的时候注意开裂风险，有时要先回火。
问：割出来的表面有条纹，像搓衣板一样，怎么解决？ 答：这种情况很常见，尤其是厚件或者电极丝磨损的时候。几个原因：一是丝抖动，检查导轮、导电块和张力；二是电参数不当，试着降低电流或调整脉宽；三是工作液冲不进切缝，用高压冲液或调整喷嘴位置。如果还不行，最后一步，把速度降下来，牺牲效率保光洁度。有时候，换新丝就能立竿见影。线切割的未来：智能化和自动化，但手感还得有

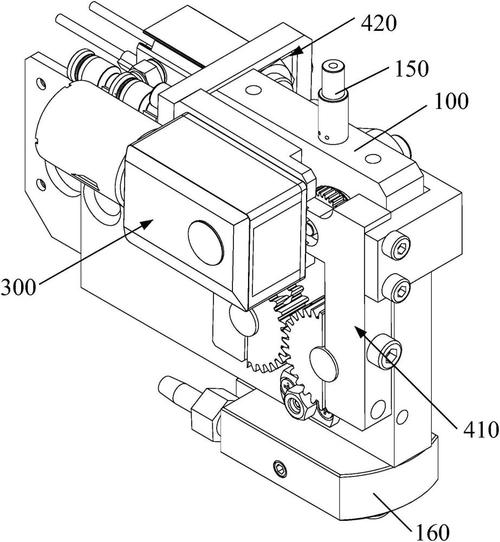

现在都在谈智能制造，线切割机也加了自动穿丝、自动换丝、远程监控。但说实话，有些活还得靠老师傅的经验。比如，听声音判断切割状态——滋滋声均匀稳当，突然变声调，立马知道要出问题了。这种直觉，不是程序能替代的。不过，自动化确实省事，特别是批量件，无人值守跑着，效率高多了。💡建议：如果量大的话，升级一下自动送丝和集中供液系统，绝对值回票价。
最后啰嗦一句：安全！线切割用的是高压电，千万按照规范操作。我见过手套缠进丝筒的事故，想想都后怕。还有防火，工作液虽然是水基的，但火花遇到油污也可能燃起来。别马虎。
