先说个真事儿。上周帮朋友看一个永磁同步电机的方案，功率密度标得老高，仿真报告也漂亮——最高温度115℃，温升裕量看着绰绰有余。结果样机跑起来，没到额定工况就冒烟了，绕组温度直接飙到180℃，绝缘当场击穿。拆开一看，端部灌封胶根本没填实，仿真里那个理想的导热界面，现实中压根不存在。朋友一脸崩溃：这热仿真不是白做了吗？唉，这种事儿我见得太多了。热仿真这玩意儿，工具是好工具，但用不好就是自欺欺人。说真的，很多工程师做热仿真，流程一套一套的，结果却总是和实测差着十万八千里——问题到底出在哪儿？
不是软件不行。Ansys、Flotherm、Star-CCM+，哪个不是久经考验？也不是理论没用。热传导、对流、辐射，课本上写得明明白白。但工程里，边界条件这东西，实验室和真实世界它就是两码事。你仿真里设个对流换热系数40W/(m²·K)，实际上机壳表面风速分布不均匀，局部可能只有15——尤其那些犄角旮旯，仿真网格画得再细也白搭。更别提接触热阻了：定子铁心与机壳之间，公差、装配压力、表面粗糙度……随便哪个波动，热阻就能翻倍。可多少人的仿真模型里，这儿直接画成完美接触？
所以说，热仿真第一关，是搞清楚你到底在仿什么。是想看看方案可行性？还是想优化散热结构？还是故障复现？目的不同，模型精度要求天差地别。我见过新人上来就画全三维流固耦合，算一次好几天，结果连电机实际损耗分布都没摸清楚。损耗算不准，热源都是歪的，后面再怎么仿也是瞎忙活——铜耗、铁耗、磁钢涡流损耗，尤其高频下的邻近效应和趋肤效应，很多电磁仿真给的数据根本不能直接用，必须实测修正。
对了，别忘了瞬态和稳态的套路完全不一样。有些工况，比如频繁启停、堵转，你必须看瞬态温升。这时候材料密度、比热容这些参数，差一点就可能导致热时间常数完全不对。我试过把环氧树脂的比热从0.9J/(g·K)改成1.2，峰值温度到达时间差了将近40%——恐怖吧？
再一个，网格。真不是越细越好。做热仿真，气隙、绕组这些关键区域当然要加密，但机壳外围空气域你画得跟绣花似的，纯属浪费算力。搞不好收敛都困难。我现在的习惯是：先用粗糙网格跑通物理现象，再局部自适应加密——效率高得多。而且强烈建议每做一个复杂模型，都弄个简化对比版。比如把整机切成1/8周期对称，先跑通热路，再补细节。不然你画了3000万网格算三天，最后发现风扇方向设反了……那感觉，简直了。
讲真，热仿真这事儿，三分软件，七分经验。不是看不起理论，是现实中的坑太杂。下面就着几个常见问题，聊聊到底怎么避雷。
问：我的电机仿真时温度挺正常，为什么样机局部热点烧了？
答：局部高温80%的情况是绝缘导热不良或者冷却介质分配不均。仿真里你给绕组和铁心之间设一个均匀的热传导系数，但实际下线工艺、浸渍漆填充率、槽满率波动，都会造成局部热阻剧烈升高。建议做仿真时，对槽内绝缘系统做最坏情况分析，热导率按0.2W/(m·K)设，别偷懒用0.5以上。另外，强迫风冷方案一定要仿真实际的流道细节，哪怕模型简化成一个弯管也得看流向——我见过好几起因为出风口被安装支架挡住，热风循环把机壳烤黄的惨案。
问：热仿真和结构、电磁怎么协同？流程上有什么坑？
答：最大的坑就是数据传递断链。电磁团队给你的损耗是表格，热分析团队要的是分布场，中间手工映射，错一个节点就够你受的。现在都在推数字孪生、多物理场耦合，但中小团队搞不定那么全的软件链。我的折中办法：让电磁仿真的哥们提供按区域平均的损耗密度，热仿真时手动分区加载，至少保证总热量对，分布趋势八九不离十。至于热变形对气隙的影响，那种双向耦合？没到那个体量就别折腾了，先做好单向热-结构分析，看看变形量级再决定下一步。
好了，接着聊散热设计怎么落地。
从仿真到实物：散热结构设计的三个致命错误
仿真模型里，你想画个翅片、加个风扇，就是点几下鼠标的事儿。可到了实物，制造可行性才是爹。我曾经优化出一个拓扑优化的散热器，波浪形翅片，仿真效率提高12%，结果拿去给供应商，人家直接问：这玩意儿是3D打印吗？上CNC？那成本你受得了？所以，在仿真初期就必须跟制造工程师聊透——翅片厚度没法小于1.5mm，铸造拔模斜度得留够，这些约束从一开始就得塞进模型里。别光看着仿真结果自嗨。
再一个，风扇选型。系统阻力曲线，你仿了吗？光看风扇PQ曲线自由吹风段的数据，等装进机箱，实际静压一上来，风量掉得你怀疑人生。我强烈建议，仿真时直接建一个包含风扇特性曲线的简化模型，或者用多孔介质代替风扇区域，把实际工作点逼出来。不然电机端盖一扣，风扇吵得要死，风却没多少——噪声和散热双双翻车。
最后，材料的老化。长期运行后，导热硅脂干掉、灰尘堵住风道、螺钉松动导致接触热阻变大，这些东西仿真软件可不会主动提醒你。怎么办？在设计阶段就留出降额余量。不要相信仿真给出的“最高温度115℃刚过线”，对于绝缘等级F（155℃）的电机，我习惯把内部热点控制在130℃以下，为的就是防着那些意想不到的退化。毕竟，质保期内的客诉电话，谁也不愿意半夜接。

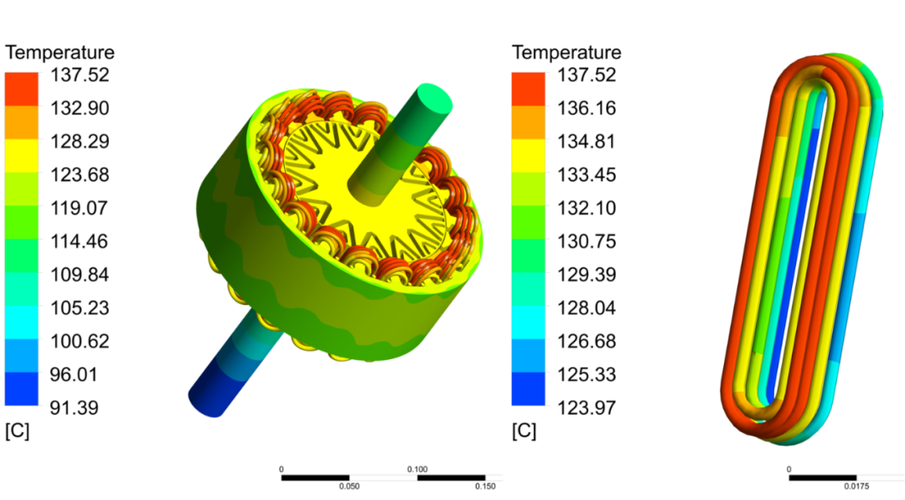

看到这个图了吧，典型的绕组端部温度比槽内高出一截。很多工程师只关注铁芯中部热像，忽略了端部散热更差的事实。尤其是采用真空压力浸渍工艺时，端部填充效果往往不如槽内，热阻分布很不均匀。这在仿真里需要单独给端部定义一个边界条件，而不是整个绕组统一参数。
说到这儿，再问一个问题。
问：液冷电机和自然冷却电机，仿真时分别最易忽视什么？
答：液冷：冷却介质流速和粘度随温度变化。很多仿真用常温物性设一恒定值，可等你算到80℃时，水的粘度只有常温的一半左右，对流系数变化显著，直接影响到绕组温度。还得注意入口段效应，仿真里如果没湍流充分发展，计算结果会高估散热能力。自然冷却：辐射！不少人直接忽略辐射，但机壳表面温度80℃时，辐射散热轻松占到总散热的30%以上。尤其对封闭式电机，辐射可能是主要散热路径。简单做法是在外表面设一个等效辐射系数，结合环境温度，别省这个步骤。
现在很多年轻工程师喜欢追求花哨的优化算法：遗传算法、响应面、元模型，确实能发文章。但在工程现场，最靠谱的往往还是参数化扫描。你用morpher变形几十个翅片高度、厚度、间距，一次跑完比较，直观又省事。先找出主导影响因素，再考虑精细优化——上来就上复杂算法，结果不好解释，调试起来更要命。说实话，有时候一个简单的风道挡板就能解决问题，根本用不着改翅片结构。这些“野路子”经验，仿真软件里学不来，都是烧钱烧出来的。
仿真精度的命门：材料库与模型标定
有多少人，直接调用软件内嵌的材料库，然后心安理得？我告诉你，那些库数据都是标准样件在特定条件下测的，跟你手上的实物可能差着20%。比如铸铝机壳的导热率，因合金成分和孔隙率不同，能在120~180W/(m·K)之间乱晃。你要是用默认的150去仿，误差就这么来的。所以我现在的习惯：关键部位的材料参数，必须跟供应商要实测值。如果拿不到，就自己设计个简易实验反推。比如测绕组等效导热系数，可以做个简单的加热-测温工装，把线圈封装块测一下，反推各向异性导热系数——铜导体轴向导热好，径向因为绝缘层就差很多，仿真必须按正交各向异性设。
还有标定。样机出来，别光测一个稳态外部温度点就完了。我建议至少贴三个以上的热电偶：绕组端部、铁芯中部、轴承室。然后跑一遍瞬态温升曲线，和仿真结果对比。如果时间常数对不上，先查热容；稳态温差对不上，查热阻。用这方法，曾经发现某款电机端盖轴承室的接触热阻比预设大了三倍，原因是过盈配合没到位——这种工艺偏差，软件哪里会告诉你？

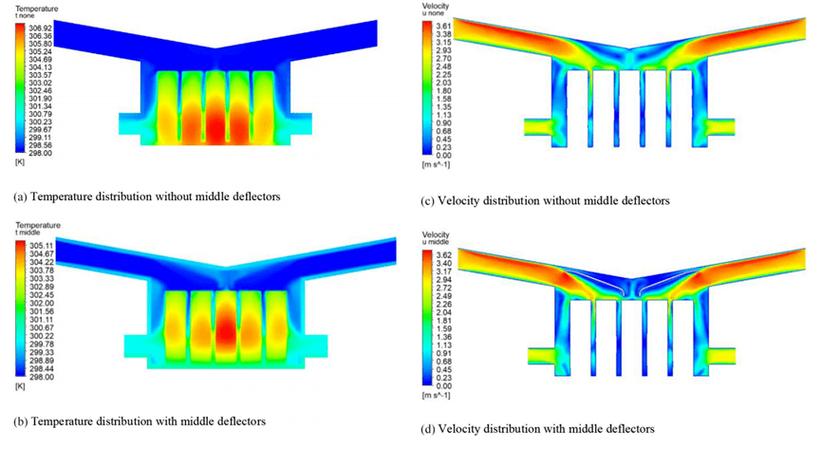

看这张流线图，就能明白涡流区有多耽误事儿。仿真后处理时，别光盯着温度云图，速度矢量图、流线图都要看。哪里流速停滞，哪里就是潜在的散热死区。有时候，在死区附近开个小小的通风孔，温度能降10度——这么简单的招，不做仿真你永远发现不了。
话说回来，热仿真这东西，我做了十几年，依然觉得它就像个不完美的老朋友：你了解它的脾气，知道哪儿容易犯倔，用起来就顺手；你要是以为它无所不能，迟早被现实扇巴掌。那些一上来就跟我吹嘘“我的仿真模型误差小于5%”的人，我一般笑笑不说话——除非他拿标定数据证明了，而且工况不变。因为真正的工程现场，5%的误差往往是偶然，15%才是常态。接受这个事实，把仿真当成趋势预测工具和方案对比手段，而不是绝对数值的判官，心态就好多了。
最后说个题外话：现在AI辅助仿真的势头挺猛，什么降阶模型、代理模型，动不动秒速预测。挺好，别抵触。但记住，所有数据驱动的模型，都受限于训练数据的范围——新结构、新工艺，它照样抓瞎。所以还是那句老话：懂物理机理，会做基础仿真验证，才是根本。别指望一键生成的神话，脚踏实地的踩坑，才能把电机热设计做到靠谱。
行了，就聊到这儿。我真得去回那个冒烟电机的邮件了。希望你们别再重复我们踩过的坑。
