先吐槽一句——这些年见过太多人把硬度计当个摆设。花几万块买回来，结果测出的数据自己都不信。然后仪器就吃灰。说实话，真替那台硬度计冤得慌。不是它不准，是根本不会用。硬度计这种仪器，说简单也简单，说复杂里头门道深着呢。你如果以为只是怼上去、按个按钮、读个数，那就等着出洋相吧。
咱们搞机械的，谁不知道硬度是材料的关键指标？调质后的轴、渗碳淬火的齿轮、模具的型腔……硬度不对，轻则寿命打折，重则直接报废。可一到实际测量，问题就来了。上周我去一个供应商那儿，他们质检员拿着便携式里氏硬度计，对着一个粗糙铸件“哐哐”就测，然后理直气壮告诉我硬度合格。我瞄了一眼表面，全是氧化皮，连打磨都没打磨。这样的数据能准？❗当场让他们重新准备，结果测出来的值差了十几HRC——差点把一批货判死刑。
所以说，硬度计不是傻瓜相机。它是个需要你动脑子的精密仪器。今儿不聊那些深奥理论，就掰扯掰扯实战中容易踩的坑，以及怎么把硬度测量做靠谱。
到底是里氏、洛氏、布氏，还是维氏？
很多人选硬度计，被销售一通忽悠，什么“一台搞定所有材料”，纯属扯淡。不同原理的硬度计，适用场景天差地别。洛氏硬度计在热处理车间最常见，操作快，压痕小，但要求表面光洁度较高，对于薄壁件或镀层就抓瞎了。布氏硬度计压痕大，代表性好，适合铸铁、钢材毛坯，可那压痕直径得用显微镜读，效率低且对操作者眼神是个考验。至于维氏硬度计，显微硬度测量的王者，从极薄镀层到微小相组织都能测，但速度慢、环境要求高，一般实验室才用。而这些年大行其道的便携式里氏硬度计，的确方便，拎着就走，大型工件、不易切割的部件全靠它。然而，它的精度极度依赖表面质量和操作手法，而且换算成其他硬度标尺时误差会放大。所以，别再问“哪种硬度计最好？”这种傻问题了——只能说，在特定场景下，哪种最合适。💡
选型时，销售不会告诉你的三个坑

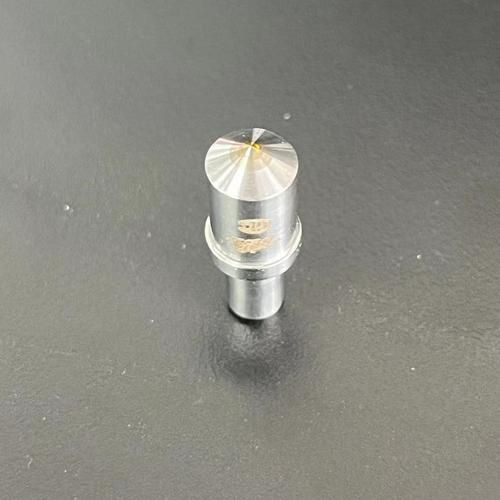

第一，别高估便携机的“便携”二字。里氏硬度计确实能带着到处跑，但它的冲击装置很娇贵。有一回我们车间掉地上摔了一下，之后数据就飘得离谱，返厂维修花了小两千。第二，台式的安装条件被严重忽视。比如洛氏硬度计，要求水平稳固的工作台，周围不能有振动源，否则金刚石压头容易损坏，测量值也会波动。曾经有个工厂，把硬度计放在冲床旁边，结果一冲压数据就跳，查了半年才找到原因。第三，硬度块的价值被严重低估。那是校准用的“标准尺”，必须定期送检，可很多人几年不换，甚至用锈了的块去校仪器，简直自欺欺人。✅记住，硬件准不准，先看硬度块。
所以，买硬度计不是终点，而是起点。你得考虑试块、压头配件、定期的第三方校准，还有操作员的培训。这些隐性成本，往往比仪器本身还烧钱。
问：我有个铸件需要测硬度，现场条件差，用哪种硬度计好？
答：铸件表面粗糙，首选布氏硬度计，压痕大，能反映宏观硬度，不受微小不平度影响。但如果是不能切割的大型铸件，那只能用便携式里氏硬度计。不过——务必注意！测试面必须用角磨机打磨平整，露出金属光泽，粗糙度Ra最好小于2.0μm。然后选D型冲击装置，测五点以上取平均值，并设置好换算表。否则数据就是废的。另外，铸件可能有表面激冷层，适当打磨深度也很关键。
操作：细节里头全是魔鬼
你有没有过这种经历：同一个工件，两次测量硬度差好几度，然后怀疑仪器坏了？其实八成是操作不规范。压头与被测面必须垂直，这连小学生都懂，可实际中很多人单手扶着里氏硬度计就测，根本不看冲头是否对正。还有加载速度，洛氏硬度计要求均匀施加主试验力，太快太慢都会带来误差。去评审一家热处理厂，看见操作工像压弹簧一样猛砸手柄，我直接给供应商记了一笔。另外，试样支撑也马虎不得，薄片件下面如果不垫实，测出的硬度偏低，因为发生了弹性变形。所以硬度计使用手册里那些“废话”，其实字字是经验换来的。
问：为什么同一工件两次测量硬度值差很多？
答：原因太多了！首先检查测试点间距是否足够，压痕之间太近会互相干扰，一般至少保持3倍压痕直径的距离。其次，材料本身存在硬度不均匀，比如偏析或热处理不均，这时候要按标准取多点衡量。再者，设备未校准或压头磨损了——用久了的金刚石压头若出现微小崩口，测量值会偏低，且离散性大。最后，环境温度变化也会影响，特别是一些高精度维氏硬度计。所以，别一见数据波动就归咎仪器，先做系统排查。
还有一点，操作者的疲劳和心情——真不是开玩笑。重复测量几十个零件后，人难免分神，手法变形。所以自动化在线硬度测试是趋势，但对大多数中小企业，还是靠人的责任心。哎，说到底，再好的硬度计，碰上半吊子操作，也白搭。
说起来都是泪。刚入行那阵，我也犯过傻，用里氏硬度计直接测镀铬层，得到一堆离谱数据，还跟老师傅吵。后来才知道，镀层太薄，冲击能量直接穿透到基体，测的不是镀层硬度。正确做法是用显微维氏硬度计，载荷选小点，打一个清晰的菱形压痕，再在显微镜下读对角线长度。❗血的教训。
最后啰嗦一句：硬度测量这事儿，没有一劳永逸。新仪器要校，旧仪器更要勤校；换了工件材质，得重新选合适的标尺和压头；哪怕带个徒弟，也得先让他拿标准块练手三天。只有这样，你车间那台硬度计才能真正为质量保驾护航，而不是沦为一个摆设。下次去隔壁工厂，看见谁随手一测就报数的，你就把这篇文章甩给他，告诉他：兄弟，你是真不懂啊。
