说实话，干了二十多年力学测试，我最怕的不是设备贵，而是买回来就成摆设——尤其冲击试验机这种，看着傻大黑粗，里头的门道能把人坑哭了。上个月南方一家紧固件厂，招标时图便宜选了台‘高配’机，结果低温冲击做十次八次数据飘得离谱，最后发现锤头刀刃淬火深度不够，用了一周就卷刃了……这叫什么事儿啊。
冲击试验，说白了就是看看材料在突然受力时会不会脆断，根本不是拉压试验那种慢吞吞的加载。一次冲击，零点几秒就结束了，传感器要是跟不上、机械结构要是稍微有点松动，数据全都是废的。可偏偏好多采购只管比参数表上的数字——500焦耳、800焦耳——实际上那数字怎么测出来的，根本没人深究。
冲击值不准？先查这三个先天缺陷
有一次客户拿着检定报告过来，说示值误差超差一倍多，让我们去现场看。到那儿一瞧，好家伙，底座安装螺栓竟然是松的，机器整体在水泥地上能晃。这就好比给你一台精密天平，底下垫块海绵，能准才怪。但更多的坑藏在设备本身。
量程虚标：某些厂家把摆锤最大位能直接标成冲击能量，完全不考虑摩擦、风阻和指针系统消耗。实际冲击能量能打个八折就算良心了。我们实测过一台标称300J的国产机，用标准试样校准，修正后的能量只有248J，问厂家却说‘行业惯例’——哈，砸下去那一刻的能量损失，难道让试验员背锅？
传感器响应滞后：现在都用数字显示，但角位移传感器或者载荷传感器的频响跟不上，瞬时冲击力根本采不完整。尤其测纤维增强塑料那种毫秒级断裂的，信号峰值直接削掉三分之一。有些机器标称采样频率200kHz，实际有效带宽不到20kHz，看着曲线平滑，那是被滤波滤傻了。
刚性不足的尴尬：前年帮一家高校验收设备，打铝合金夏比试样，机器自身震动让读数跳了十几焦耳。拆开发现立柱壁厚比设计图纸薄了2mm，焊接处还有夹渣。这种冲击试验机连自身稳定性都解决不了，你还能指望它模拟服役工况？

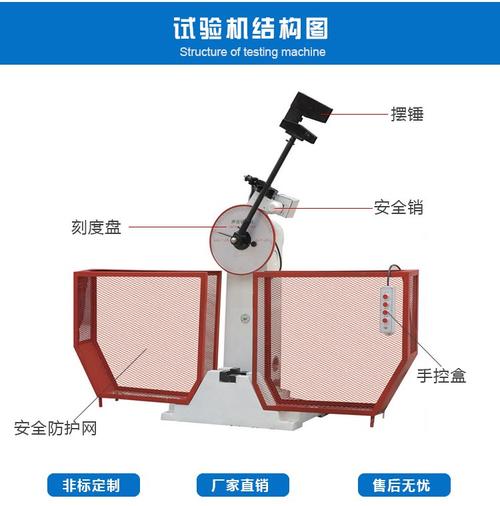

扯几句选型实操
我不爱罗列参数表，那些说明书上都有。就说几个容易忽略的要点：
- 试样对中方式：机械定心比激光准，但容易被碎屑卡住；激光方便但是要经常清洁，灰尘一多就误报。有次在铸造车间，激光对中装置一天擦了八回，工人都骂娘。
- 低温槽配套：买冲击试验机不配好的低温恒温装置，等于买枪不给子弹。超低温（-196℃）液氮浸泡的，注意蒸汽膜破裂导致的温度回升——你以为泡了15分钟，实际试样内部才-120℃。得自己拿热电偶验证。
- 软件开放性：很多数据采集系统导出格式封闭，只能打原始报告，后期想做统计或导入MES系统根本没门。一定要确认能导出CSV或SQL数据库格式，否则数据分析累死你。
问：是不是量程越大的机器越耐用？
答：恰恰相反。超量程频繁使用，阻尼系统磨损极快。比如经常拿500J的机子做200J以内的试验，摆锤制动机构每次都满程释放，冲击噪音大，轴承和缓冲簧半年就得换。更合适的做法是按实际常用能量范围选择，标准里建议使用量程的20%~80%，低了误差大，高了伤机器。如果预算够，多配几个不同能量的摆锤替换，比买两台整机划算。
问：检定周期到了，但是仪器使用频率低，是不是可以延期？
答：千万别省这笔钱。冲击试验机的刃口磨损、传感器漂移是随时间累积的，哪怕放着不用，湿度、氧化也会影响传感器。我们遇到过一台停用半年的设备，零点漂移量相当于5J误差，够让一批Q235钢直接判废。CNAS审核可不管频率，超期就是严重不符合项。另外，期间核查要自己用标准试样每月做一次，图表记录下来，一旦趋势变坏马上调整。
再啰嗦一句，现在有些智能型冲击试验机带自动送样和断口分析，但算法识别率对高韧性材料断口不准，花大价钱可能买回个噱头。不如老老实实先保证机械精度，数字化是锦上添花的事儿。
从教训里学到的
最后分享个真事。去年台风天，一个实验室房顶漏水，正好滴在机器机箱散热孔上，主板烧了。厂家说换主板要八万，我们拆开一看里面就一工控机加采集卡，自己去华强北配花了三千。所以买设备前一定问清楚售后政策，非标部件一旦垄断，维修费能咬死人。冲击试验机这种基础设备，大概率要用十年以上，备件通用性是个隐性成本大坑。
说到底，机器是死的，用它的人得知道它的脾气。选型时自己带着标准试样去厂家现场测，别信样本上的曲线；验收时带着锤击力传感器校准装置，当场复现数据。这些功夫省不得，不然每天盯着冲击功数值皱眉头的日子，可不好受。
