干了二十年挤压，最烦听人说“这不就是把金属像牙膏一样挤出来吗”。肤浅。你要是真蹲过630吨挤压机的操作台，闻过石墨乳蒸发混着液压油的味道，就知道这活儿有多暴烈，又有多精密。
上周去山东一家铝材厂，正好碰上他们试模。3000吨机器，挤一根超薄壁多腔型材。模具刚换上，压力曲线就飙得跟心电图似的——噗，闷响一声，料从模孔喷出来，歪歪扭扭像条死蛇。厂长脸黑了。我凑近看：速度曲线没调对，穿孔针退位早了0.3秒。就这点误差，整根料废了。他转头问我：“李工，你们以前怎么搞的？”
这让我想起十五年前，跟师傅第一次上手挤压机。那时候哪有那么多传感器，全靠耳朵听。马达哼得沉了，说明堵模；出料声音发尖，准是温度掉了。现在呢？年轻人盯着屏幕调参数，理论知识一套套，现场一出状况就懵。
挤压从来不是“挤”那么简单

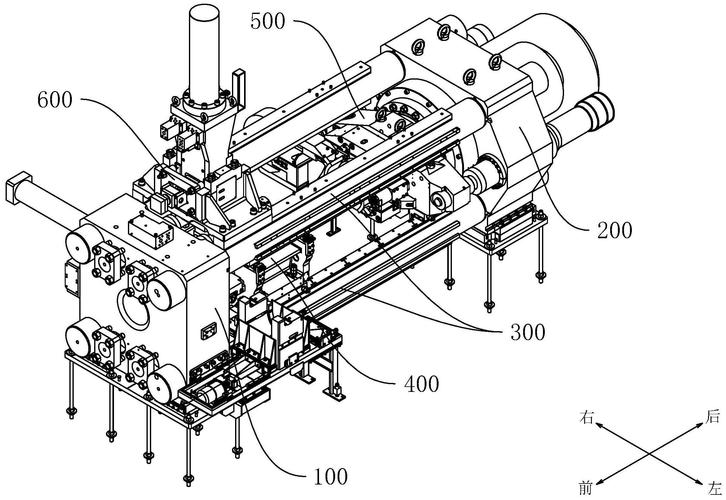

别被字面骗了。工业挤压的本质，是三向压应力下的塑性流动。金属在挤压筒里，被挤压杆怼着，往唯一的出路——模孔——狂奔。这过程像极了早高峰地铁，只不过温度是四五百度，压强动辄上千兆帕。
最基础的分类得搞清：正向挤压、反向挤压、侧向挤压。正向，坯料动，挤压筒不动；反向，挤压杆带着模具往坯料里钻。反向摩擦力小，省力，但模具结构复杂，掏空心思设计穿孔系统。70年代老师傅们搞反向挤铝管，模具三天两头崩，后来发现是冷却水道偏心，差点把车间炸了。
说到模具，这玩意儿是挤压的灵魂。平模、分流模、舌形模……一种模一个脾气。分流模最妖，铝流分几股再焊合，搞不好就有焊合线，型材一上弯折测试就裂。有个日本专家写过本书，讲“焊合室深度与分流孔面积比”，公式列了半页，结果车间实践呢？还得看挤压比、铸棒温度均匀性、还有——运气。
💡 这里得提一嘴：挤压比是个鬼门关。太大了，材料变形抗力暴增，闷车；太小了，晶粒粗大，力学性能不达标。一般建筑铝型材挤压比控制在30-60，工业材有时干到上百。去年给高铁做个滑道，挤压比97，试了三套模具才稳定。厂长急得要上吊，我说：“别，您一上吊，后面那200吨订单更没人干了。”
现场实战：这些问题，书里可不说
很多人学挤压，抱着《金属塑性加工学》啃，一到现场就发现：理论对不上。比如缩尾，书上说切除就好。可实际，缩尾长度跟挤压筒温度、压余厚度、润滑方式都有关，搞不好整根型材尾部夹渣，低压铸造的针孔全暴露。
问：我发现铝型材挤压时，表面经常出现橘皮，是温度太高还是速度太快？
答：都有。橘皮本质是晶粒粗大或变形不均匀。如果挤出来表面雾蒙蒙，手摸有粗糙感，先查测温室，看出口温度是不是超过520℃——6063合金的话，470-500℃是甜点区。再查模具工作带，氮化层磨光了没。我习惯先降10℃棒温，不行就调梯度加热，让棒料头部温度低点，尾部高点，补偿挤压筒吸热。还不行？换模具吧，设计问题，工作带太长，死区金属流动滞涩。别硬撑，模具才多少钱，废料浪费更大。
❗还有个容易踩的坑：穿孔挤压时，穿孔针冷却不足导致粘铝。针上粘个小铝瘤，型材内孔就出划痕，检验直接判废。有家厂聪明，在针孔里通液氮，但成本吓人。后来改微润滑技术，脱模剂雾化喷到针头，才搞定。
说实话，挤压线上最头疼的还不是技术问题，是管理。换模时间、非挤压辅助时间，直接影响效益。有些厂用快速换模小车，把换模压缩到8分钟；有些厂还在用行车吊，半小时换一套，老板还自我感觉良好。
问：现在搞汽车轻量化，用铝型材越来越多，但弯曲和扭转强度要求高，挤压工艺要做什么特殊调整？
答：做结构件，特别是防撞梁、电池托盘，性能要求变态。思路要变：合金成分、挤压工艺、热处理，三者一体。常用6005A、6061、6082，甚至7系。挤压时，必须高温慢速——不是常识里的低温快速——因为要保证强化相Mg2Si充分固溶，避免粗大析出。出口温度控制在540-560℃，出口速度有时只有3-5米/分。然后在线水雾或穿水淬火，冷却速率60℃/秒以上，才能锁住过饱和固溶体，后续时效强度才上得去。模具设计也讲究：要避免尖角应力集中，型材截面过渡圆角至少R1.5，必要时做导流模，让金属流先预成型，减少主模压力。
不过话说回来，国内做工业材，跟欧洲差距还在细节。人家挤压筒加热用感应线圈，三段独立控温，精度±3℃。我们很多厂还烧电阻丝，温度过冲十几度，毛估估也能用，但高端型材一致性就差一截。
挤压机也在搞智能化，但步子别太大
这几年“智能制造”喊得响。挤压线上加传感器，数据采集，AI预测模具寿命。我去看过一个展，某厂商演示数字孪生系统，三维可视化，漂亮得很。但我问：“数据滞后多少？” 他们说：“500毫秒。” 我扭头就走。500毫秒，对于实时控制早就过时了。还有搞机器人自动牵引拉直，确实省人，但调试三个月，产品公差还没老钳工手工拉得稳。
✅ 我认可的是等温挤压控制系统。原理不复杂：在模具出口测实际温度，反馈给加热系统，动态调节挤压速度，让整个锭坯挤出过程温度恒定。这能大幅度提升型材头尾性能均匀性，减少几何偏差。河南有家厂改造后，产品合格率从92%升到97%，算算一年省的回炉费，够买一套新挤压机了。
还有个趋势，短流程挤压。把铸造和挤压连接起来，铸棒热态直接上挤压机，省去二次加热。但这对铸造晶粒组织要求极高，半连续铸造的急冷层必须控制好，否则晶粒粗大，挤出来全是废品。我们跟东北大学合作试过，可行，但设备投资大，小厂玩不起。
最后说点掏心窝子的。工业挤压这行，说深不深，说浅不浅。它不像锻造那么暴躁，也不像冲压那么快节奏，它需要一种“闷骚”的掌控力：你得在高压高温下，让金属服服帖帖，变成你想要的形状。可金属有脾气，它不是死的。你得听懂挤压机的呻吟，看懂模具的磨损痕迹。这感觉，大概就像熬鹰。
💡 下次你看到城市高楼里的铝合金窗框，或者新能源汽车的电池托盘，可以想想：每一根型材里头，都藏着一场1600吨压力的变形史。那些划痕、焊合线、尺寸偏差背后，是无数个在车间熬夜调机的夜晚。不容易，但有意思。对吧？
