干了二十多年机械制造，我见过太多表面处理工艺被捧上天又摔下地。浸塑？说实话，头十年我压根没正眼瞧过它。不就是把工件往塑料糊糊里蘸一下吗，能有多大技术含量？结果几年前一个项目彻底打了我的脸。当时要给一批深海设备做防护，盐雾测试要求2000小时无红锈，电镀不行，喷塑也扛不住，最后硬着头皮试了浸塑——好家伙，直接干到3000小时还没反应。从那以后，我对这工艺就剩两个字：服气。
当然，也不是所有浸塑都这么神。这里头水可深了。
别把浸塑想简单了——它根本不是“蘸一下”的事
外行看热闹，内行看门道。浸塑的全称叫浸渍塑化，核心就是把金属工件加热到一定温度，然后浸入流化状态或液态的塑料粉末中，让粉末熔融附着，最后塑化成型。听起来简单，对吧？温度控制、浸入速度、塑化时间，这三者但凡一个参数飘了，出来的涂层要么厚薄不均，要么针孔多到像筛子。我还见过有人拿PVC浸塑液随便搅两下就开工，那表面橘皮皱得——哎，不说了，心疼那批料。

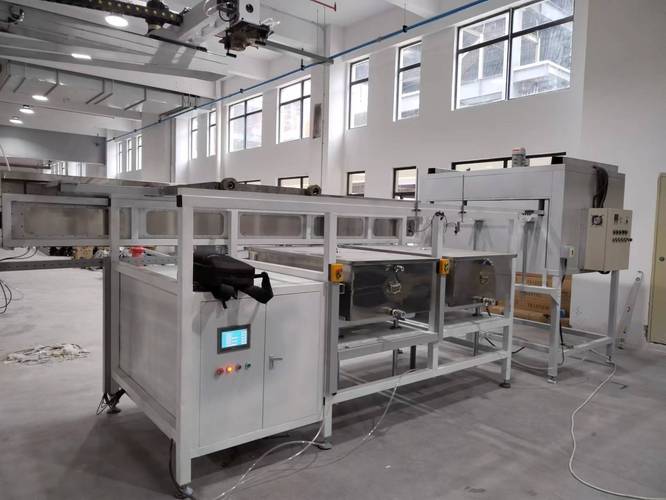

真正讲究的浸塑加工，从前处理就得下功夫。脱脂、除锈、磷化，哪步偷懒都会直接反映在附着力和耐腐蚀性上。我见过最夸张的厂子，拿酸洗完的工件直接进浸塑槽，酸液残留把塑化层从里头往外腐蚀，半年就起泡。老板还跑来问我：“你不是说浸塑能保十年吗？” 气的我想笑。❗

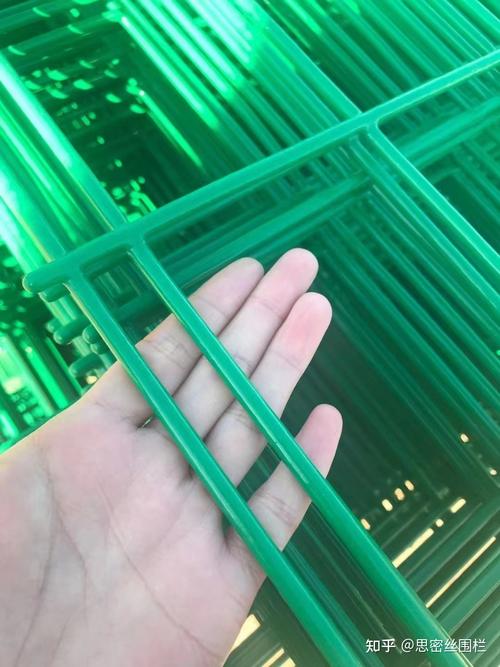

浸塑 vs 喷塑，到底选哪个？——资深人士的大实话
被问得最多的就是这问题。我不喜欢讲虚的，直接上对比：喷塑是静电吸附，涂层均匀但边角覆盖差，尤其工件的内壁、孔洞背面基本喷不到，后期容易从这些地方开始生锈。浸塑是整体浸没，没有死角，涂层厚度可以做到0.5-5mm，那叫一个扎实。但！注意这个但——浸塑的外观平整度普遍不如高端喷塑，而且对工件的尺寸和形状有要求，太大太重没法浸，工装设计也麻烦。
所以怎么选？✅ 要求防腐极致、工件有复杂内腔的，直接上浸塑；要求表面装饰性高、形状规则、大批量快速生产的，喷塑更合适。不过话说回来，现在也有浸塑+喷塑的复合工艺，先用浸塑打底防腐，再喷塑做外观，虽然成本上去了，但一些高端医疗设备、海洋工程件确实这么干。
问：浸塑涂层会不会脱落？
答：正常工艺下，金属基材与浸塑层的结合是机械咬合加部分化学键，只要前处理到位、塑化温度够，你拿锤子砸都只会把涂层砸凹下去，不会像漆皮一样整块剥落。当然，如果工件表面有油，那就另说了。我见过脱落的案例，十个里有八个是前处理偷懒。
PVC浸塑、PE浸塑……材料选不对，一切白搭

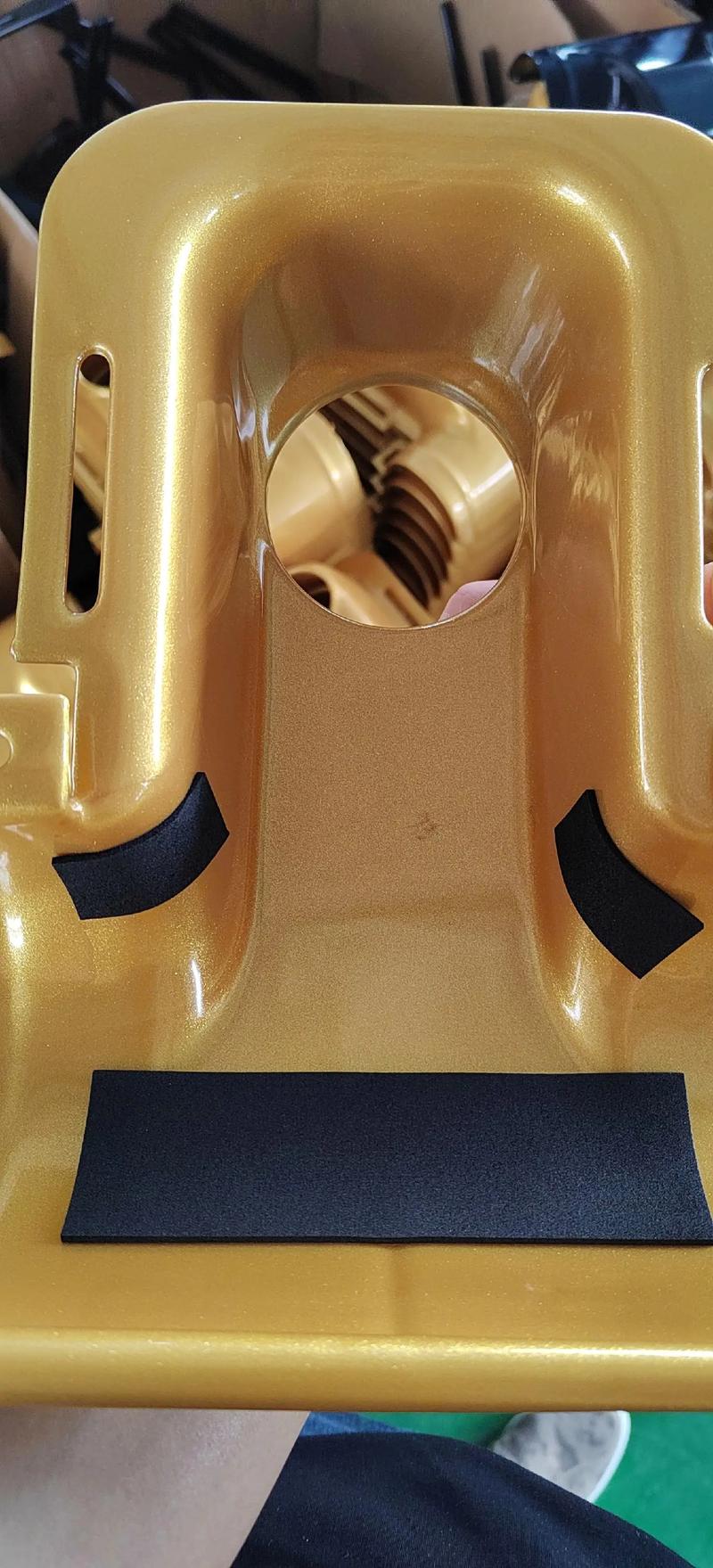

浸塑用的粉末主要是热塑性塑料，最常见的就是PVC和PE。PVC浸塑手感软，耐候性一般但耐酸碱特别好，电缆挂钩、园林工具手柄、汽车线束夹这些地方用得多。PE浸塑呢，更环保，耐低温韧性好，冰箱搁架、户外健身器材涂层基本是它。还有尼龙浸塑，耐磨性逆天，但成本高，一般用在齿轮、滑轨这类要命的地方。
选材料千万别光看价格。我去年帮一个厂子改进一款五金件，他们原来用低价回收料做的PVC浸塑，阳光下三个月就变色发脆。换成耐候级PVC，加了抗氧化剂和紫外线吸收剂，成本一公斤贵了八毛，但产品寿命直接从半年拉到五年以上。算笔账：谁划得来？💡
问：浸塑只能做防腐吗？能不能绝缘？
答：能，而且很能。浸塑层的介电强度可以做到相当高，很多带电作业工具、汇流排护套、绝缘接头就是靠厚层PVC浸塑来实现绝缘防护的。但要注意，必须是专用绝缘级浸塑粉，普通工业级的杂质多，耐压可能不够。我们测试过，2mm厚度绝缘级PVC浸塑层，耐压超过20kV/mm，普通使用足够安全了。不过做高压绝缘的话，建议还是得搭配电性能检测，别瞎猜。
当下的浸塑设备：自动化到底有没有用？
现在一个劲推自动化浸塑线，我倒是觉得，中小厂真没必要盲目跟风。见过太多老板花大价钱上了全自动浸塑设备，结果订单量根本吃不饱，设备三天打鱼两天晒网，还不如原来人工蘸的灵活。当然，量大且产品单一的情况，自动化确实能省不少事，尤其是预热炉、浸塑槽、塑化烘道的温度闭环控制，比老师傅凭经验靠谱。对了，流化浸塑法的粉槽控制特别关键，压缩空气的含水含油量必须严格管控，不然粉末受潮结块，一桶粉废掉，哭都来不及。
最近有个趋势值得关注——低温固化浸塑粉。传统浸塑需要加热到200℃以上，能耗大，也限制了像铝合金薄壁件这类热敏感材料的应用。现在市面上开始出现可以120℃-150℃固化的粉末，虽然价格还不算亲民，但已经能解决一些特殊需求了。我试过一次，用在电子产品外壳上，效果惊艳，就是工艺窗口比较窄，要精准控制才行。
说到这，想起一桩趣事。有次去一个浸塑加工厂参观，老板神秘兮兮地跟我吹嘘他搞出来的“浸塑专利配方”，我凑近一看，那涂层表面全是火山口一样的缩孔。他还振振有词：“这是一种特殊的颗粒肌理。” 我差点没憋住。回去给他发了一篇关于粉末中水分和增塑剂迁移导致缺陷的论文——第二天电话就打过来说要重做。唉，这个行业里，坑太多了，但搞懂了，也全是机会。
浸塑不是万金油，却在很多工业场景里无可替代。别看它好像挺土，真正吃透了的，都是闷声发大财。行了，今天就扯这么多，该去车间了，那帮小子又在瞎调参数。
