多年前，我第一次独立负责一条自动化产线的改造。那时候信心满满，觉得自己学了四年机械设计，搞个拖链还不是小菜一碟？结果…… 设备跑了不到三个月，拖链就断了！电缆被拽得稀烂，整条线停了两天。老板瞪着我，我恨不得找个地缝钻进去。从那儿以后，我才真正明白——工业拖链这玩意儿，看着简单，里面的道道深着呢。

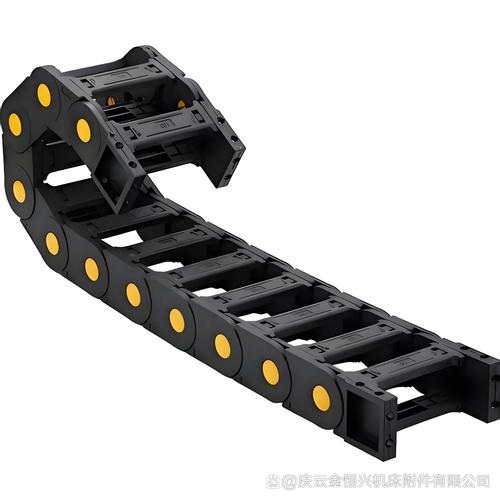

拖链断裂，90% 是因为这个！
你别看拖链就是一堆塑料节连在一起，它可是电缆、油管、气管的「移动盔甲」。弯曲半径选错，直接断链！🤦♂️ 很多新手以为只要拖链内腔够大就行，其实大错特错。弯曲半径太小，电缆在里面被弯折得像拧麻花，不坏才怪。我后来总结了一个粗暴标准：弯曲半径至少是电缆外径的 10 倍，如果空间允许，15 倍更稳妥。真的，别省那点空间。省来省去，最后修的钱比拖链本身贵十倍。
另外，还有个超级容易被忽视的——拖链的架空长度。长行程应用里，拖链上半部分会悬空，如果行程太长，自身重量就会让中间塌下去，来回跑几下，链节磨损、断裂，甚至把电缆拉脱。💥 这时候必须加导向槽或者用带支撑的拖链。我们车间有台老机床，行程 8 米多，当初没装导向槽，拖链三个月换两回！后来加了一条铝合金托轨，再没坏过。说实话，这些经验全是真金白银砸出来的。
问：拖链里能不能混装不同粗细的电缆？
问：拖链里能不能混装不同粗细的电缆？
答：当然可以，但必须讲究！粗的、重的电缆放两侧，细的、轻的放中间。而且必须用分隔片，把电缆分组固定好。不然跑起来，电缆们在里面互相摩擦、缠绕，不出半个月绝缘皮就磨破了。我有一个绝招：填充率控制在 60% 以内，留出足够的活动空隙。太满的话，电缆互相挤压，弯曲时内应力巨大。是不是听着有点抽象？说白了就是：别把拖链塞成腊肠！
材质选尼龙还是钢制？别只看价格！

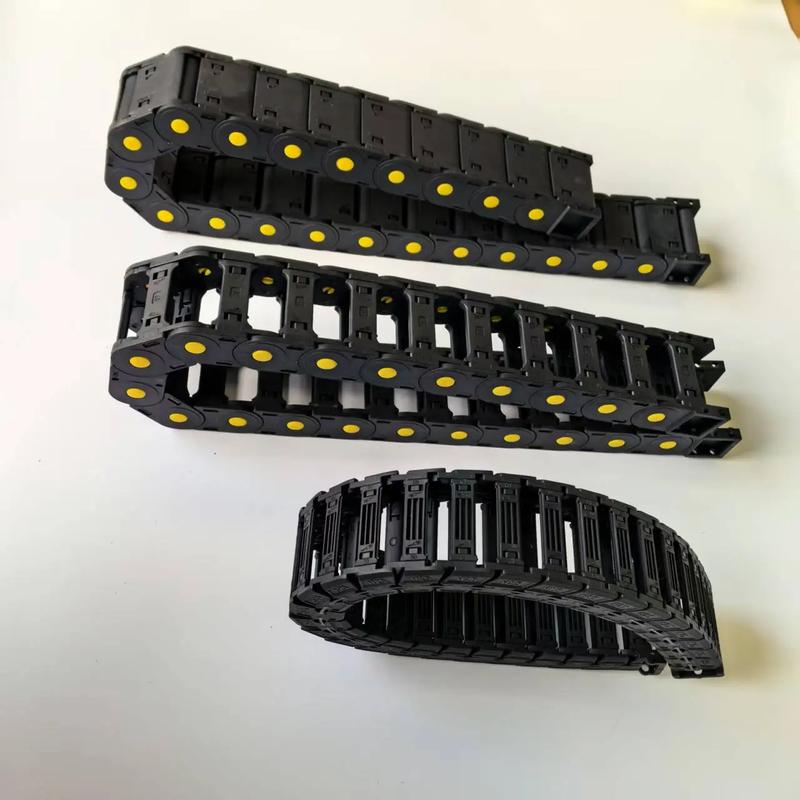

拖链材质主流是增强尼龙和钢制。有些采购一上来就问：「哪个便宜？」——我真想拿扳手敲他！😡 尼龙拖链轻、耐磨、静音，适合速度较快、干净的室内环境。但你要是用在铸造车间或者有切屑、高温的地方，那简直是找死。我亲眼见过一个案例，热处理线边上用了尼龙拖链，没几天就被飞溅的铁渣烫得全是窟窿，电缆全裸奔了！那种场合必须用钢制拖链，最好还是带全封闭护罩的。
不过话说回来，尼龙也有高端货。比如有的品牌用玻璃微珠增强的尼龙，耐磨性能提升几倍，噪音比钢制低多了。所以选材要结合：
- ✅ 环境温度、是否有粉尘、切屑、油污
- ✅ 运行速度、加速特性
- ✅ 弯曲频率——频繁往复的，尼龙疲劳寿命可能不够
问：拖链安装时要不要预弯曲？
问：拖链安装时要不要预弯曲？
答：这个问题问得好！很多人把拖链往固定端一锁就完事，结果运行起来发出「咔咔」怪响，或者链节翘起。正确做法是：拖链必须保持自然的弯曲形态，安装时让移动端和固定端处于同一直线水平，且电缆、软管不能扭转。如果拖链本身有预张力，需要释放掉。我习惯先试跑几十次，观察链节有无异响、电缆是否平滑移动。还有一个要点：拖链两端必须可靠固定，且电缆在固定点和移动点都要有应力释放段，不能紧绷着。否则接头处最容易疲劳断裂。
偶尔有同行问我，拖链的弯曲半径测量到底从哪儿算？标准是从链节内侧的弯曲中心点。买的时候，样本上标的 R 值就是那个半径。如果自己拿不准，有个土办法：把拖链弯折到最小顺畅角度，在地上画个弧，量一下弧的半径。虽然糙，但管用。
长行程拖链，千万别忘了这个

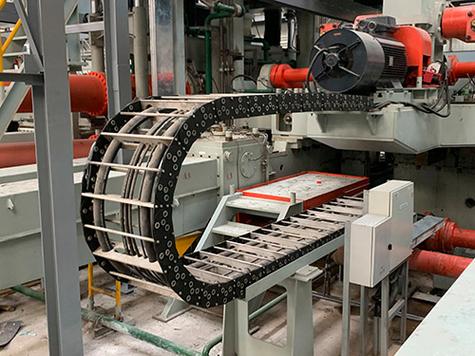

行程超过 10 米，拖链滑行支撑系统就必须考虑了。常见的有滑条、导轨或者拖链本身的滑行机构。不然拖链悬空的那部分会在重力作用下左右摇摆，像条蛇一样，电缆跟着扭来扭去，寿命急剧缩短。我记得有个纸厂的项目，30 米行程，一开始没加滑行垫，拖链跑起来整个架桥都在抖！后来加了 UHMW-PE 高分子滑条，噪音降了，拖链也稳如老狗。💡 对了，长行程还要考虑拖链的塌腰补偿，有些高端拖链中间带支撑滚轮，或者设计成反向弯曲结构。这些细节，书本上根本学不到。
写在最后——真的不是广告
干了这么多年，我越来越觉得，工业拖链就像人体的血管，本身不产生动力，但一旦堵了、破了，整个系统就瘫了。所以选型时别应付，别只看那点采购差价。一套合理设计的拖链系统，能让你几年不用操心；反之，天天修，修到怀疑人生。❗ 现在我带新人，第一件事就是让他们去观察运行中的拖链，听声音、摸温度、看磨损。手感有了，设计才有谱。文章就到这吧，说的不一定全对，但都是实打实踩过的坑。希望能让各位少走点弯路。
