说实话，昨天又跟一台紫外激光雕刻机杠上了。为了在0.3mm厚的聚酰亚胺薄膜上做出无碳化、边缘锐利的二维码，我足足调了六个小时参数。最后发现，问题根本不在功率和频率——而是光斑模式没校准。简直想摔示波器❗
激光雕刻这玩意儿，入行十年，我依然时不时被它上一课。不过话说回来，正是这种微米级的极致控制让人上瘾。你看CO₂激光在竹木上烧灼出的深色纹理，或者光纤激光在不锈钢表面打出镜面级反差的阳极氧化效果——那种瞬间的物理升华，本身就是一种工业美学。
但别被展厅里那些光鲜样品骗了。真正在产线上跑起来，激光雕刻的难点永远藏在细节里：热影响区（HAZ）怎么缩到最小？振镜扫描速度与脉冲频率的匹配公式到底怎么算？场镜焦深对大幅面雕刻的均匀性影响有多大？这些在设备说明书上要么一笔带过，要么给的是实验室理想值。你拿去车间一用，全得自己重新摸索。
激光选型：不是功率越大越好
很多采购一上来就问：“你们激光器多少瓦？”这种问法，内行听了都摇头。激光雕刻涉及的光源类型差异巨大，波长直接决定了材料吸收率。
举个例子：光纤激光（1064nm）在金属上效率极高，但打透明塑料就透过去不吸收，你得换成CO₂（10.6μm）或者紫外（355nm）。紫外激光属于冷加工，光子能量高到可以直接打断材料化学键，几乎没有热影响，所以在超薄玻璃、硅片、柔性电路板上雕刻，它几乎是唯一选择。但紫外激光器娇贵，倍频晶体对环境温度敏感，冷却水温波动超过0.5℃就给你颜色看——输出功率飘得像心跳图。
所以，别光看标称功率。关键参数是峰值功率密度和光束质量（M²因子）。M²越接近1，聚焦光斑越小，能量越集中。我曾用一台50W光纤激光器，靠优化准直扩束比，在钨钢模具上雕出5μm线宽的纹理，效果碾压某些号称75W的杂牌设备。一句话：光学设计决定上限，电气控制只是执行。
振镜与场镜：被忽视的精度命门
激光束从谐振腔出来后，要经过扩束、反射，进入振镜头，最后穿过场镜聚焦到工件。这套光路里，振镜的响应速度和重复定位精度是动态雕刻的核心。小角度的快速跳转、精细线条的拐角处理，全看振镜电机和驱动板。我用过某国产模拟振镜，打点延时调不好，矩形直角全变成了圆角，气得我把参数表揉成一团。
后来咬咬牙上了数字振镜，带实时位置反馈，配合FPGA控制器，打标速度稳定在7000mm/s以上仍能保证±0.003mm重复定位。当然，价格也翻了几倍。另外，场镜的扫描范围与光斑畸变必须匹配：100mm×100mm幅面用F-θ透镜，边缘光斑比中心大约1.5倍算正常，如果超出2倍，赶紧检查镜片装配——或者换个供应商。
参数地狱：那些不成文的民间口诀
好吧，聊点接地气的。激光雕刻参数调试，每个老工程师都有自己一套“邪门”口诀。问过不下二十个同行，总结出几条高频共识：

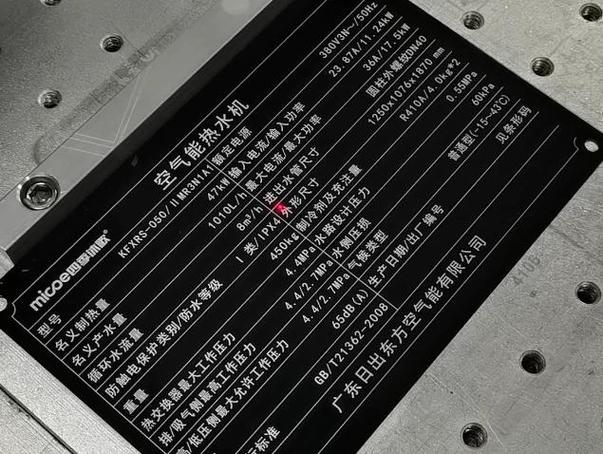

- 脉宽优先：对于金属表面打黑，窄脉宽（纳秒级）高重频，比宽脉宽低重频更容易获得深色对比度。因为热量来不及横向扩散，氧化层致密。
- 离焦量是玄学：正离焦（焦点在工件上方）常用于切割；但激光雕刻尤其是打标，经常需要负离焦（焦点在工件内部0.1~0.3mm），以获得更深熔池或更粗标记。具体多少？拿样块试吧，没捷径。
- 填充线间距与光斑重叠率：理论上是光斑直径乘以0.6~0.8，但碰到热导率高的铜合金，你得降到0.4甚至更小，否则中间一条块状凸起，摸上去像锉刀。
这些经验，没写过论文，但在车间里比任何学术期刊都好使。
问与答：从翻车现场到解决方案
问：激光雕刻亚克力，边缘总发黄甚至起泡，怎么破？
答：❌ 典型的烧灼过度。亚克力吸收CO₂激光非常好，但熔点低。首先，别用连续模式，必须选用脉冲——最好是射频激励的CO₂激光器，脉冲上升沿陡。用低压小电流，高频率（15-25kHz），扫描速度拉高到800mm/s以上，单次能量小但多次快速划过。再不行就引入氮气辅助吹气，吹走熔渣并冷却。还发黄？检查一下排烟系统，有时是烟雾附着二次灼烧。
问：光纤激光在铝合金表面打白，打出来却是灰黑色，什么原因？
答：常见误区。铝合金打白不是靠熔化，而是靠表面微结构散射。你需要高功率密度、低脉冲能量、超高扫描速度，让表面瞬间气化形成无数微小凹坑，宏观看起来就是白色。如果功率过高或速度太慢，就会形成熔池，冷却后氧化发灰。建议试试MOPA光纤激光器，独立调节脉宽和频率，找到那个让表面“起毛”的点，偏白色就出来了。我们厂常用脉宽4ns，频率500kHz，速度2000mm/s，供参考。
最新实践：在线监测与闭环控制
过去两年，我参与了一个国家重点实验室项目——激光雕刻过程声光监测。在振镜旁加装麦克风和光敏传感器，采集加工时的等离子体声波和光强信号，通过机器学习模型实时判断雕刻深度或是否打到异质层。目前已经在动力电池极片陶瓷层局部去除上应用，良率从91%提升到99.2%。这让我深刻意识到，经验终将被数据替代，但人对于异常声音的直觉判断，算法一时半会儿还学不会。比如那种“滋滋”的尖锐声，老手一秒就知道是喷嘴堵塞，系统却要延时两秒才报警。欸，人机协作的路还长。
说到底，激光雕刻是光、热、材料三者非线性耦合的复杂过程。它不只是一个工具，更是一把需要驯化的光束刀刃。每一次调参，都是一次与物理规律的微小博弈。当你终于调出那个完美样品，在显微镜下看到清晰的边缘和干净的底面时——那种满足感，足够抵消掉之前所有的暴躁。值了。
