上个月有个做医疗器械的朋友跑来找我，愁眉苦脸地说他们打标的产品过不了盐雾测试。我一看，他用的是光纤机在不锈钢上打黑——你说这能过才怪！工业激光打标听起来简单，一束光烧个痕迹对吧？但真正落地的水有多深，只有踩过坑的人才知道。从机型选错到工艺翻车，每一道坎都能让你返工到怀疑人生。今天就聊点干货，不扯虚的。
激光打标到底有多少种？别被销售忽悠了

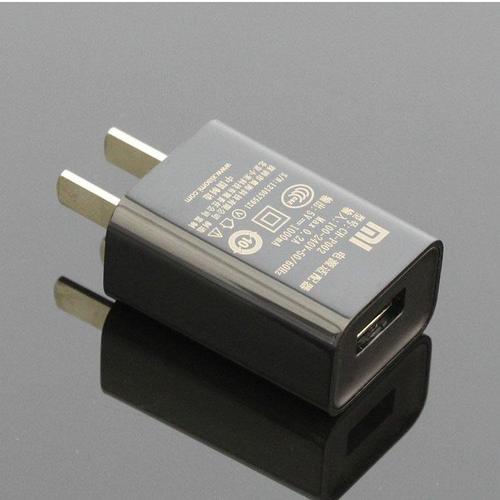

常听到的一句话是：“我家机器啥都能打。” 这鬼话我听得耳朵起茧。目前工业上主流就三种：光纤、紫外、CO2。它们的物理原理完全不同，混用只会自讨苦吃。光纤激光是1064nm波长，靠热量把材料表面烧蚀或变色，适合金属和部分深色塑料。紫外激光是355nm，冷光——没错，它靠打断分子键，热影响区极小，所以能打那些娇贵材料，像玻璃、柔性电路、甚至苹果数据线那个小接口上的字。CO2激光是10.6μm，主要伺候非金属，木头、皮革、亚克力，一打一个准。我见过最离谱的，有人拿光纤机去打透明玻璃，结果激光直接穿透过去把工作台烧了个洞，材料上连个印子都没有——那家伙差点疯掉。
这里插一句：工业激光打标的范围其实比想象中宽。打标只是统称，细分还有标刻、打码、深度雕刻。如果你需要的是在模具上刻深纹路，那得上大功率脉冲光纤机；只是喷个生产日期，小功率CO2就够。功率不是越大越好，匹配才是王道。
选型避坑指南：这5个参数厂家打死不主动说
买打标机最怕什么？半年后精度跳水。很多厂家只标峰值功率，但实际标刻质量看的是光束质量M2、脉冲宽度、重复频率的配合。拿光纤机来说，调Q脉冲和MOPA脉冲完全是两个物种。用调Q机打铝材阳极氧化层，容易爆点、发黄；换成MOPA，脉宽可调，打出来的黑色又细腻又均匀——我试过一次，当场就觉得以前卖出去的十几台调Q机简直是坑客户。不过话说回来，MOPA价格高一截，如果你的量不大，用调Q凑合也不是不行。还有个冷知识：场镜的聚焦光斑直接决定线宽。想要0.03mm以下的极致清晰，普通场镜就歇菜了，得上远心场镜。但远心场镜的视场小，打大范围得拼图，效率又拉胯。你看，工业上永远在妥协。
问：打标速度突然变慢，是什么原因？
答：八成是振镜过热。夏天车间温度一高，振镜电机性能下降，控制卡会自动降速保护。别急着找售后，先检查散热风扇是不是被灰尘糊住了。清理一下立马满血复活。另外，软件里那个“跳转速度”参数，很多人不敢动，其实适当调高能省不少时间，前提是你的打标内容间距够大，否则惯性过冲，字都飞了。

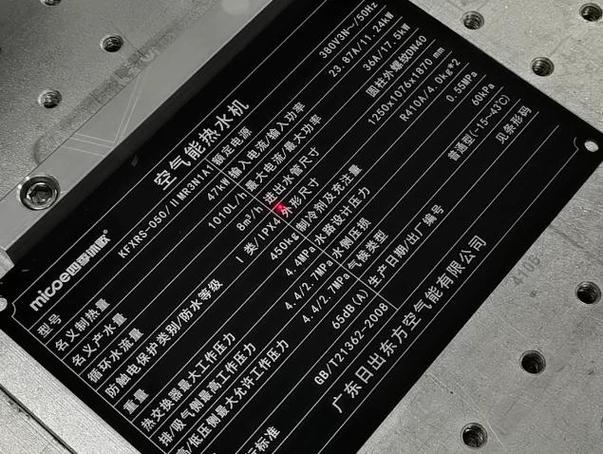

问：不锈钢打黑，为什么总是不均匀，甚至发蓝？
答：发蓝是典型的氧化过度。功率太高或者速度太慢，把表面打透了。解决方案简单得你想哭：降低频率，提高扫描速度，让激光作用时间短而密集。再有就是材料本身，有些304不锈钢含镍量不一样，打出来的颜色就差。我遇到过一批钣金件，同一参数上半块黑得漂亮，下半块泛蓝，最后发现是钢厂不同批次。所以稳定工艺前，最好让供应商提供材质报告。
那些奇葩材料，打标打出了玄学
干了这么多年，有些活儿至今想起来都觉得离谱。有一次客户拿来一种“高分子聚合物”，要求打上二维码且10年不掉。我们试了紫外、绿光、光纤，不是烧焦就是模糊。后来偶然用紫外最低功率、超高速扫描，居然成了！研究半天发现，这材料对355nm有特殊吸收峰——这去哪里讲理？还有打鸡蛋的，对，鸡蛋壳。食品厂想在鸡蛋上打追溯码，用CO2打标机，调参数就像做化学实验，稍不留神蛋液就沸腾了，崩一脸。最后是靠降低占空比，光斑离焦才搞定。所以，工业激光打标根本不是买台机器就能通杀的，每个新应用都是一场小型科研。
最近环保高压，油墨喷码被限，紫外激光倒是迎来一波爆发。尤其是化妆品、医药的包装，瓶身直接刻上“不可篡改”的防伪码，连标签都省了。这不是未来，你现在去屈臣氏逛一圈，好多瓶子上的批号都是紫外打的了。但紫外激光器寿命短，两三年就功率衰减，替换成本高，厂家一般闭口不提。我的建议是：如果量大，签长维保合同；量小，考虑租用。
最后啰嗦一句，工业激光打标的软件也很重要。有些国产软件简直反人类，改个文字要层层菜单；进口软件功能强但授权费贵得肉疼。选个支持C#二次开发的系统，自己写个小脚本批量处理，能救命。真的，搞工业不能太老实，什么顺手用什么。
行了，今天就聊这么多。再碰到打标疑难杂症，别信那些天花乱坠的广告，多拆几次机器、多烧几片样品，比什么都强。
