凌晨三点，生产线突然停了。一股焦臭味从电机端飘过来——完了，绕组烧了。这种时候，厂长急得跳脚，维修工一头汗。说实话，绕组维修这活儿，说难不难，但坑特别多。
💡 烧了的绕组能修吗？判断很简单

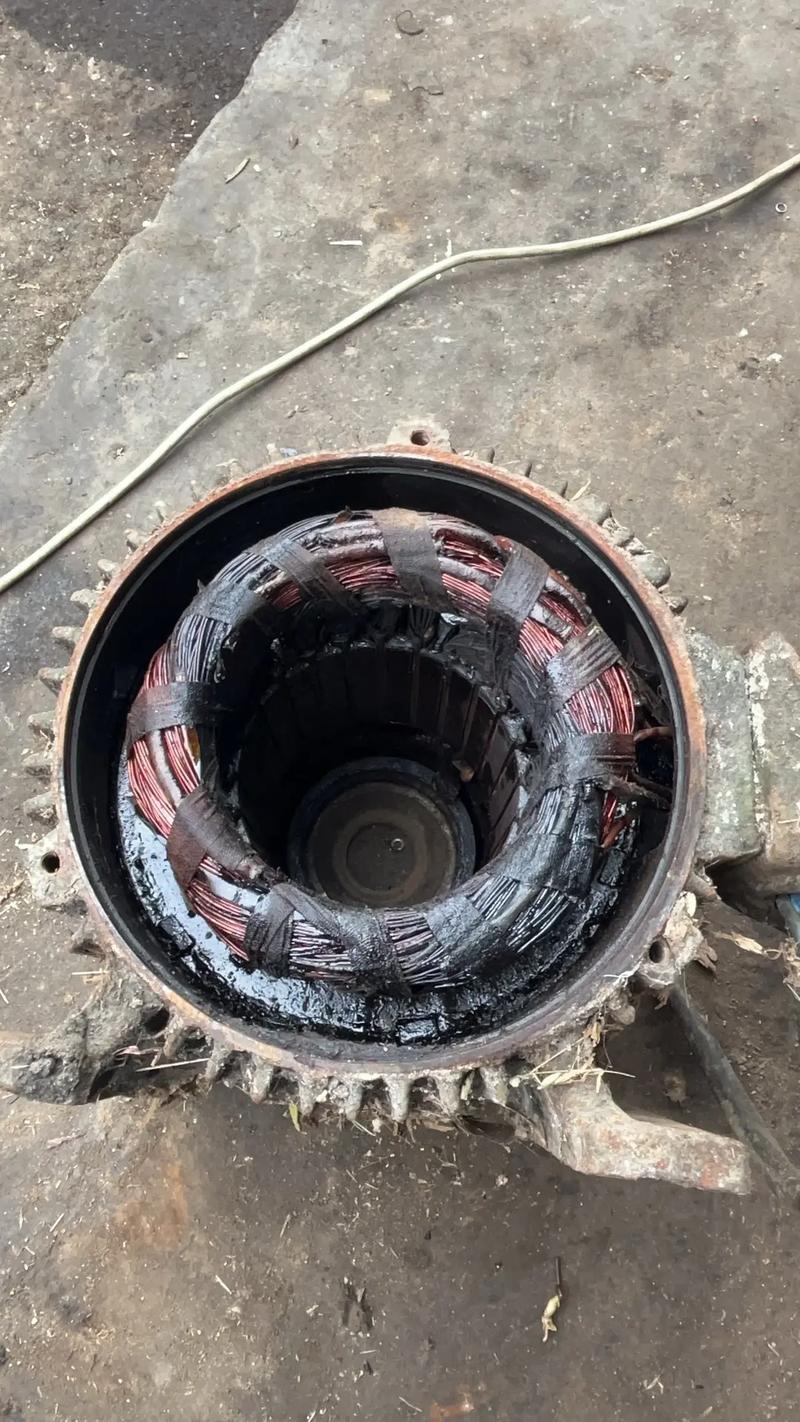

先别急着下单买新电机。有些烧毁是表面的，比如过载导致的匝间短路，只要铁芯没伤，完全可以修。但如果是“扫膛”把铁芯刮烂了，或者绕组整体碳化……那就真没救了。记得有次，一台315kW的电机，操作工闻到味还继续开，结果铜线都熔成了珠子。那个场景，简直——惨不忍睹！
判断能不能修，关键看三步：绝缘电阻打一下，如果为零不一定判死刑，可能只是受潮；直流电阻不平衡度超过5%，基本就是匝间短路；最后，掏出内窥镜看铁芯有无擦伤。修过的电机性能能恢复到95%以上，只要工艺到位。
拆绕组？别用蛮力！
遇到过新手拿气割直接烧线圈，结果铁芯退磁，整个电机废了。正确做法是——先加热到200度左右，让绝缘漆软化，再用拉钩小心拆。端部如果很紧，可以用角磨机切一下，但千万注意别伤槽口。这个步骤最考验耐心，我经常拆一台就得半天，腰都直不起来。
问：绕组维修后绝缘等级能保持原来的吗？
答：完全可以，甚至更高。比如原电机是B级，我们重绕时用F级漆包线，再通过VPI真空浸漆，绝缘等级反升。不过得看槽满率，如果你为了省钱减匝数，那就另说了。
绕线：手艺和计算缺一不可

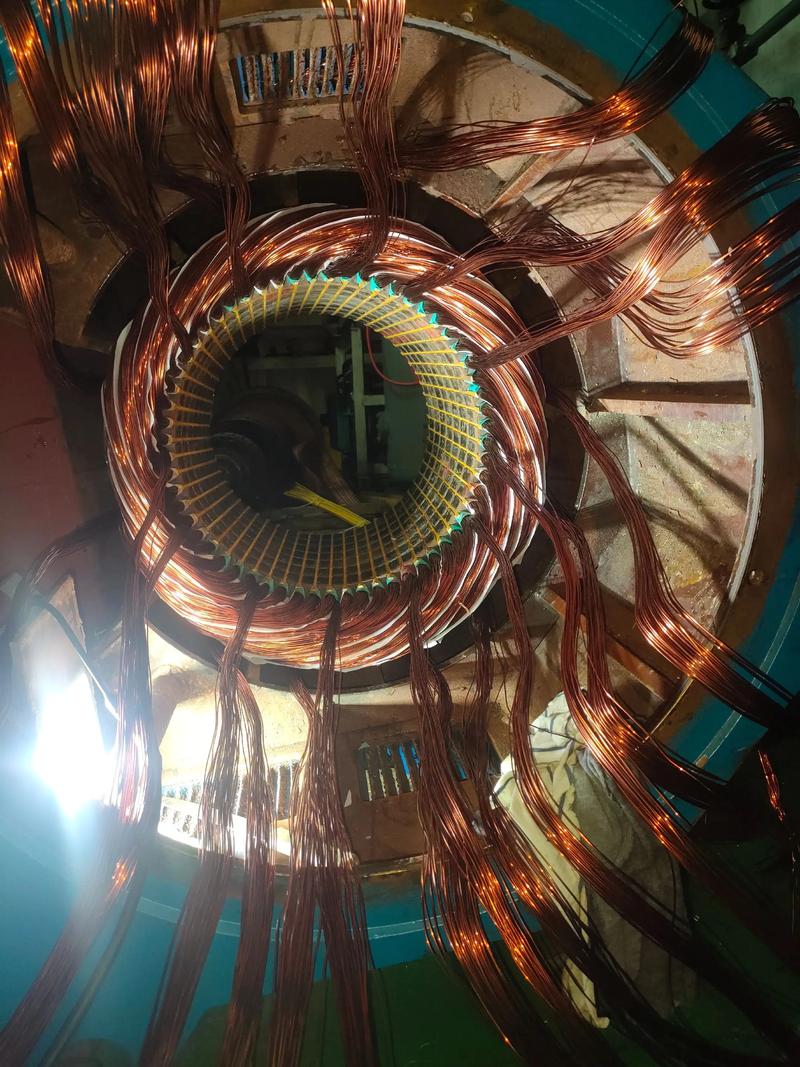

绕线前你得算准数据：线径、匝数、节距、并联支路数。没有原始记录怎么办？拆的时候数啊！一根根拆，记下来。有次修一台进口电机，线径是19号AWG，跟国标不通用，我硬是找厂家定做了线模。绕线机看似简单，拉力控制不好，漆包线伸长率超标，电阻就变了。所以，别看老师傅绕线行云流水，每个动作都是经验。
问：绕组浸漆用什么方法最好？

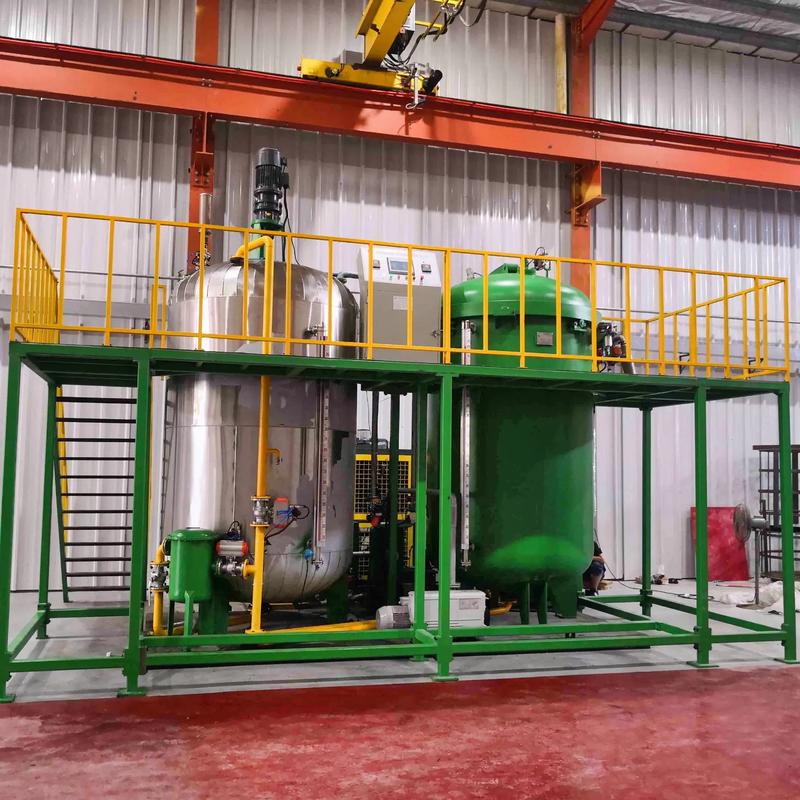

答：对于小电机，普通沉浸就行；中型电机，建议用VPI真空压力浸漆，绝缘漆能渗透到槽底；大型高压电机，必须做VPI。还有，烘干温度要梯度控制，突然高温会起泡，漆膜不密实就白干了。我曾因为烘干箱温控坏了，一批线圈全起泡，那个懊恼劲啊——别提了。
测试环节，别偷懒
绕好了、浸好漆、装好电机，别以为就完事了。必须做匝间冲击耐压测试，用一个脉冲看波形有没有异常抖动。我就遇到过，外表完美，一上匝间测试仪波形炸了，原来是槽内有细微漆皮破损。另外，对地耐压、直流电阻、空载电流一样不能少。曾经给化工厂修一台防爆电机，少做了一项交耐压，结果安装后接地跳闸，整个车间停产两小时。这个教训，刻骨铭心。
问：绕组重绕后需要做动平衡吗？
答：必须做！特别是2极、4极高速电机，绕组分布和浸漆后重量分布都会有变化。虽然绕组是随转子一起旋转的，但修理后整体的转子动平衡很可能已经被破坏。不做平衡，振动大，轴承寿命会急剧缩短。别省这几十块的平衡费。
有些厂搞维修，只测电阻和摇表，那是糊弄。线圈匝间短路初期，电阻变化极小，摇表根本摇不出来。所以，匝间仪是必须的。还有，别忘了额定电压下空载运行测三相平衡，声音、振动都听一听。

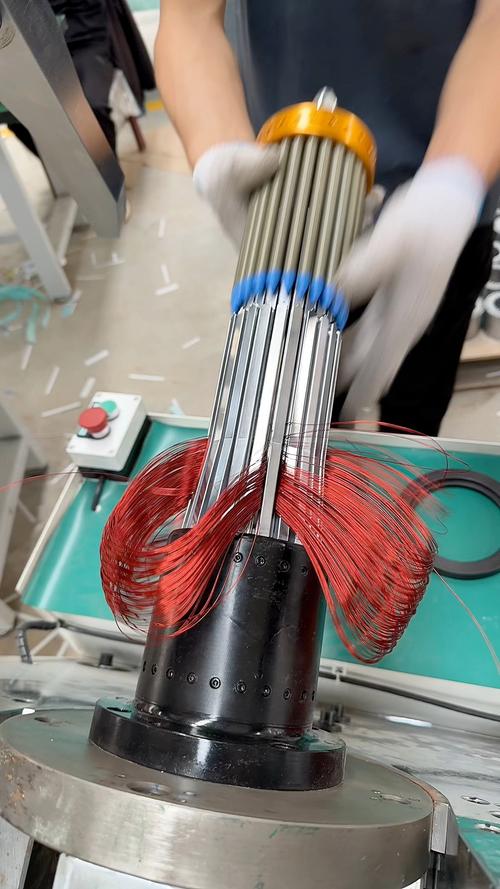

绕组维修的前沿：自粘线、激光成型
现在绕组工艺也在进步。新能源汽车电机用发卡绕组，矩形截面的铜线，焊接要求高。还有自粘性漆包线，通电加热后自己粘合，省去浸漆。不过对于普通工业电机维修，传统圆线还是主流。但有一点，节能永磁电机的绕组维修，必须返厂，因为转子有磁钢，拆装风险大。别自己瞎折腾。
说实话，绕组维修是个细致活，也是体力活。每次看到一台电机修复后平稳运转，那种成就感，很爽。但行业发展挺快的，不断有新材料出现，我们这些老家伙也得学。记得更新知识库，别守着老黄历。
最后，一个小建议：建立维修档案，每次修的电机数据、绕组参数、测试报告都存好。下次再修同样型号，事半功倍。而且，这也是你专业的体现，对吧？
