做化工、冶金或者无机非金属材料这行的，焙烧炉这玩意儿你一定不陌生。但说实话，我见过太多人吃了选型不当的亏。不是炉子不好，是根本没用对路。

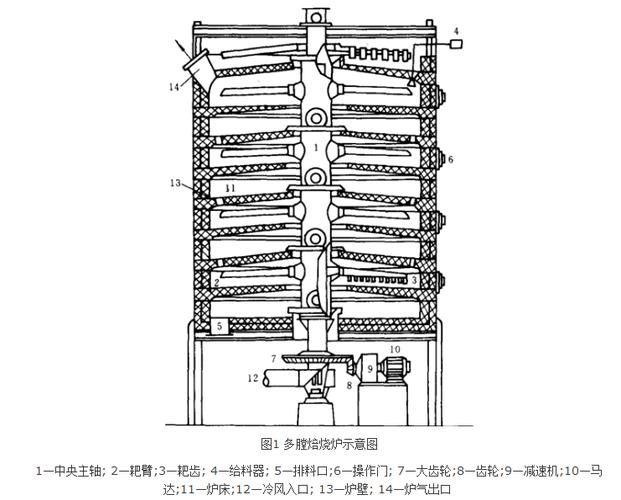

就拿最常见的回转窑来说吧。很多人一上来就问产量多少、转速多少。哎，倒也不是不对，但远没有问到点子上。你得先搞清楚物料到底在窑里经历了什么——前段干燥，中段预烧，后头才是真正的焙烧。温度曲线要是拉不好，后头成品质量能稳定才有鬼了。
有一回，南方一家做钛白粉的企业请我去看现场。窑尾废气温度高得离谱，收尘器都快烧起来了。他们技术员一脸委屈：“设计明明没问题啊。”我到中控室一看，好家伙，喂料量和窑速根本不匹配，物料在后段堆积严重，燃烧器火焰都飘到烟室去了。问题就在这里——热工制度的动态平衡没掌控住。说到底，焙烧炉不是一台孤零零的设备，它是个系统。你得把燃烧、传热、物料运动、气流组织揉到一起想。
电还是气？陶瓷行业焙烧炉的能源抉择
这几年环保压力大，很多陶瓷厂急着“煤改气”。但气烧隧道窑就那么香吗？我看未必。天然气热值高、可控性好，这是事实；可不少老板忽视了燃烧产物对产品的影响。某些窑炉的烧嘴布置不合理，局部还原气氛过重，烧出来的瓷砖色差那叫一个辣眼睛。

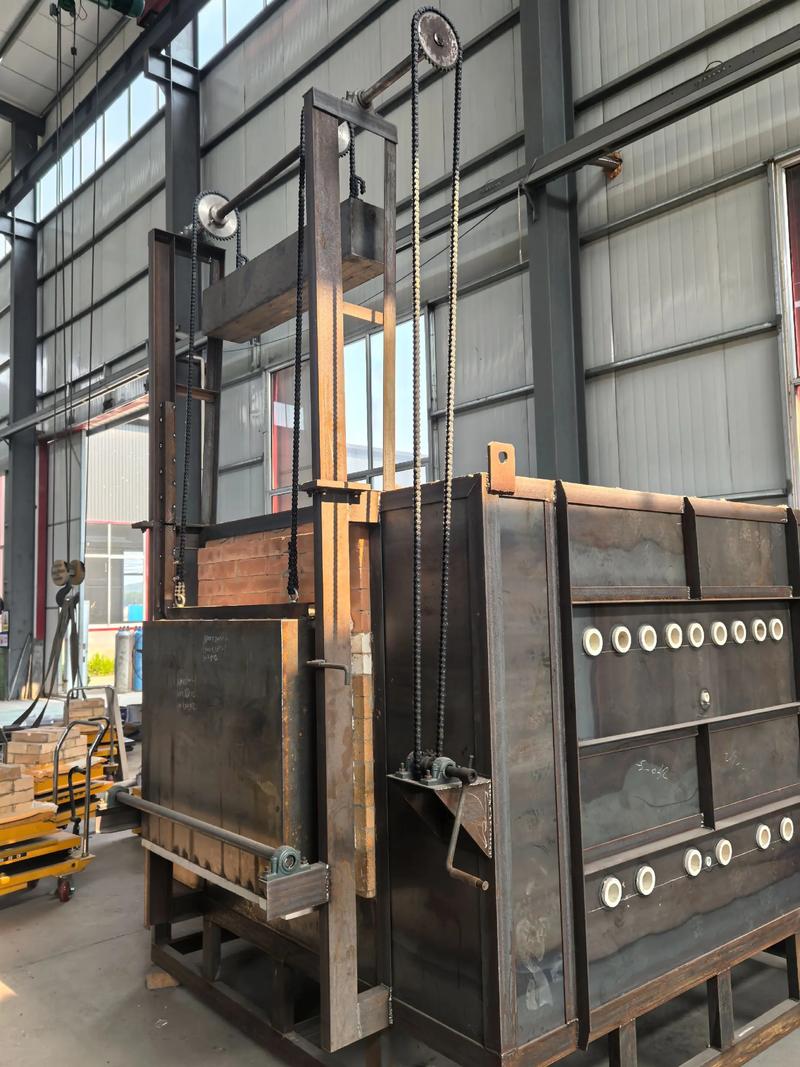

反倒是电加热的梭式窑，在某些小众领域杀出了条路。特种陶瓷、电子陶瓷，它对气氛纯净度和温度均匀性的要求高到变态。电窑不用排烟，炉压稳定，氧含量直接通过充氮控制——干净。
不过话说回来，电费成本摆在那儿。大产能的日用瓷、卫生瓷，还是老老实实烧气吧。但烧气也有讲究，这里头有窍门：✅ 采用高速等温烧嘴，强化对流换热；❗ 千万别省那点烟气余热回收的钱；💡 适当提高助燃风温度，能节气3%以上。
焙烧炉的核心——砌筑与烘炉

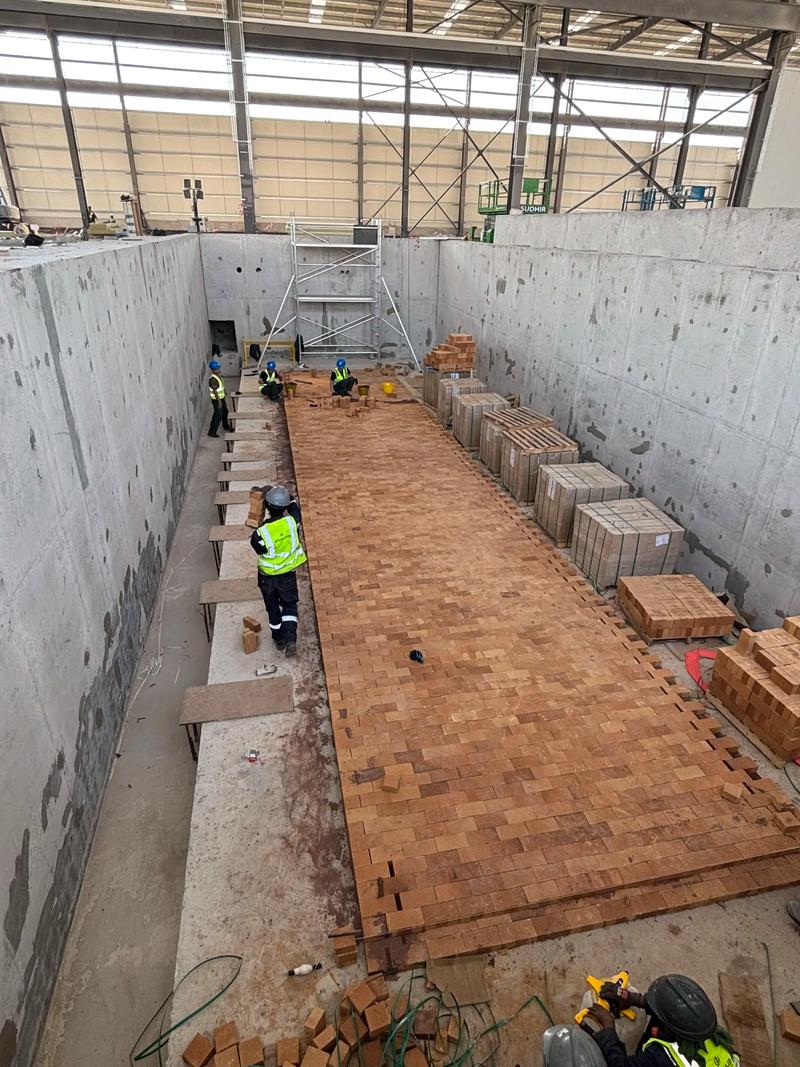

炉子这东西，三分设计，七分砌筑。我见过图纸画得漂漂亮亮，结果砌筑队为了赶工期，膨胀缝留得不规范，一升温耐火砖就挤裂了。尤其是拱顶部位，那是个薄弱环节。楔形砖的配比、泥浆饱满度，差半点都糊弄不过去。

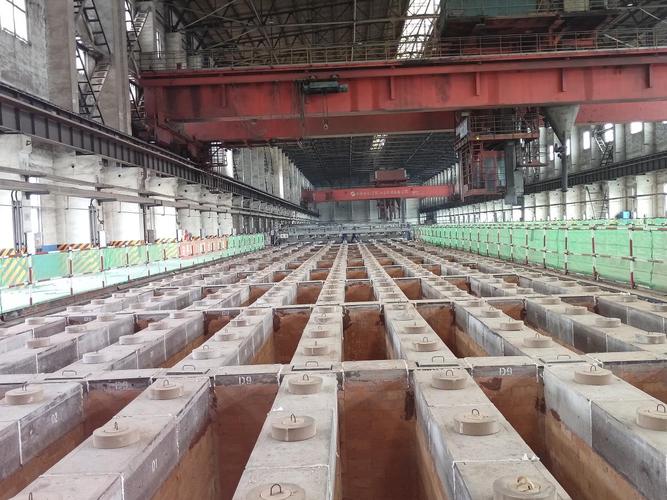

问：为什么有些焙烧炉烘炉时要烘十几天，有些只要几天？ 答：这完全取决于耐火材料。黏土砖和浇注料，水含量不一样，升温曲线天差地别。结晶水、游离水，排不干净就升温，衬体准炸。尤其是大修后的炉子，烘炉方案必须由耐火材料供应商确认，谁拍脑袋定了，谁就准备收拾残局。说到残局，我又想起个案例。西北某铝厂的一台阳极焙烧炉，炉底板变形严重，导致装炉时炭块塌落。原因追到最后，是火道设计不合理，长期温差导致蠕变。这种问题，光靠操作调整根本解决不了，得从炉衬材料升级入手。后来换了抗热震性更好的氮化硅结合碳化硅砖，才算消停。
焙烧炉的智能化改造，别走火入魔
现在到处都在讲智能制造。焙烧炉的自动化到底怎么搞？我的观点可能有点泼冷水：先别急着上高大上的模型预测控制，把基础仪表维护好再说。
很多厂的在线氧含量分析仪都堵了半年没人清，温度热电偶保护管都快烧穿了。数据源都是假的，你搞什么大数据分析？简直是开玩笑。真正有价值的改进反而是些小地方：✅ 给燃烧器加个紫外火焰检测器，防止熄火后天然气泄漏；❗ 把传统调节阀换成精密的电动执行器，提高空燃比精度；💡 建立燃料热值在线分析，避免气源波动影响焙烧质量。
问：焙烧炉产生的废气如何处理才能达标？ 答：看物料。如果是单纯的矿物焙烧，主要就是粉尘和二氧化硫。布袋除尘加半干法脱硫基本能搞定。但要是涉及有机物或含重金属的物料，比如电池材料前驱体的焙烧，那就麻烦了。需要高温焚烧分解有机物，再急冷防止二噁英再生，后续还要上活性炭喷射和高效布袋，一套下来投资不菲。所以现在都在推源头减排，尽量采用清洁能源和低硫原料。采购焙烧炉的时候，别光听销售忽悠“热效率99%”——那是设计值，实际运行能到75%你就偷着乐吧。一定要做热平衡测试，把各项热支出算清楚：有效利用热、排烟热损失、炉体散热、不完全燃烧损失……这些数字才真正决定你的钱包。
好吧，今天先聊这么多。焙烧炉的门道深似海，我干了小二十年，依然觉得要敬畏技术。选型时多问问物料特性、多做实验；操作中盯紧关键参数、别怕麻烦；维护上舍得投入、精细砌筑。记住这几点，你的炉子寿命至少能延长三成。
