机器一震，心头发慌。干这行十年了，我最怕听到那个“嗡嗡”声突然变得刺耳。上个月，厂里一台关键泵，振动值从2.8mm/s飙到7.1，只用了两天——没任何征兆。拆开一看，轴承内圈一条裂纹都快贯穿了。妈的，要是再晚半天，整个转子都得报废。
振动分析不是玄学，是物理学
振动分析说白了，就是读懂机器说的话。每个部件都有自己的“心跳频率”。轴承滚珠通过缺陷区，会敲出特定的节奏。这就是特征频率。咱们搞诊断的，得把这些频率记在心里，就像医生背正常心率。

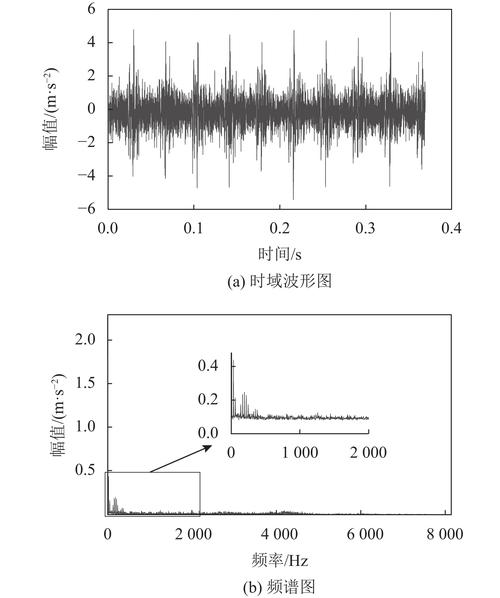

但现场哪有那么干净？频谱图上一堆杂峰，有时候看着像鸟巢。新手容易慌。💡 我的笨办法：先抓1x转速频率，再看旁边有没有边频带。轴承故障几乎都会在转速频率或其谐波两侧，调出内圈通过频率或外圈通过频率的边带。特别是外圈故障，往往在2x～5x转速频率之间冒尖。
不过话说回来，单纯看频谱，初期磨损根本看不出来。😩 微小的剥落，冲击信号被淹没在低频噪声里。这时候得上包络解调。把高频冲击信号从低沉的旋转信号里剥离，放大。就像在黑屋子里，突然有人划了根火柴，一下就亮了。
早年我踩过的坑
记得刚出道那会儿，有台风机振动超标，频谱上一倍频很高，我张嘴就说“不平衡”。做了半天动平衡，振动纹丝不动。气得老师傅骂我：“你见过不平衡，转速两端的相位差是零度吗？”一查相位，果然不对——是不对中。那件事让我老老实实学了三个月相位分析。
相位，是振动分析里最被低估的工具。✅ 拿双通道测一下同轴承座轴向和径向的相位差，能区分角不对中和平行不对中。角不对中时，联轴器两侧轴向振动相位差接近180°。平行不对中则是径向振动相位差接近180°。这比盯着频谱猜准多了。
问：什么时候该用加速度传感器，什么时候用速度传感器？
答：这个问题我被问过不下二十次。简单说——低转速设备（<600rpm）用加速度传感器，因为它对低频不敏感，但能捕捉到早期冲击；中高速设备用速度传感器，国际标准ISO 10816就是按振动速度判定的。不过话说回来，现在压电式加速度计加积分电路也能输出速度值，所以很多便携表干脆二合一。但我们做精密诊断，我还是习惯用加速度看频谱，速度看趋势。因为加速度对高频敏感，发现早期疲劳剥落更及时。❗ 但别在滑动轴承上乱用加速度传感器，背景噪声太大。
现场环境的致命诱惑

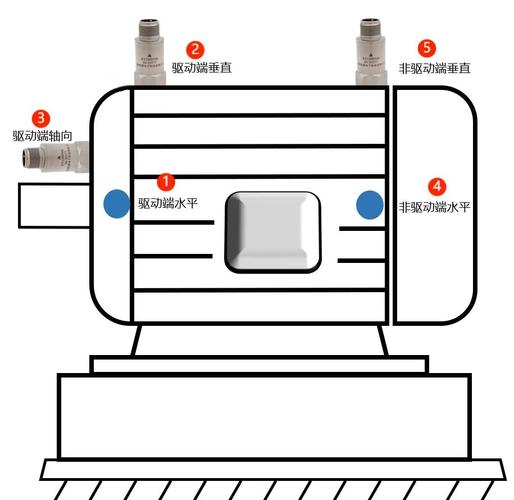

振动分析最怕的不是技术差，是手懒。传感器吸在油漆上、放在冷却水管的支架上、斜着靠住——这些我都干过，数据完全是废的。正确的做法：刚性安装，磁座吸在轴承座垂直或水平方向，表面打磨出金属光泽。有人嫌麻烦，用带尖探针顶一下，那个重复性差得离谱。
还有，同一测点每次位置和方向要严格一致。我甚至在设备上打标记点。因为换个角度，振动值可能差30%。特别是分析频谱变化时，一致性比绝对值重要得多。😤 有次同事测出低频尖峰，非说共振，我过去一看，他把传感器吸在护罩上了——那是护罩的固有频率！
问：振动分析中，轴承故障和齿轮故障怎么区分？

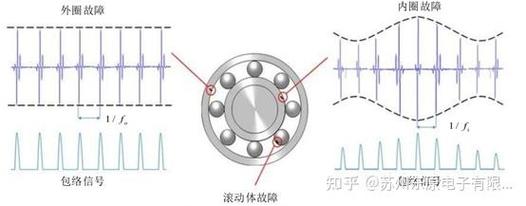

答：这是现场最大难点之一。齿轮箱里既有轴承又有齿轮，频谱叠在一起。技巧：先找齿轮啮合频率。它是齿数乘转速，通常在几百到几千赫兹，旁边伴有以轴转速为间隔的边带。而轴承故障频率一般用公式算，比如外圈通过频率BPFO=N/2 * RPM/60 * (1 – d/D*cosθ)等。如果频谱里一堆间隔等于保持架转速乘滚珠数的频率族，那大概率是轴承问题。另外，齿轮故障的冲击往往更规律，波形上看得到明显周期；轴承微剥落的冲击则是随机的，需要靠包络谱确认。
我更偏爱用加速度包络谱。在1-10kHz共振区滤波后解调，齿轮的啮合频率会被抑制，轴承特征峰更容易凸显。当然，有台精密仪器更好——但不是必须。很多老师傅用听棒，耳朵比频谱仪还灵，那得多少年经验啊。
写在最后但不是总结
振动分析是手艺活。理论看再多，不如去车间听听那“呜——”的声音。现在的新版ISO 20816把评价区更细化，引入了预警带，而不是死板的一条线。这更人性化。但再好的标准，也替代不了人对机器的感觉。
对了，最近试了一款国产无线传感器，自动上传云平台做趋势分析，说实话，对经验不足的巡检工很有用。不过它报的假警报也不少，得有人把关。👀
