上个月跟着部门去长三角一个汽配厂调试新产线，刚进厂就撞见生产主管蹲在门口抽烟，脚下堆着半箱废了的橡胶密封圈。原因说出来都可笑，仓库回南天受潮，密封圈吸水胀了一丝，装上去就是漏，整批报废。
最后是我们给他们加了一道临时真空干燥工序，放进去烘了四个小时，拿出来一测，含水率直接降到合格线以下，救回了大半库存。

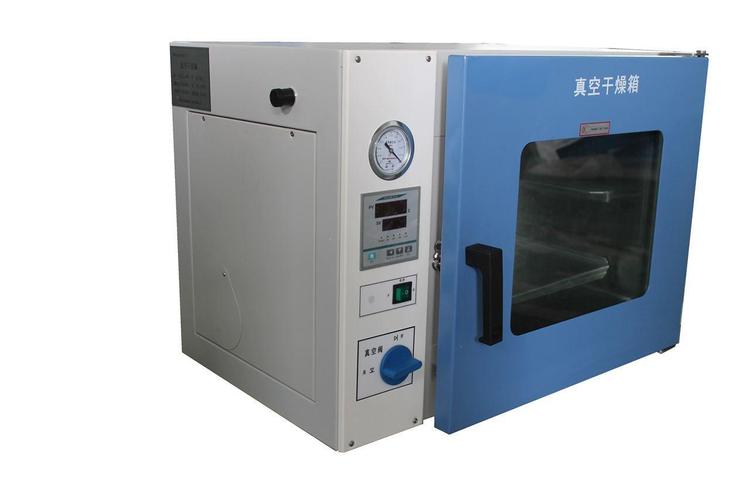

到底什么是真空干燥，和你想的“烤干”根本不是一回事
很多人第一反应，干燥不就是加热烤水吗？最多就是真空环境没氧气，不会氧化变色？不对。
核心逻辑其实是水的沸点会随气压降低大幅下降。标准大气压下，水100℃才会沸腾蒸发，你把气压降到不到大气压的十分之一，水二三十℃就开沸了。
说白了，不用烧到一百度，就能让水变成蒸汽抽走。
这对于很多扛不住高温的材料来说，简直是救命。橡胶会老化，塑料会变形，电子元件怕高温，新能源电池的极片怕热分解，这些都不能用热风死命烤。真空干燥二三十度就能把水弄干净，完美解决问题。
还有更绝的，很多材料是多孔结构，像陶瓷胚体、泡棉、粉末冶金的压坯，水藏在纳米级的微孔里的积水，普通干燥只能把表面的水烘干，微孔里的水就是出不来。真空干燥是材料外面气压低，微孔里的水压高，自然而然就把水给压出来变成蒸汽抽走了。这是普通热风干燥做不到的。

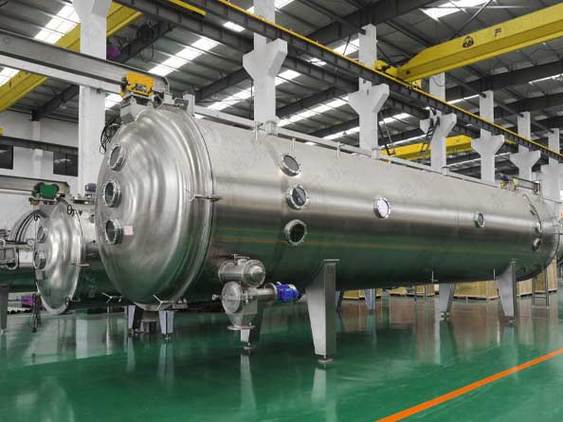

干好真空干燥，最难的从来不是抽真空
很多人觉得，不就是买个真空泵抽气吗？多大点事儿。说实话，这行坑多了去了。
第一个坑就是密封。整个腔体只要有一丝漏，真空度上不去，水就烧不沸，干到天荒地老也不透。我见过太多小厂图便宜，用那种几块钱一卷的普通橡胶密封条，用不了三个月就老化开裂，漏得跟筛子一样，整批产品干不透，全部废掉。好的真空干燥设备，密封条用的是专门的耐负压氟橡胶，腔体焊接完还要做氦检漏，一丝漏点都不能有，这才是成本大头，不是买个真空泵就行。
第二个坑是受热均匀。你想，水蒸发要吸热啊，腔体里如果温度不均匀，有的地方热有的地方冷，冷的地方蒸汽又变成水凝回去了，白干。我们调设备的时候，经常碰到客户自己改的设备，角落的产品干不透，拆开一看，加热管排布歪了，角落温度差了十好几度，白瞎。
还有常见误解，很多人觉得温度越高，干得越快，对不对？不对。温度太高，一些热敏材料直接变性了，橡胶烤裂，塑料烤变形，电子元件烤坏，反而亏了。还有人觉得真空度越高越好，也不对。有些产品里加了增塑剂、润滑剂这些易挥发的添加剂，你抽得太狠，把这些东西都抽出来了，产品性能直接废了。得对着材料调参数，没有万能公式。
说实话，我见过最离谱的操作，是一个小厂老板为了省时间，把温度开到120度，真空抽到极限，结果一批做蓝牙耳机的塑料充电仓，全部收缩变形，整批废掉，亏了小一百万。
说多了都是心疼。
它藏在你身边，你根本没发现
你以为真空干燥只有实验室或者重工业才用？不对，你天天用的东西，基本都过过这道工序。
就说你手里的智能手机，里面的锂电池，正负极材料在做极片的时候，必须过真空干燥，含水率要控制在百万分之几的级别，多一点水，都会和电解液反应胀气，搞不好就是漏液甚至爆炸。
还有你家里的中空保温玻璃，夹层里的干燥剂，也要真空干燥去掉吸附的水汽，不然用两年玻璃里面就起雾，擦都擦不到。
不过话说回来，现在国内做真空干燥设备的水平其实已经上来了，之前很多高精度的设备都靠进口，现在国产的参数稳定性也不差，价格还便宜一半。就是很多小厂老板舍不得一开始投这个钱，总觉得能用热风凑合用，最后出事了才追悔莫及。
有些钱，真的不能省。
你可能这辈子都不会特意去了解真空干燥，也不会接触到这些设备，但它确实默默帮你把很多受潮的坑填上了。没它，好多你习以为常的东西，根本造不出来。
